半导体光刻工艺详解

2026-08-27 16:13:27 1

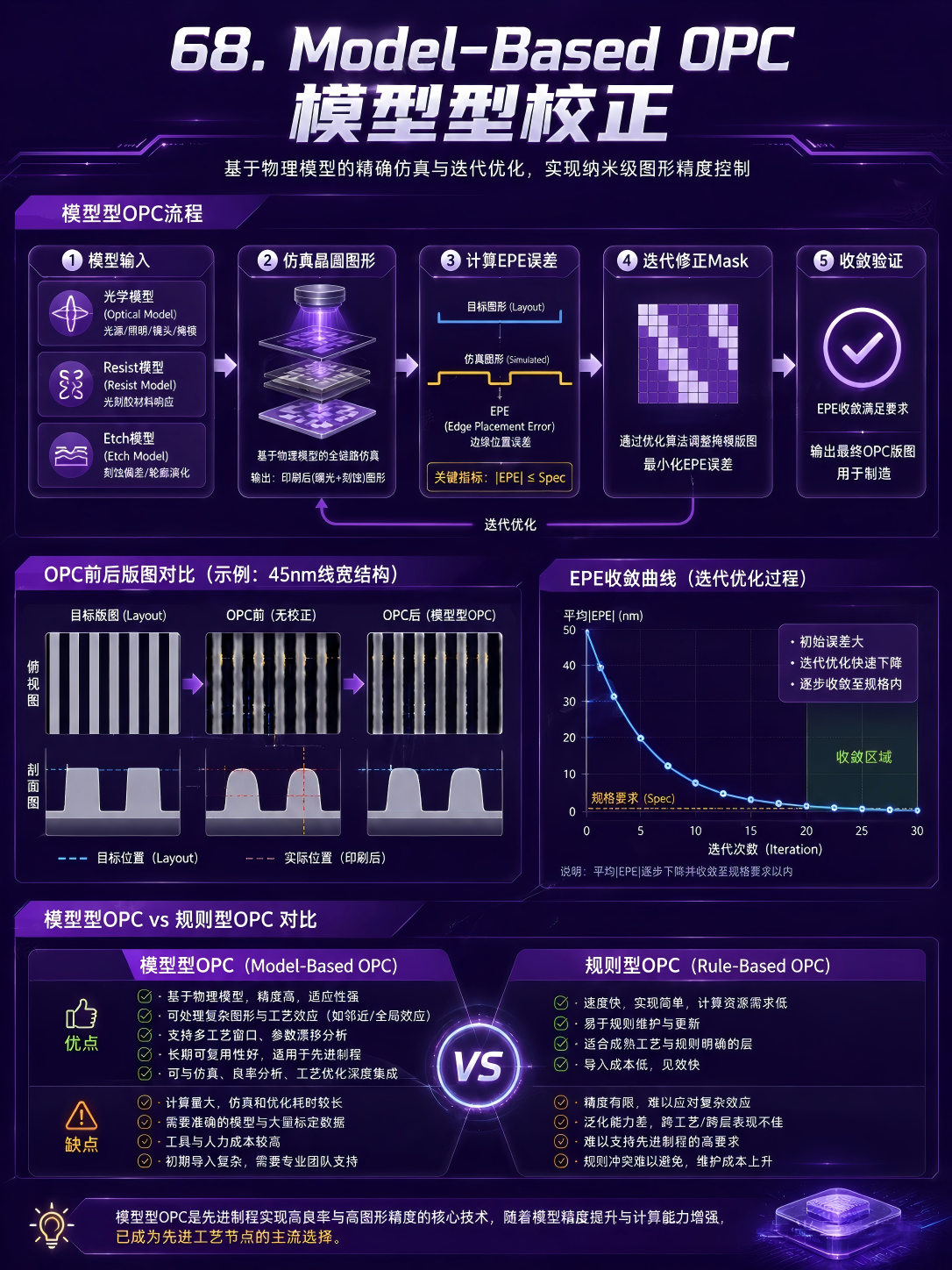

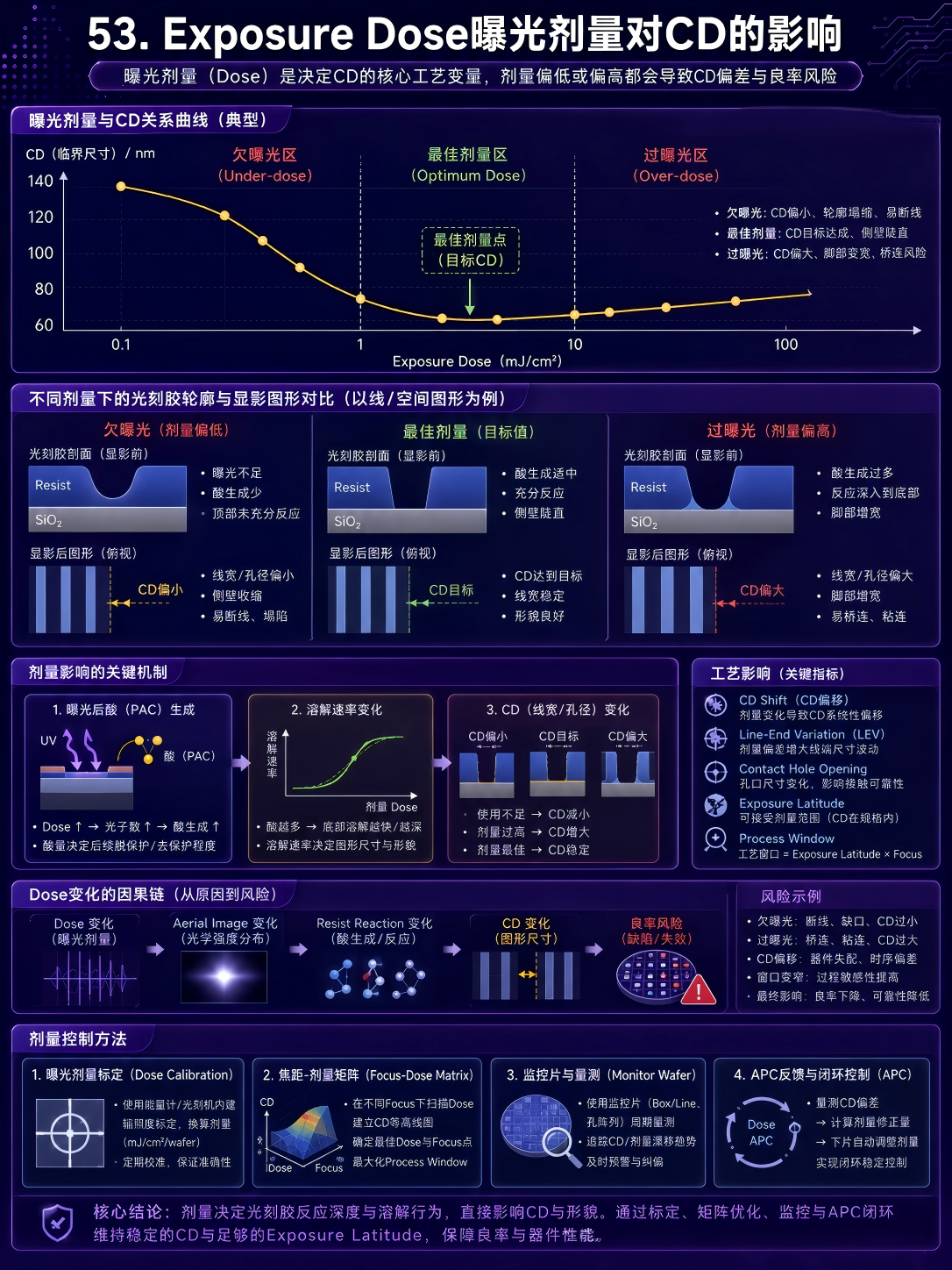

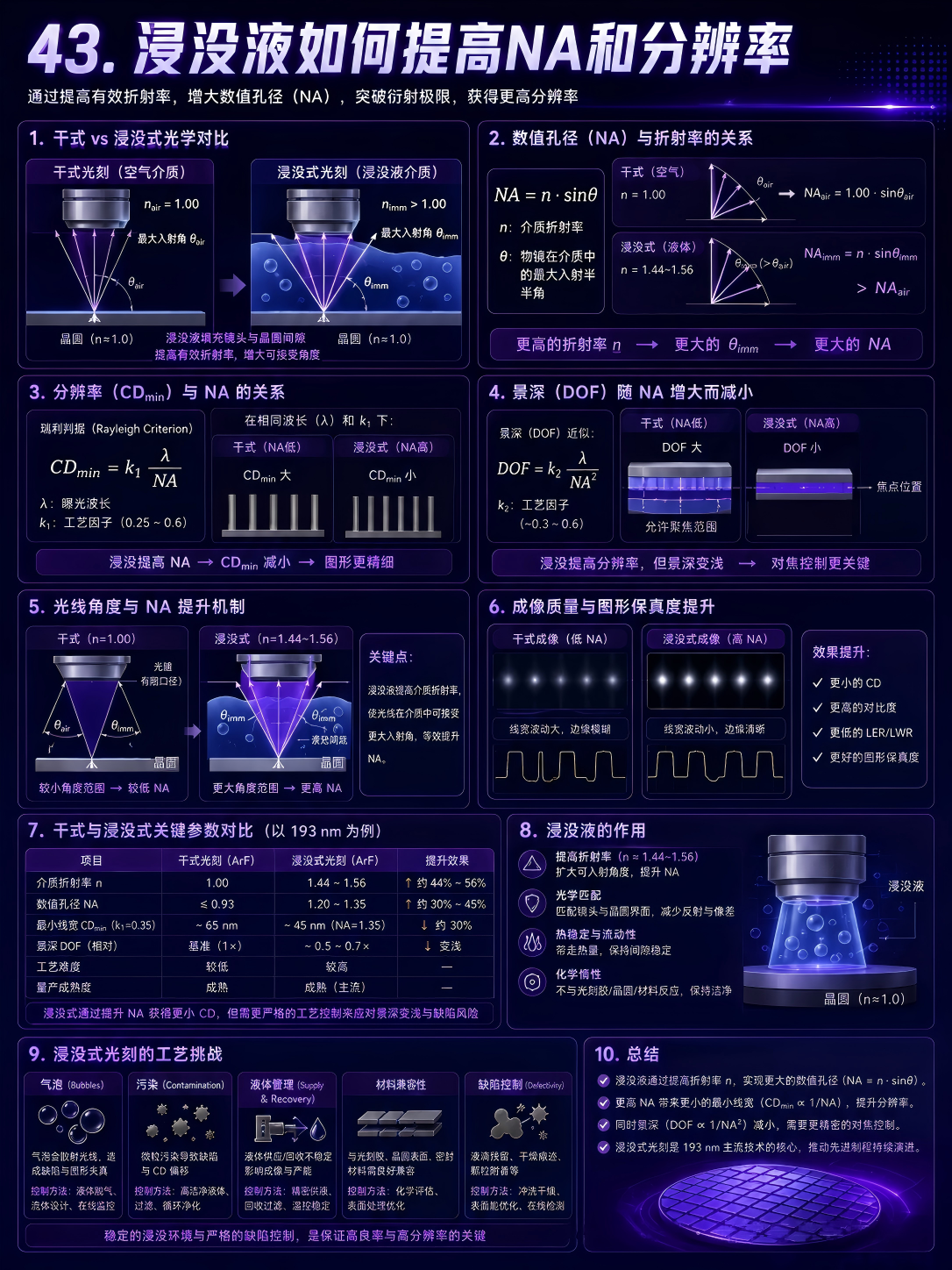

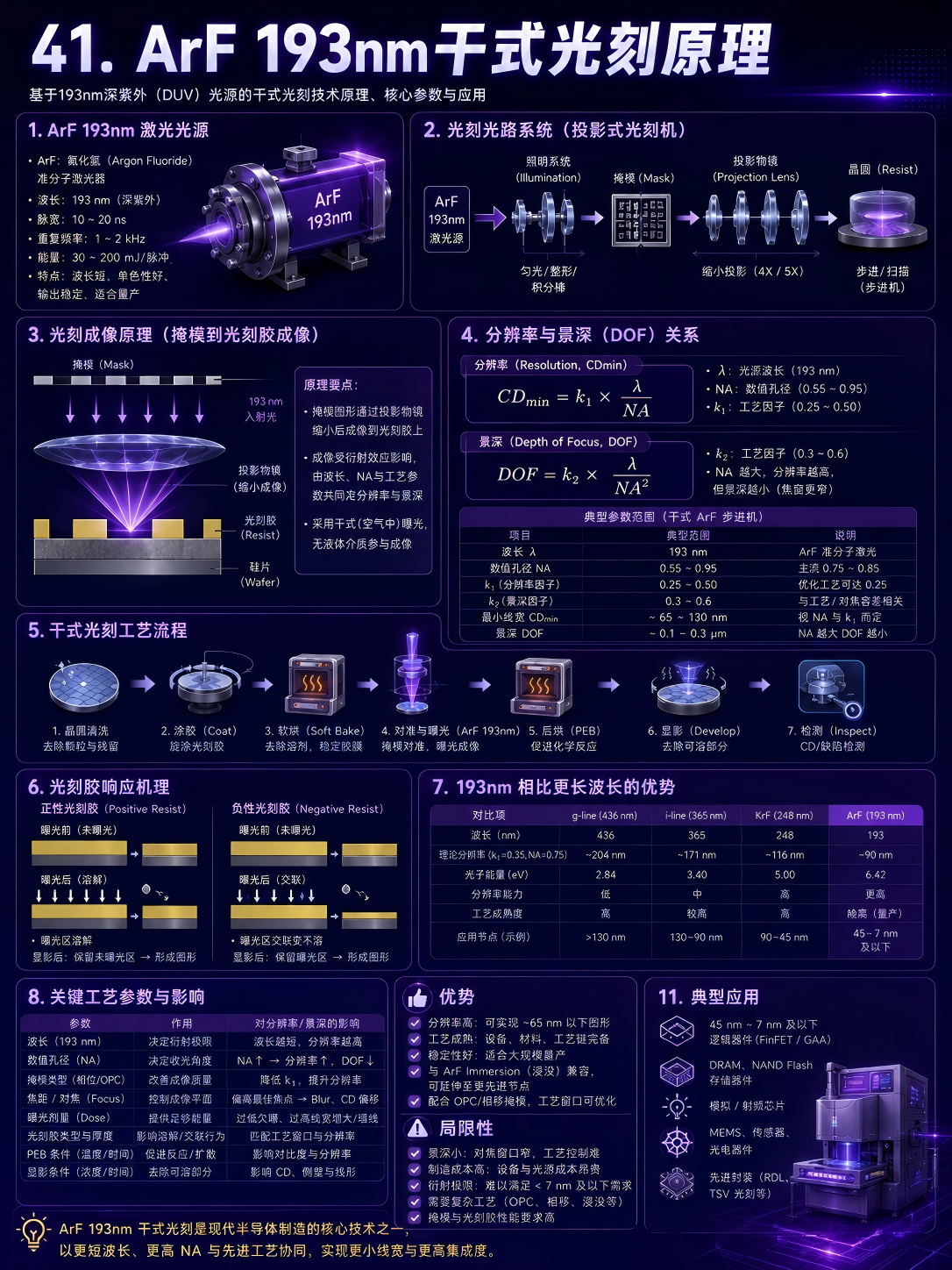

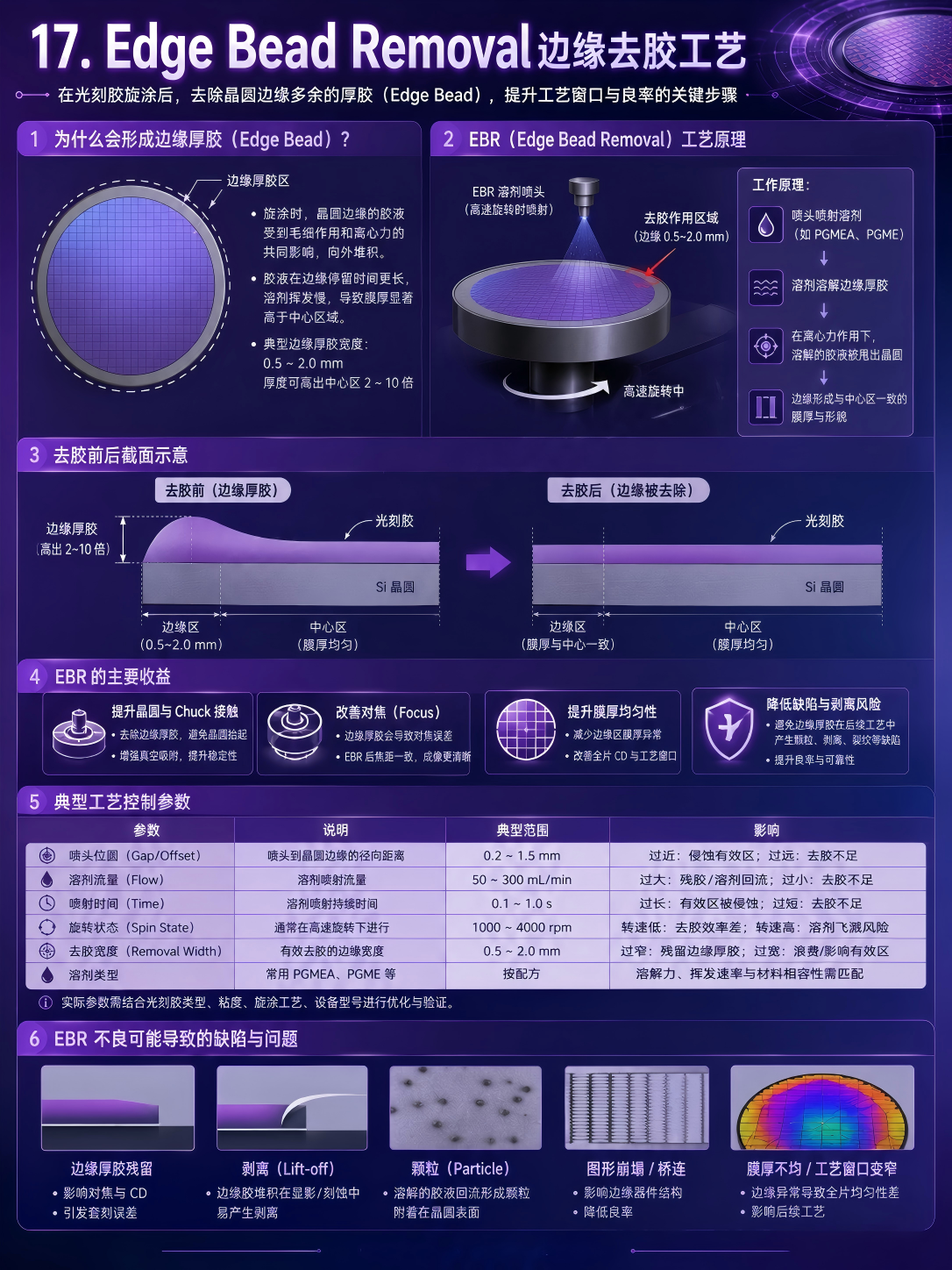

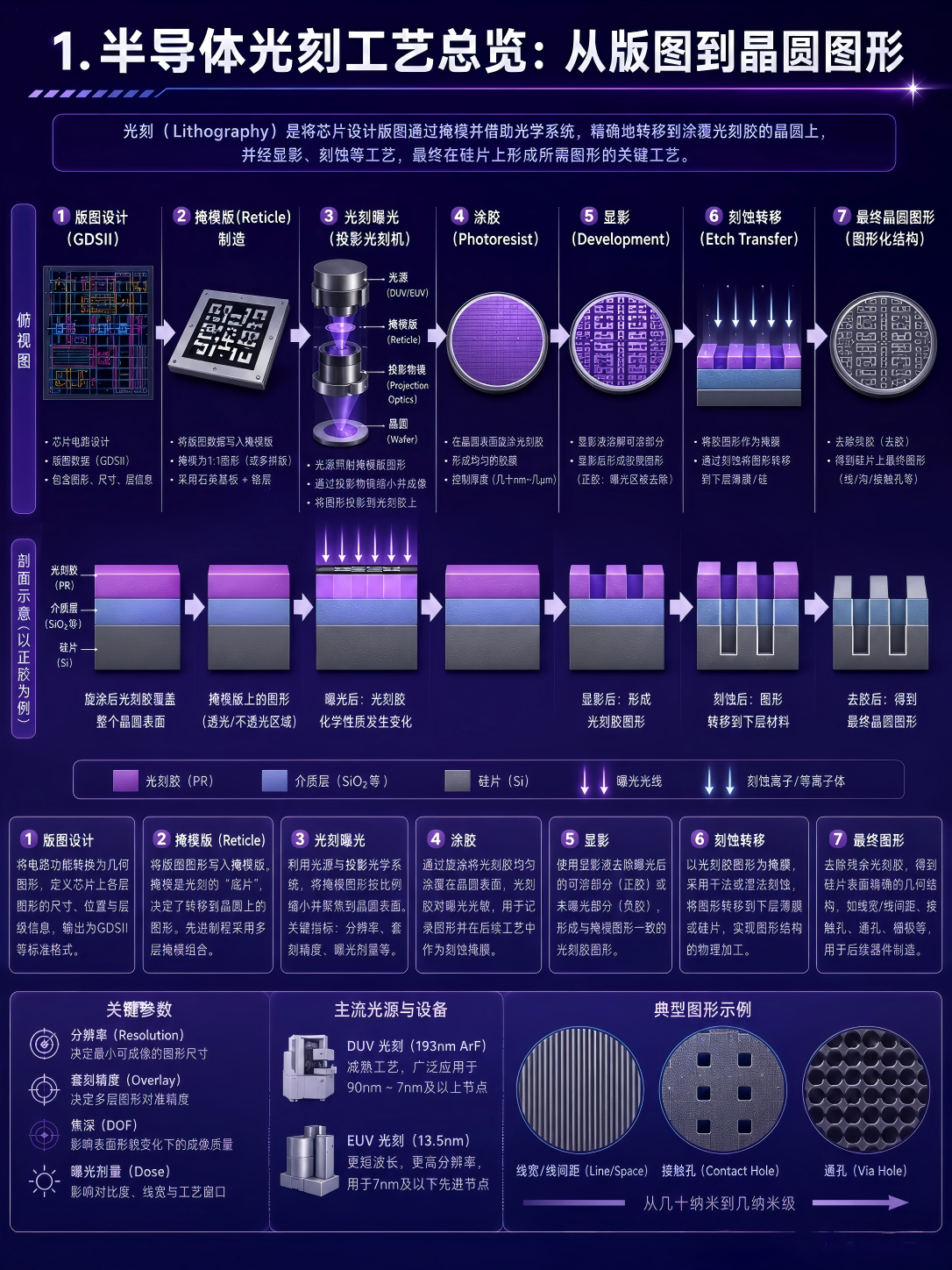

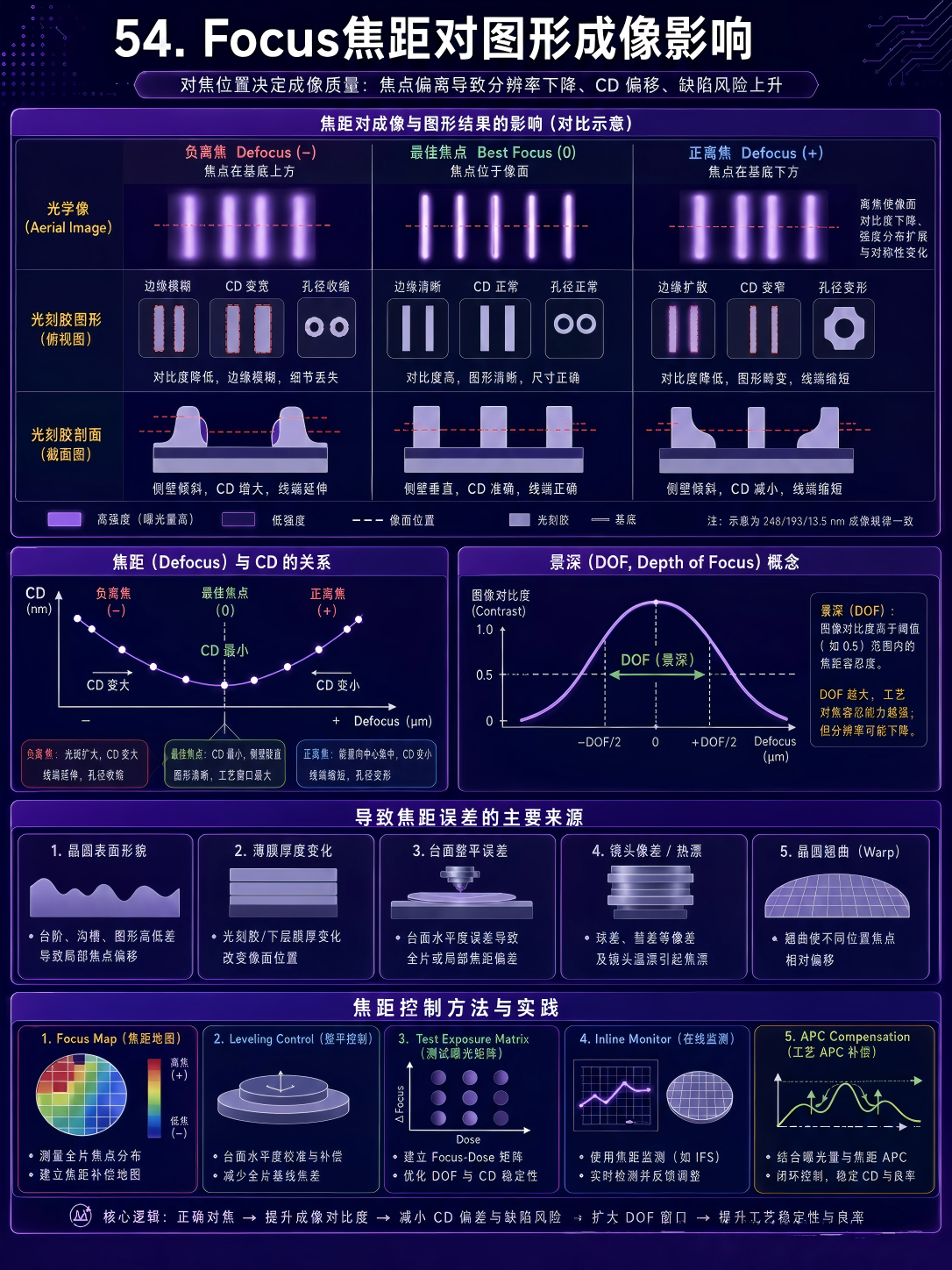

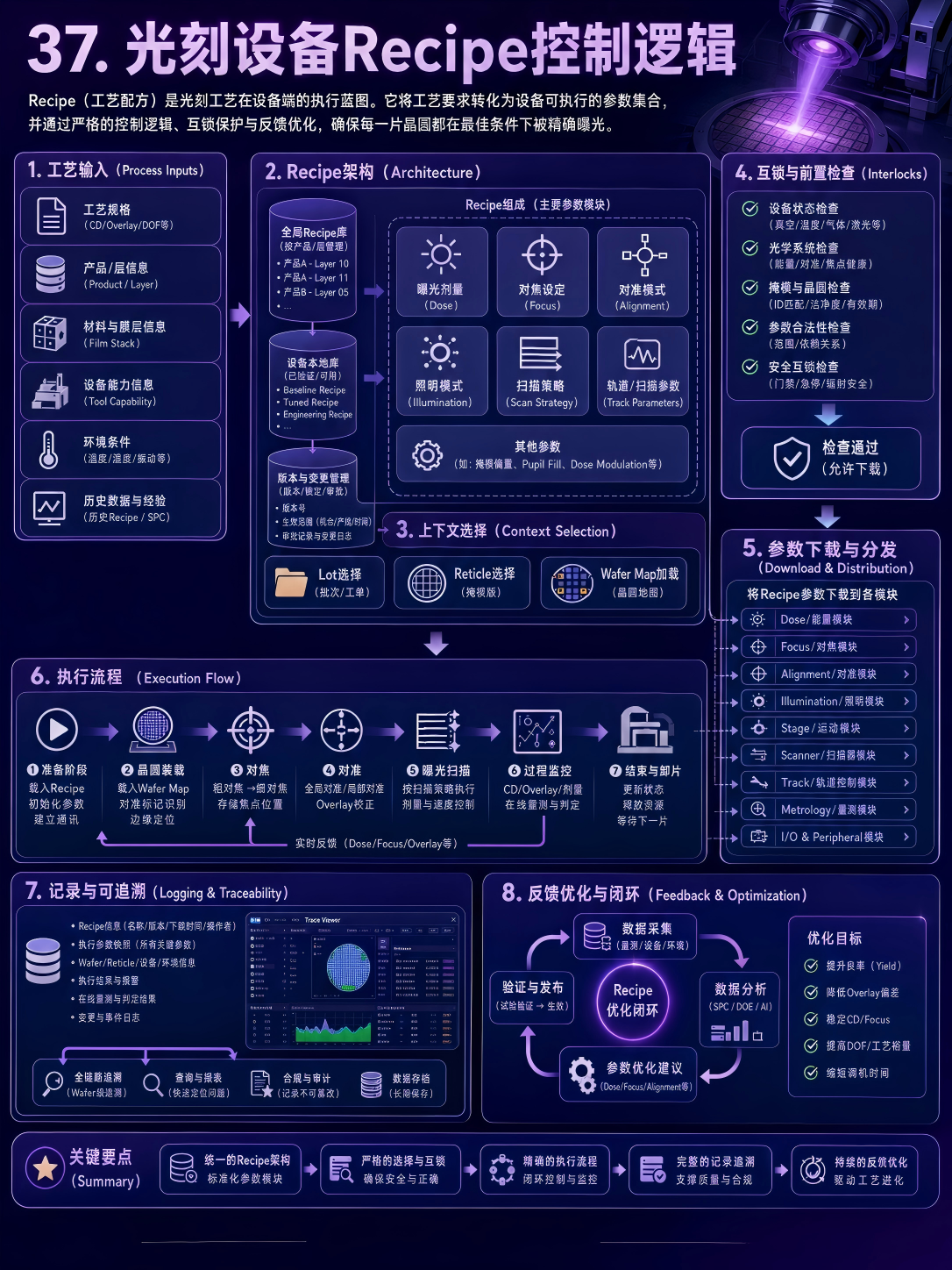

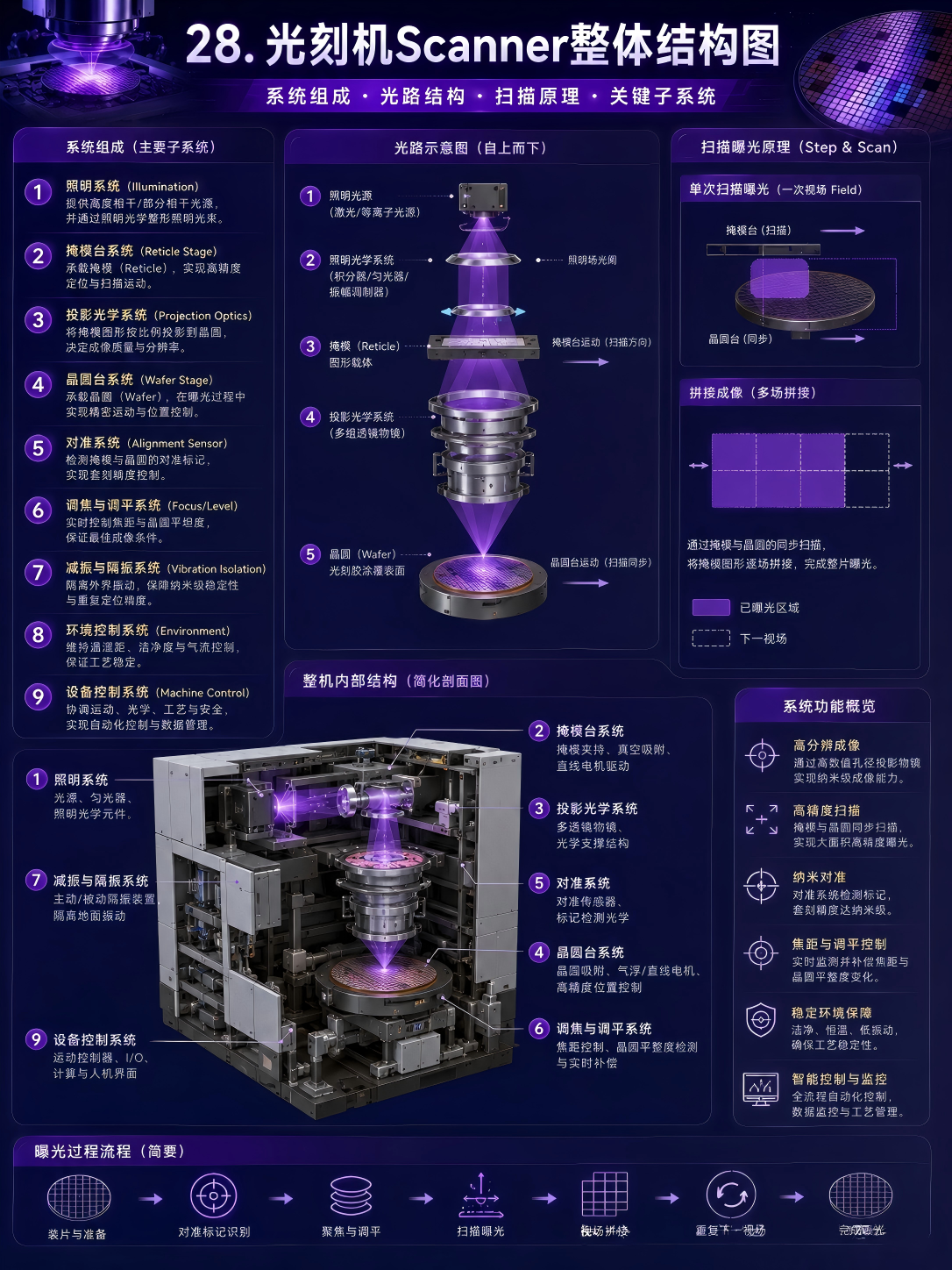

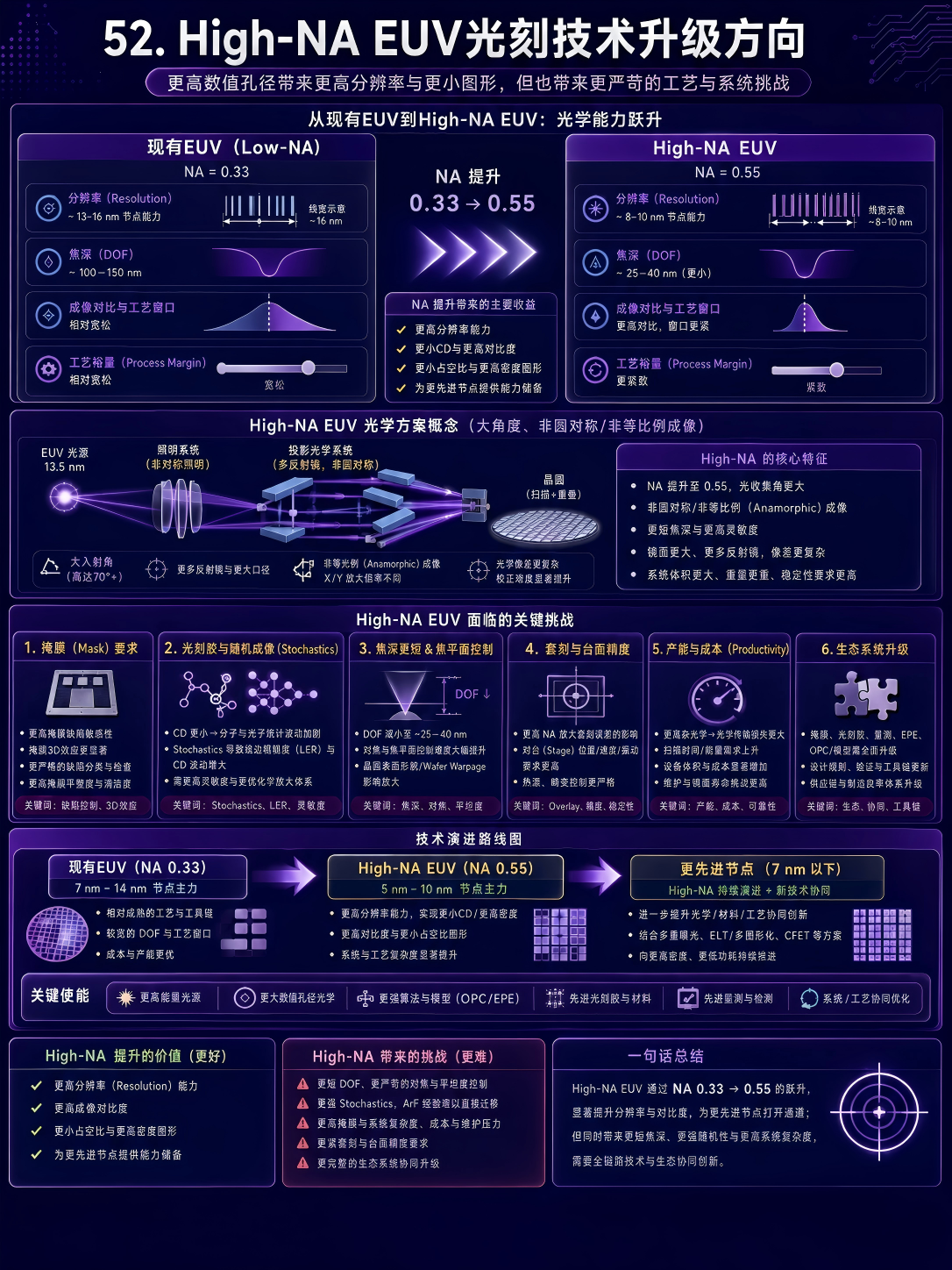

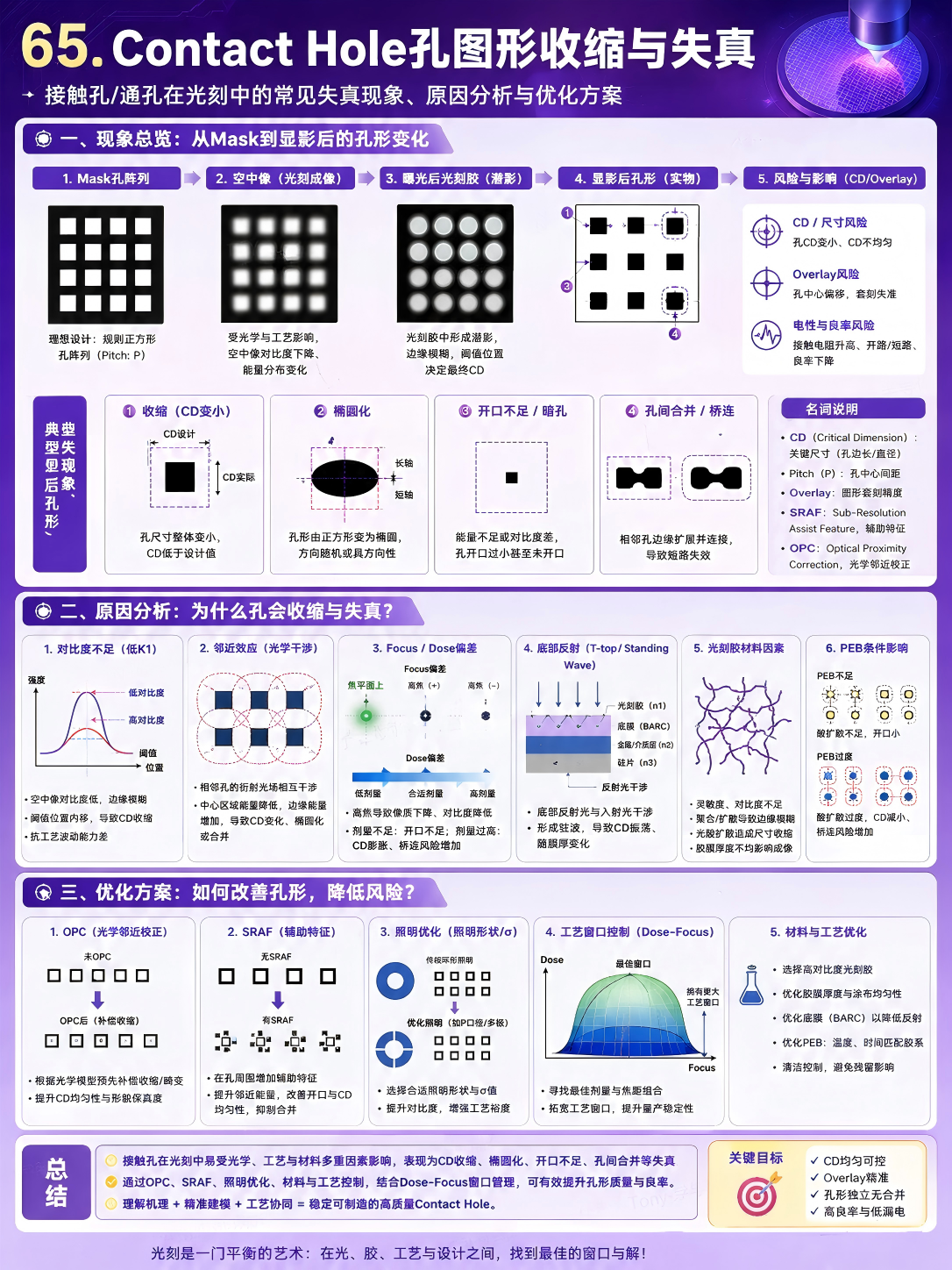

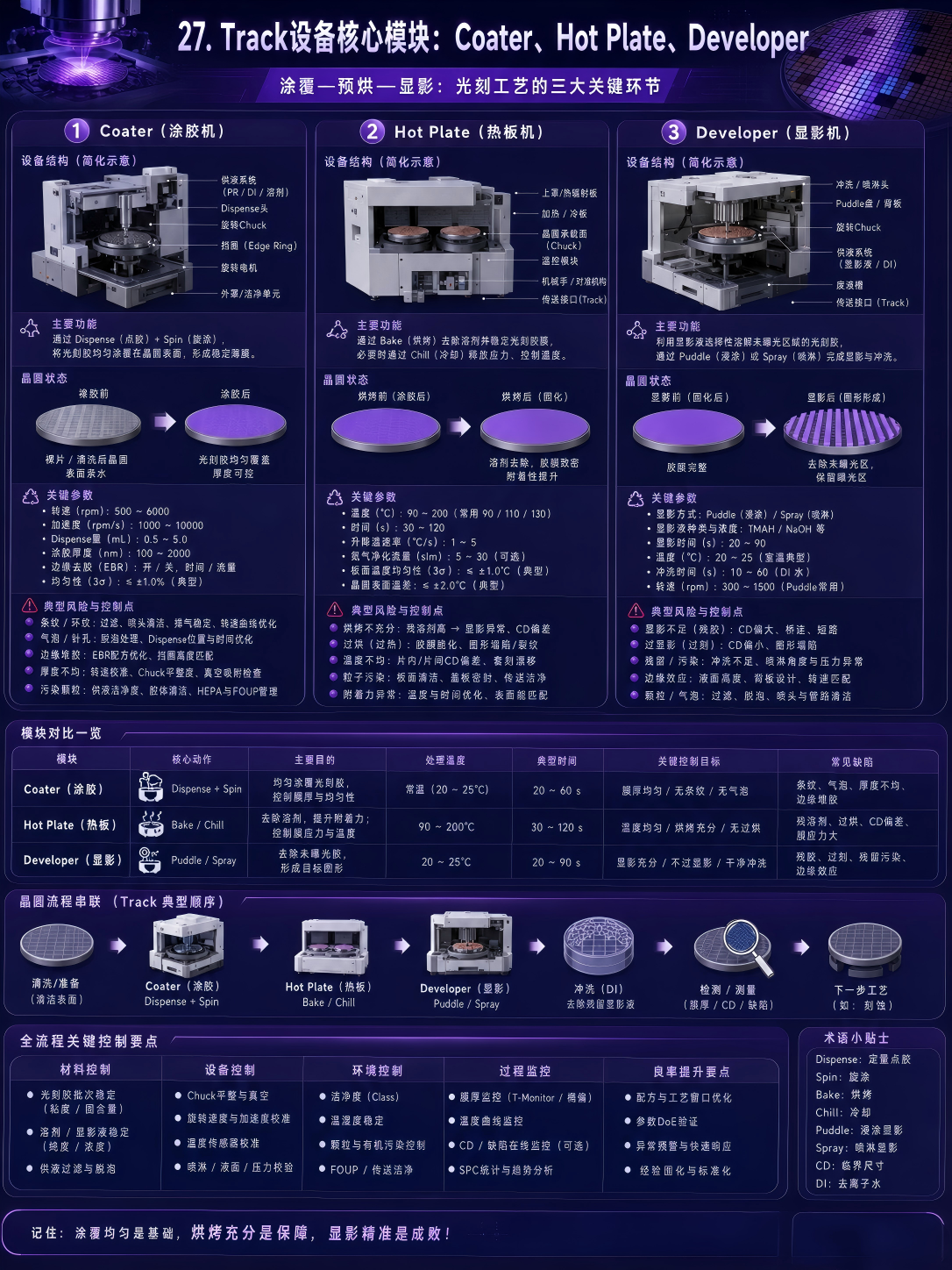

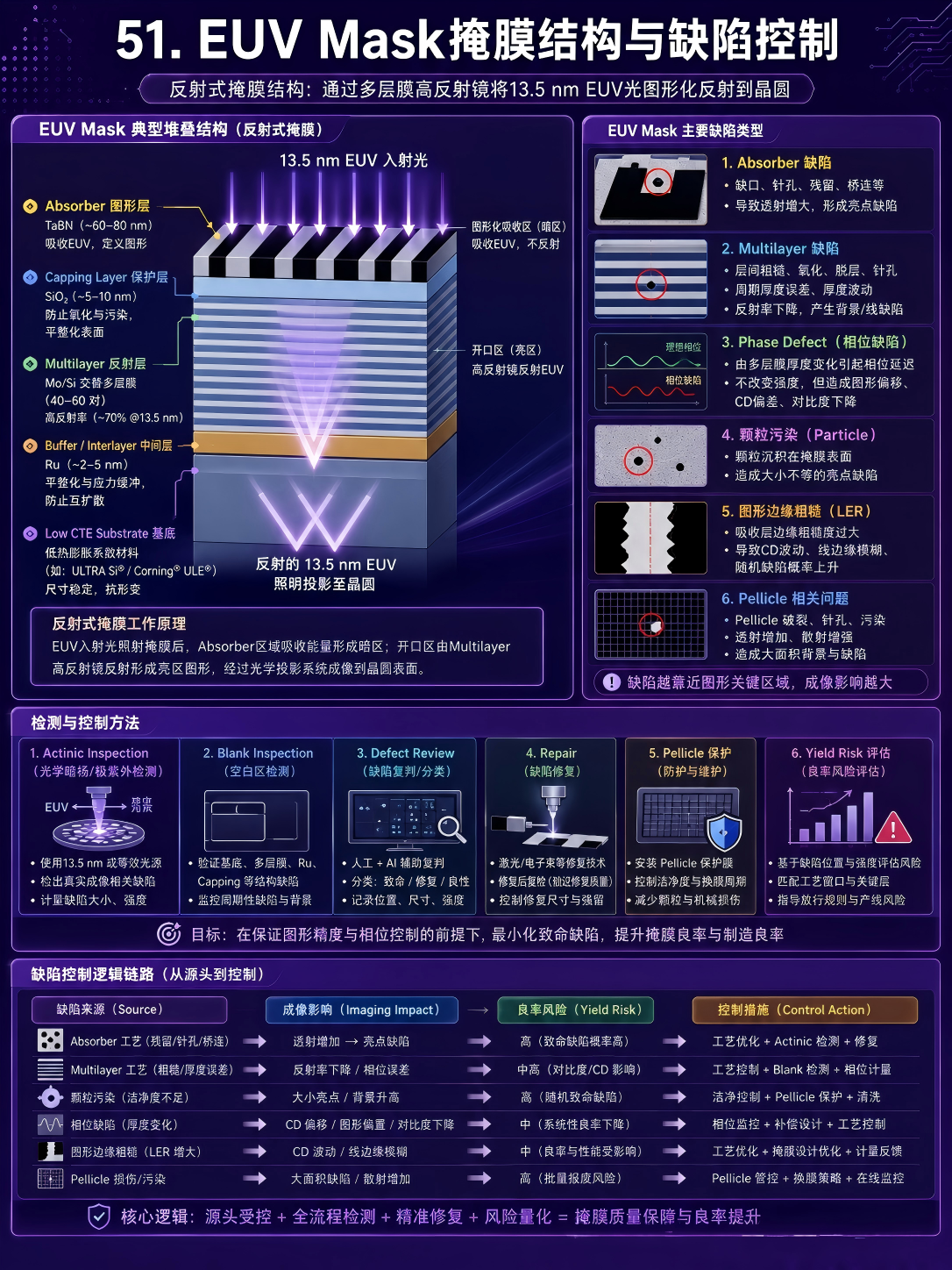

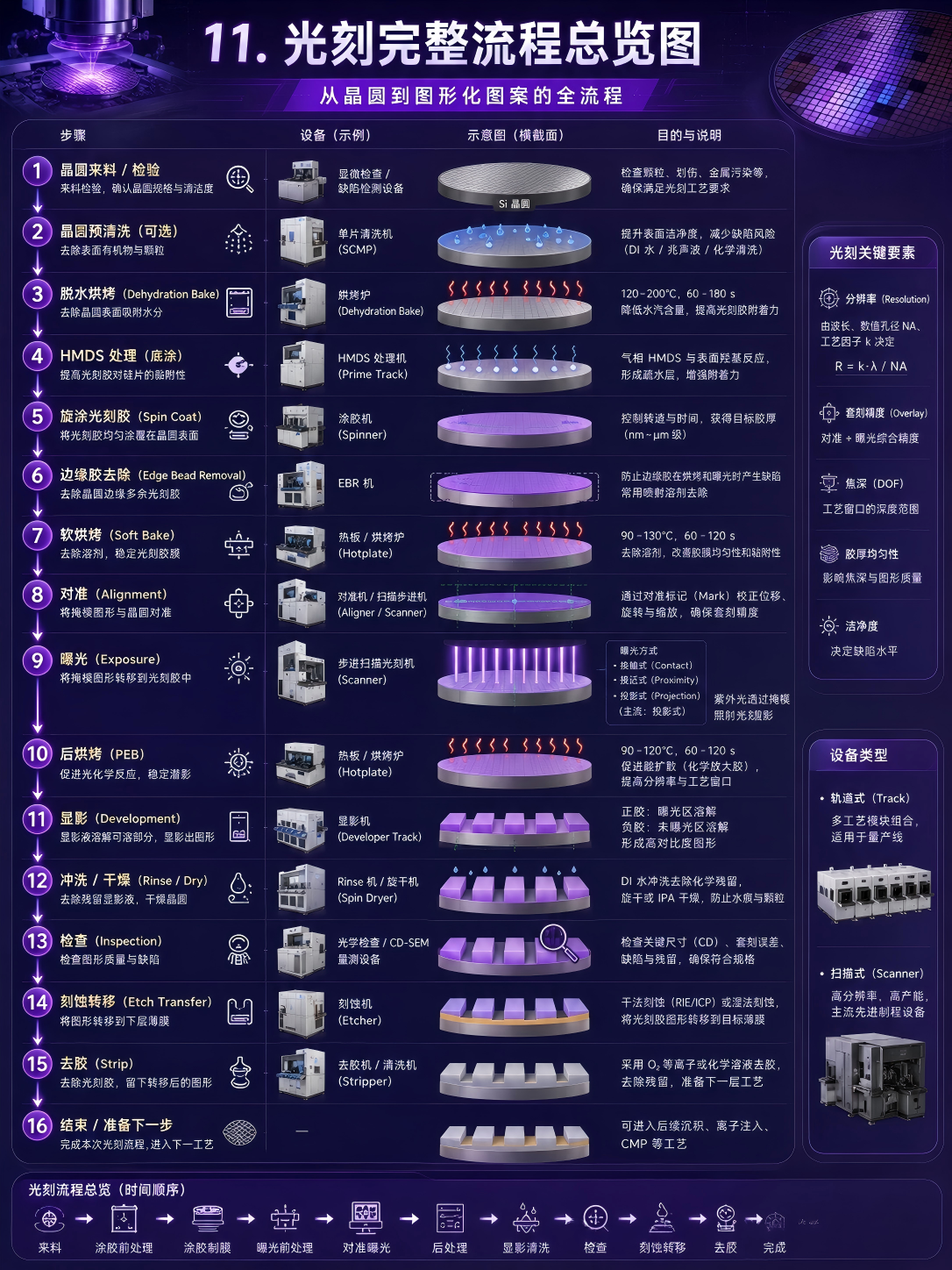

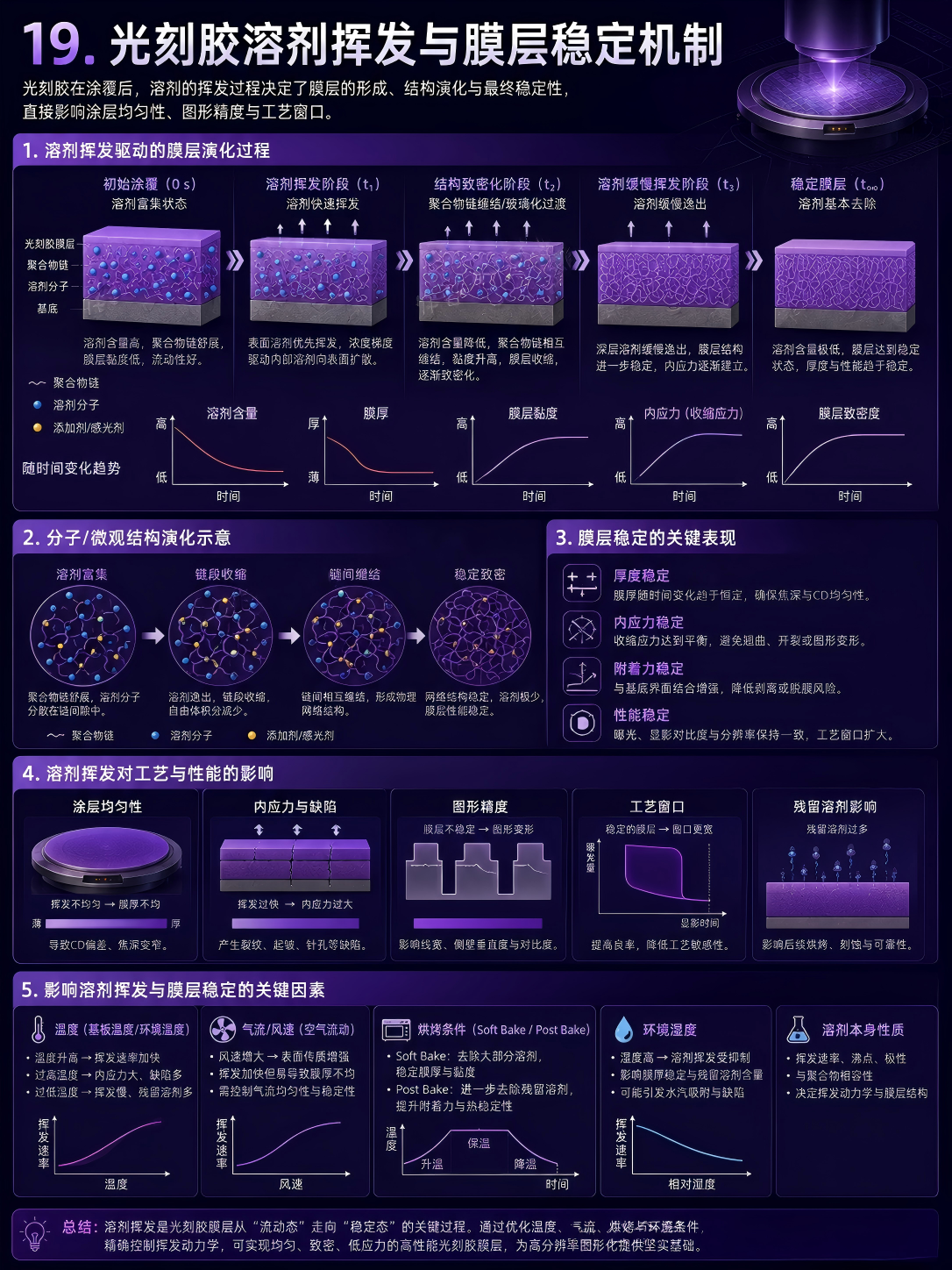

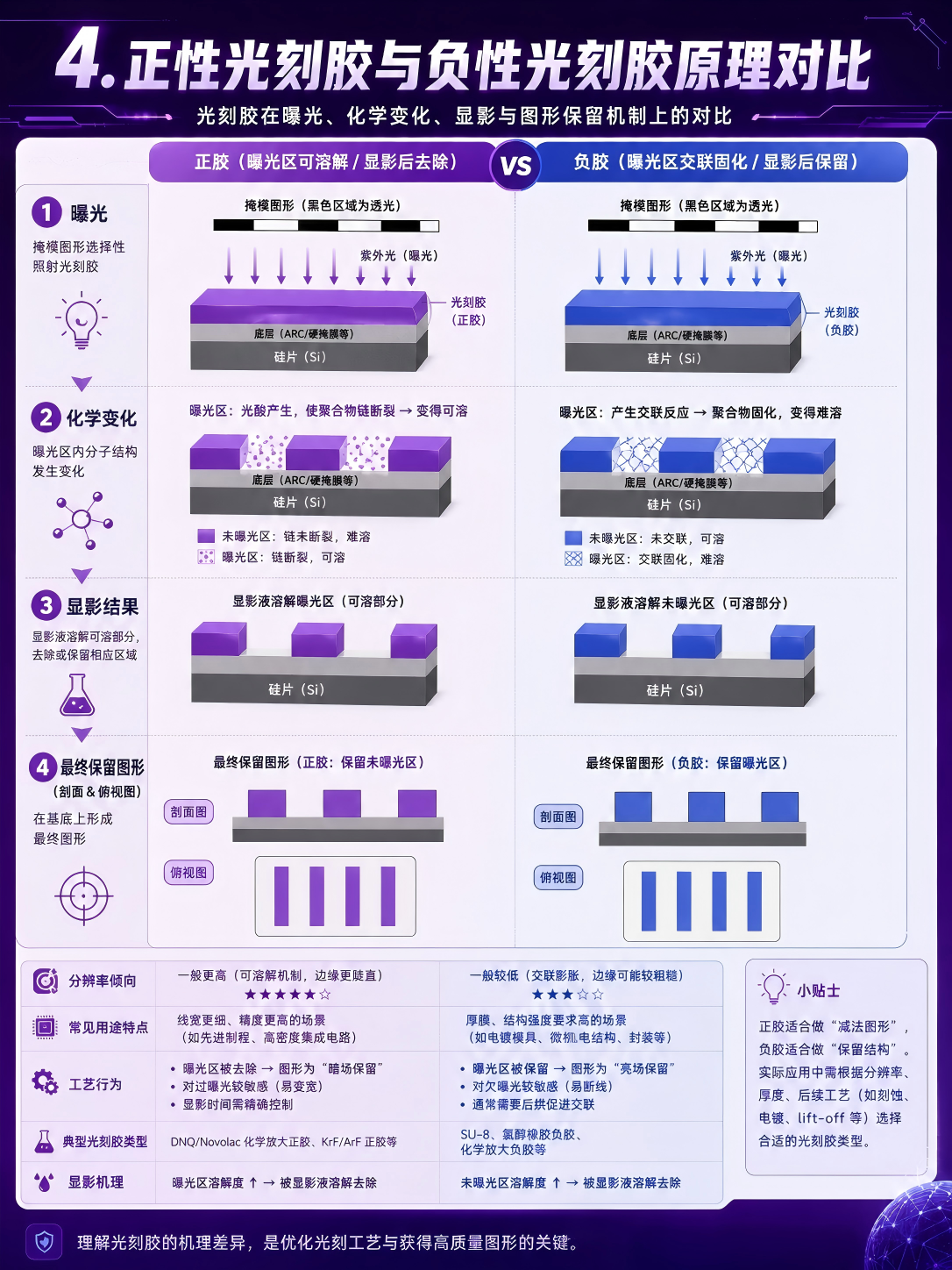

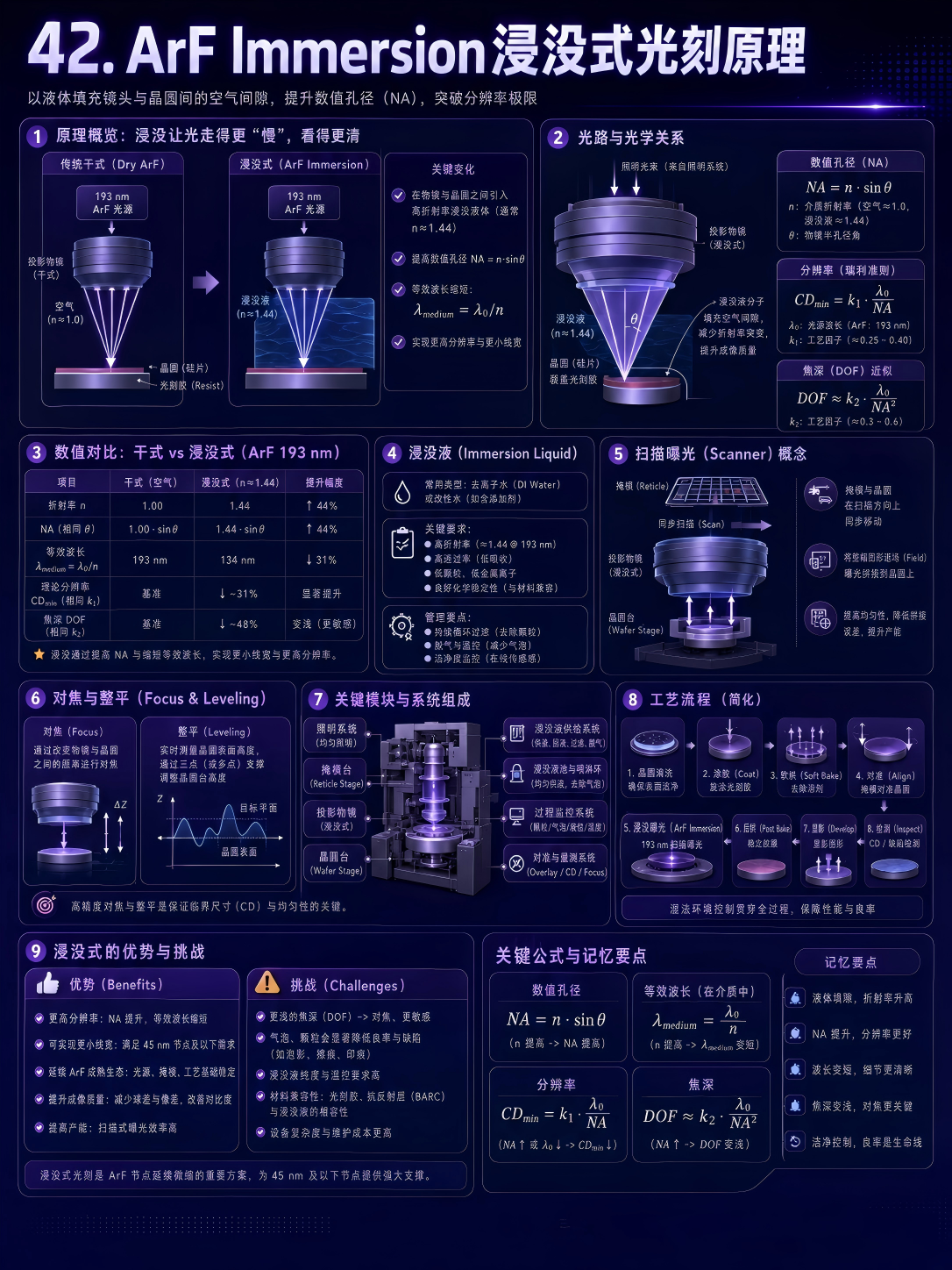

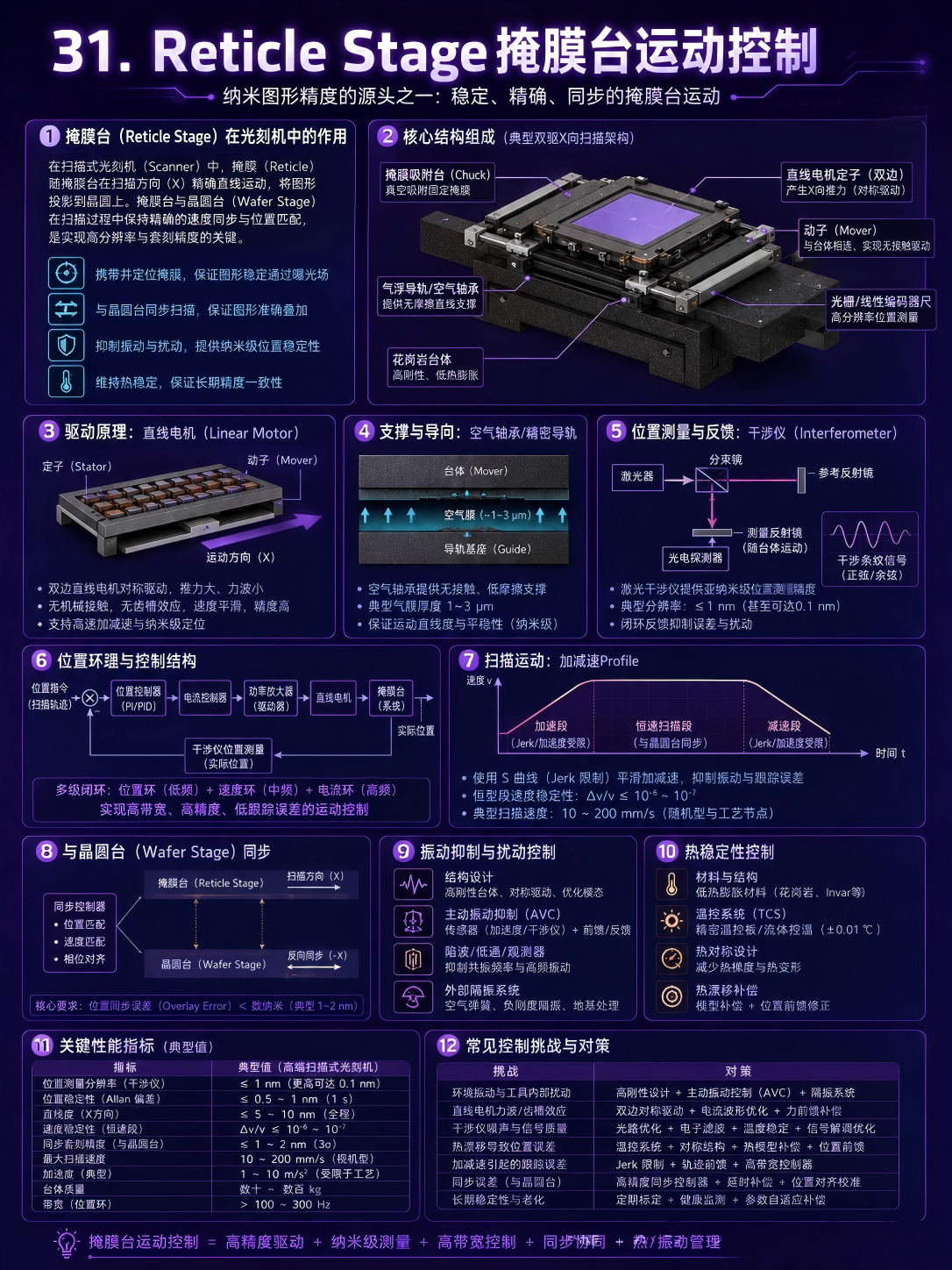

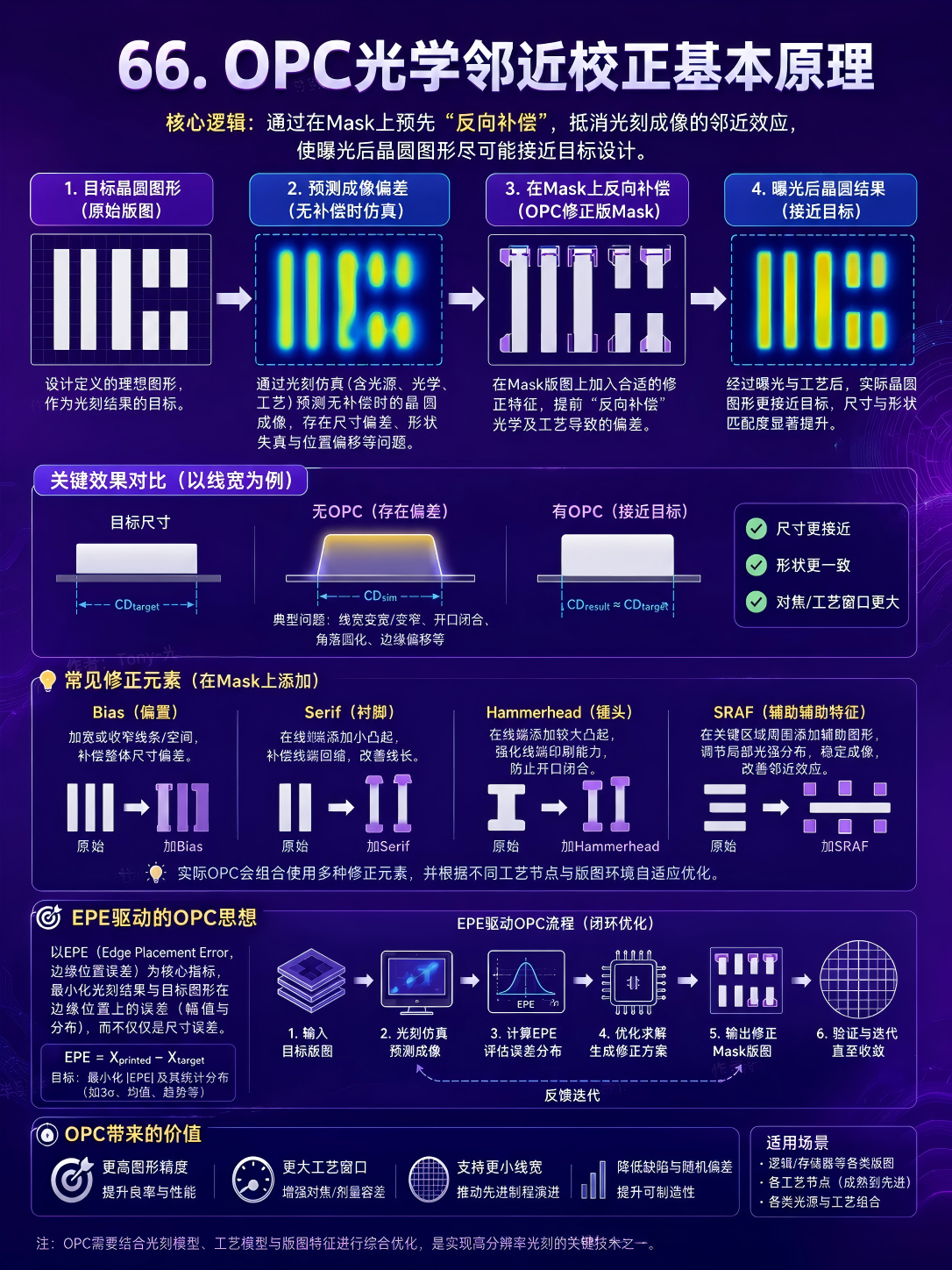

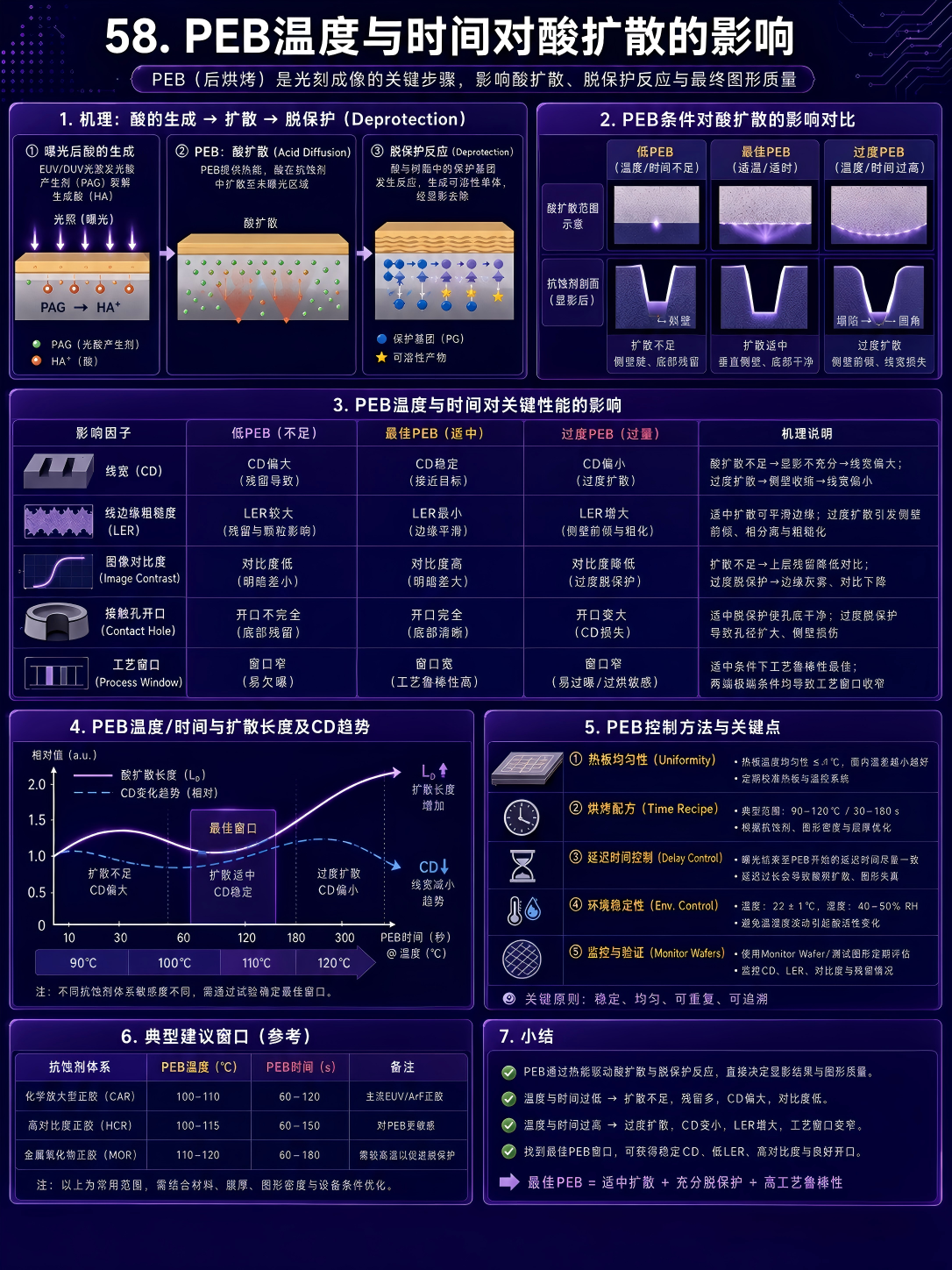

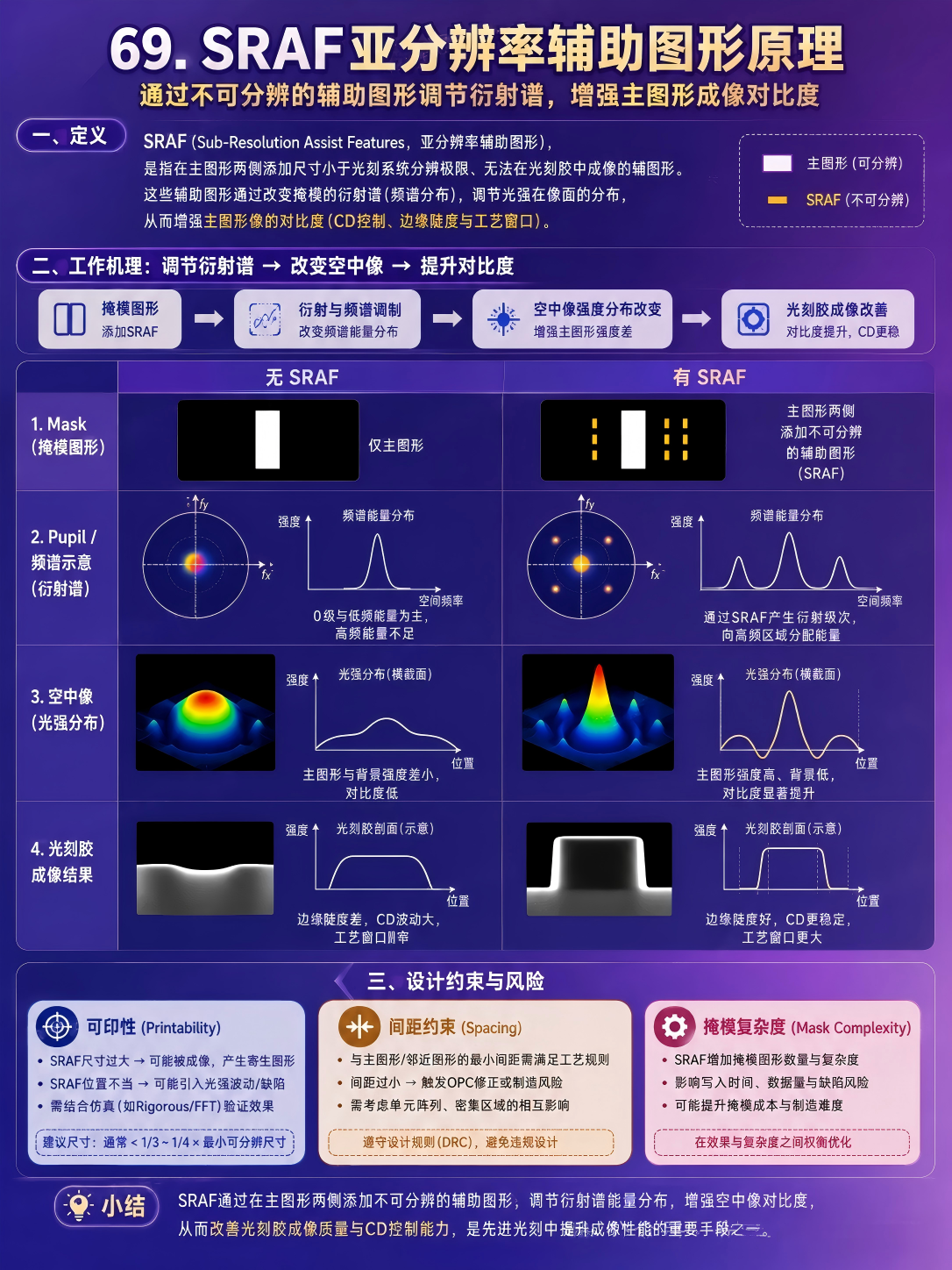

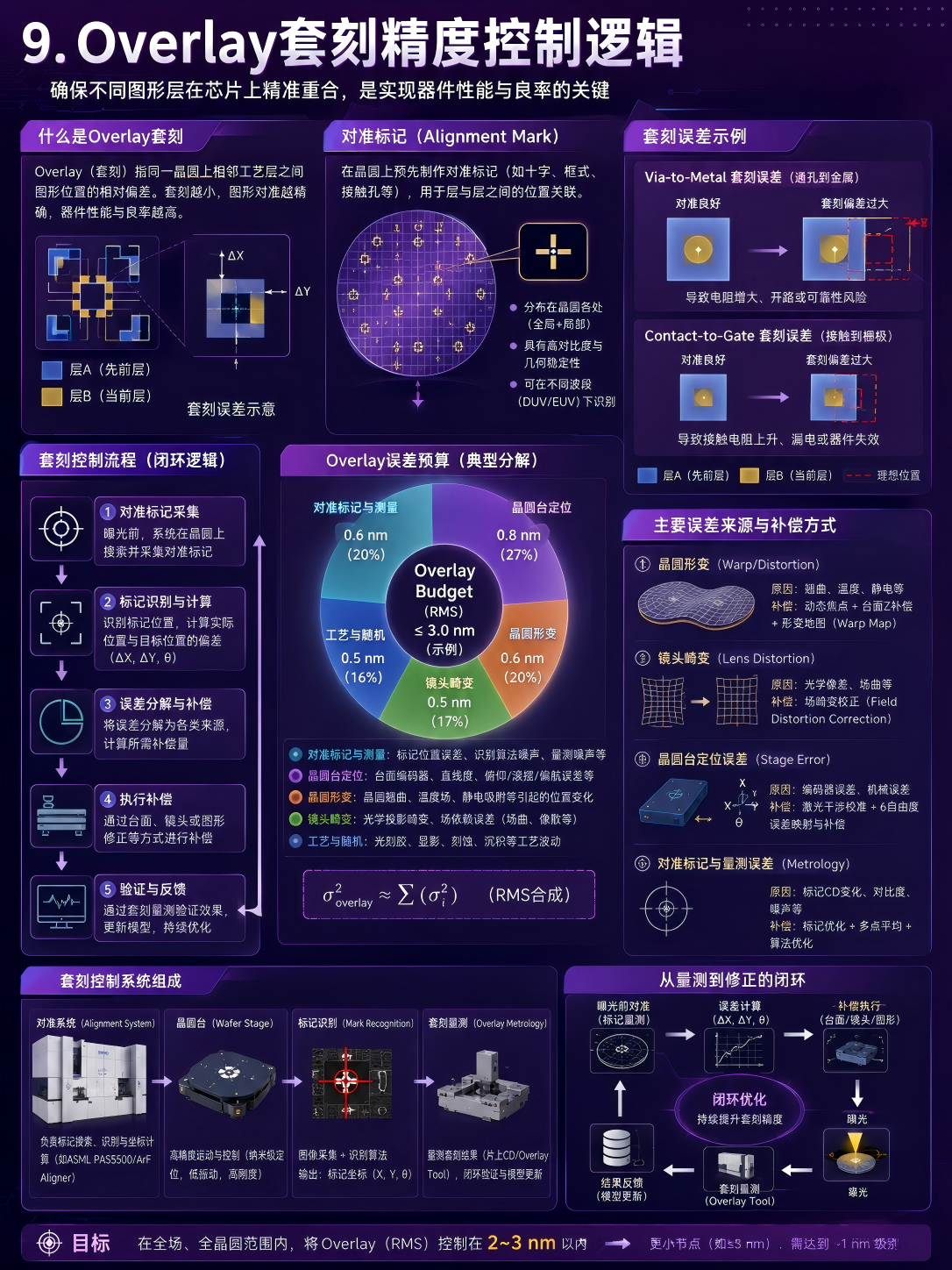

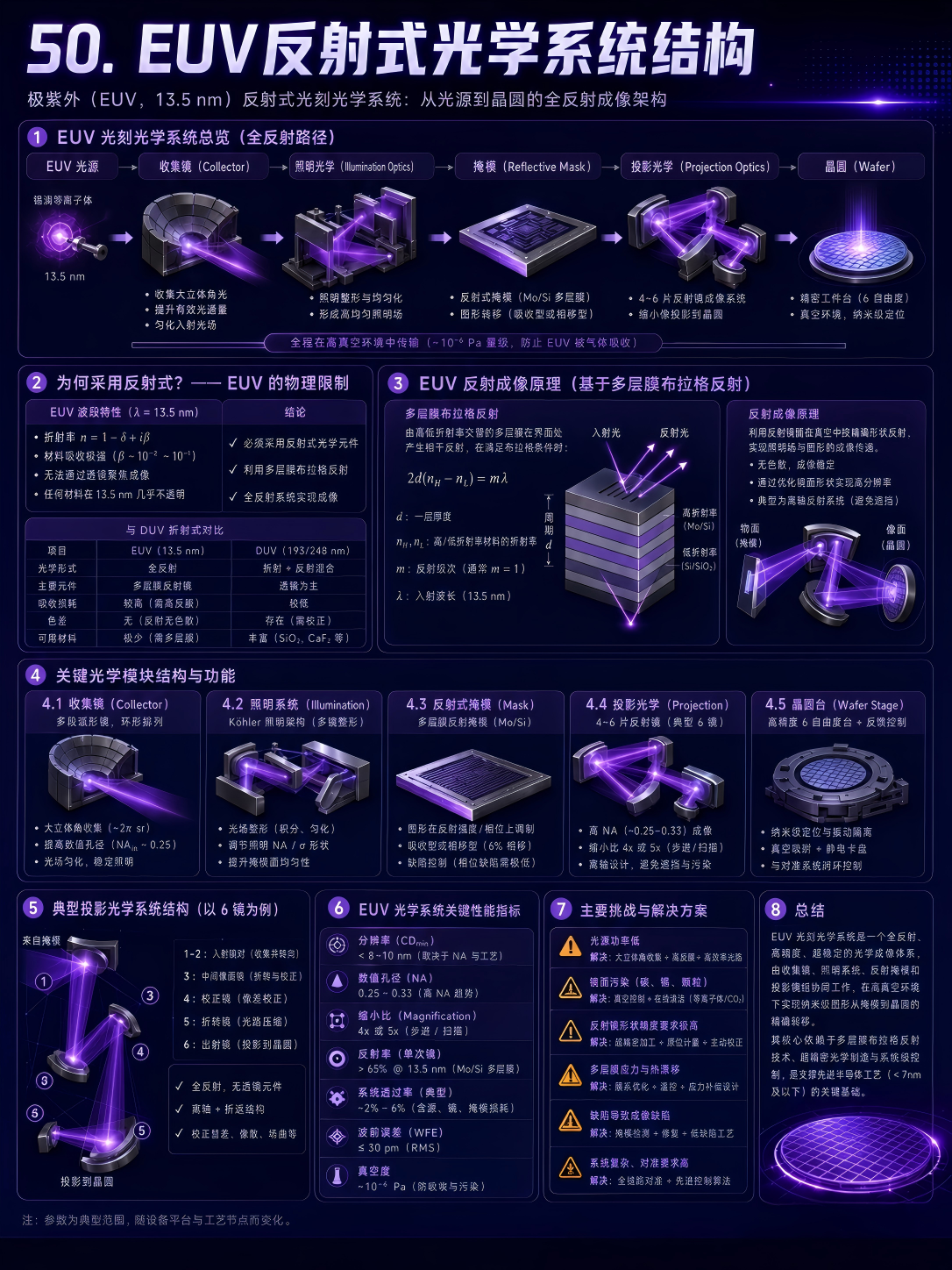

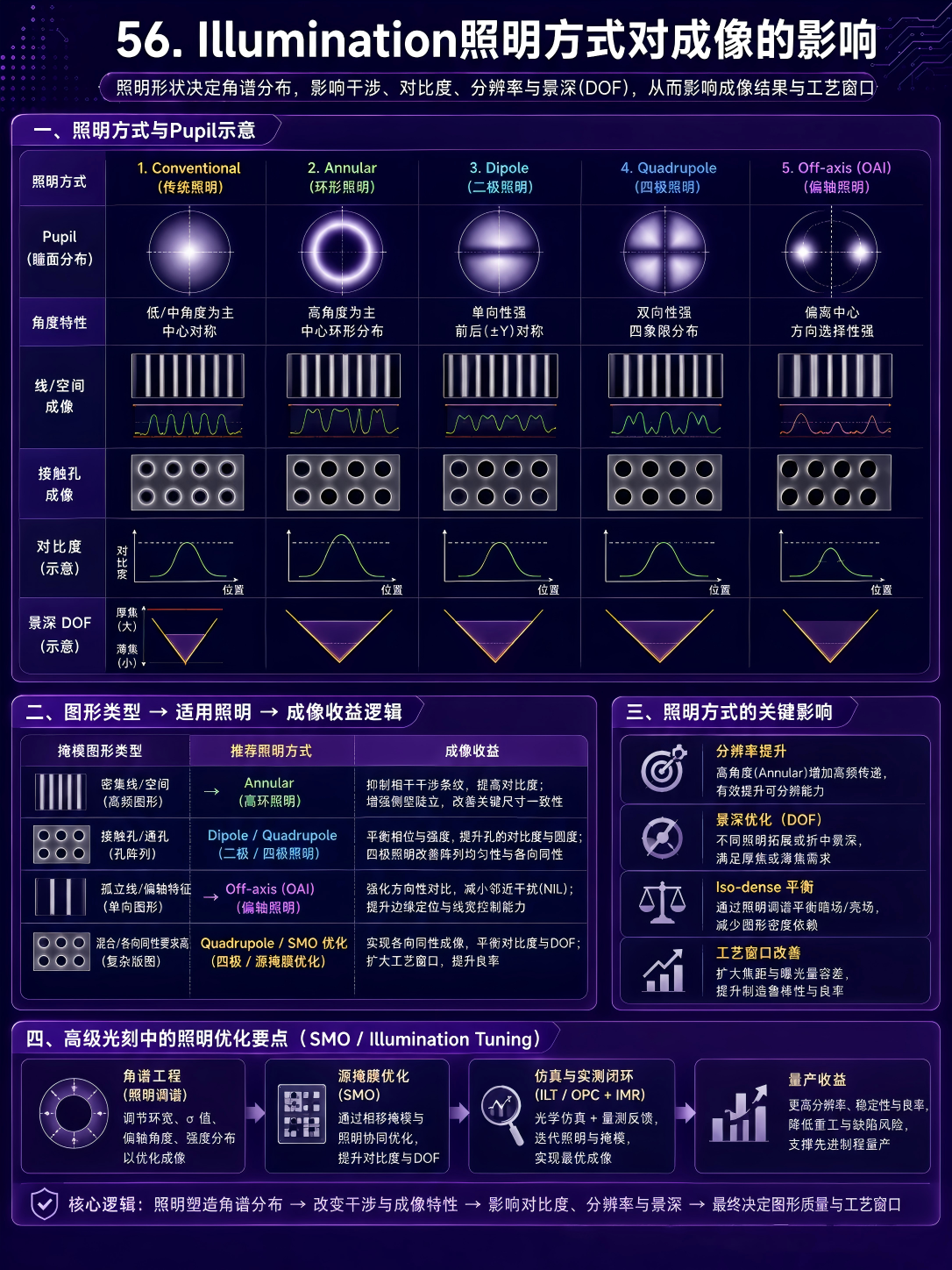

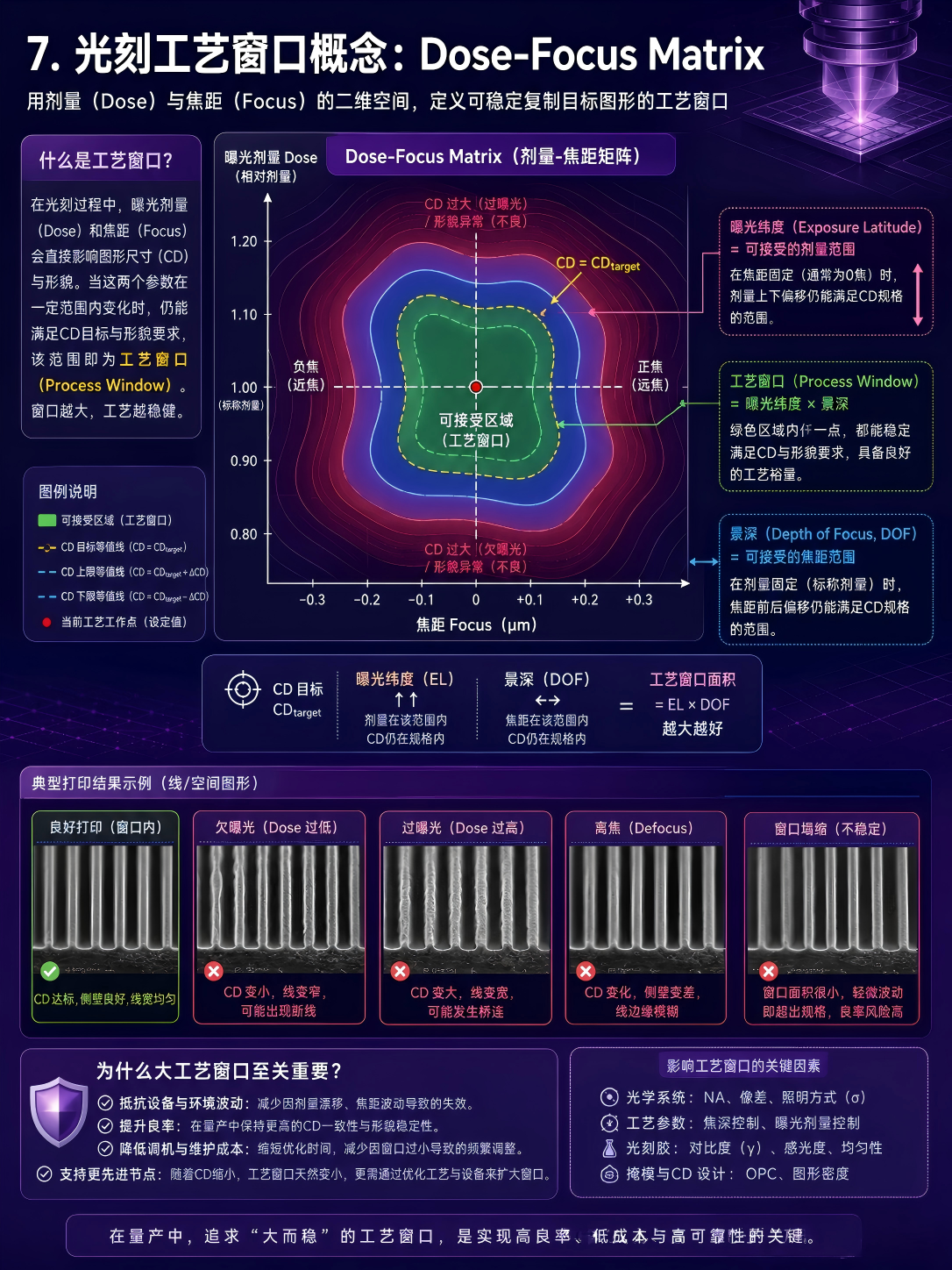

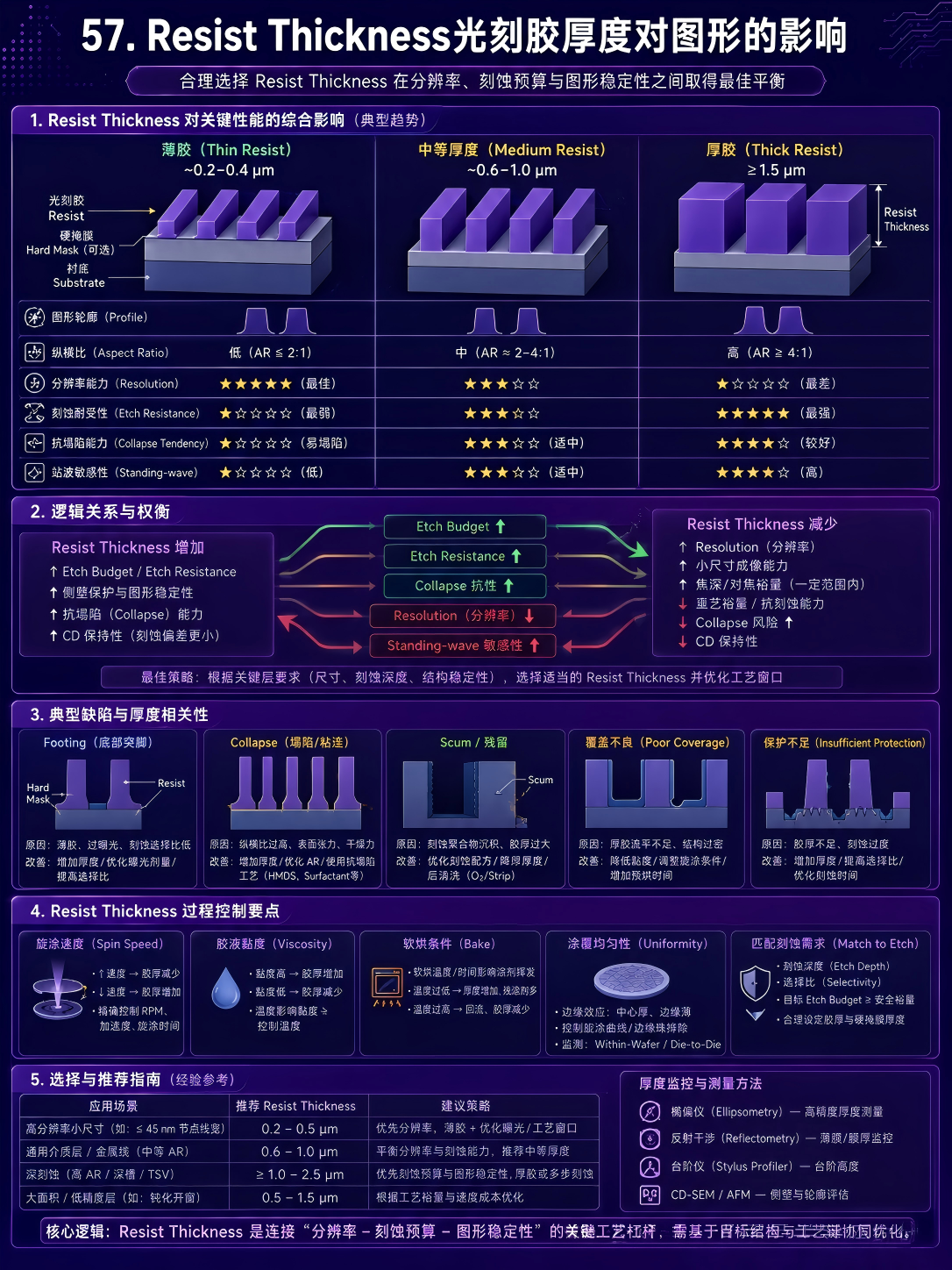

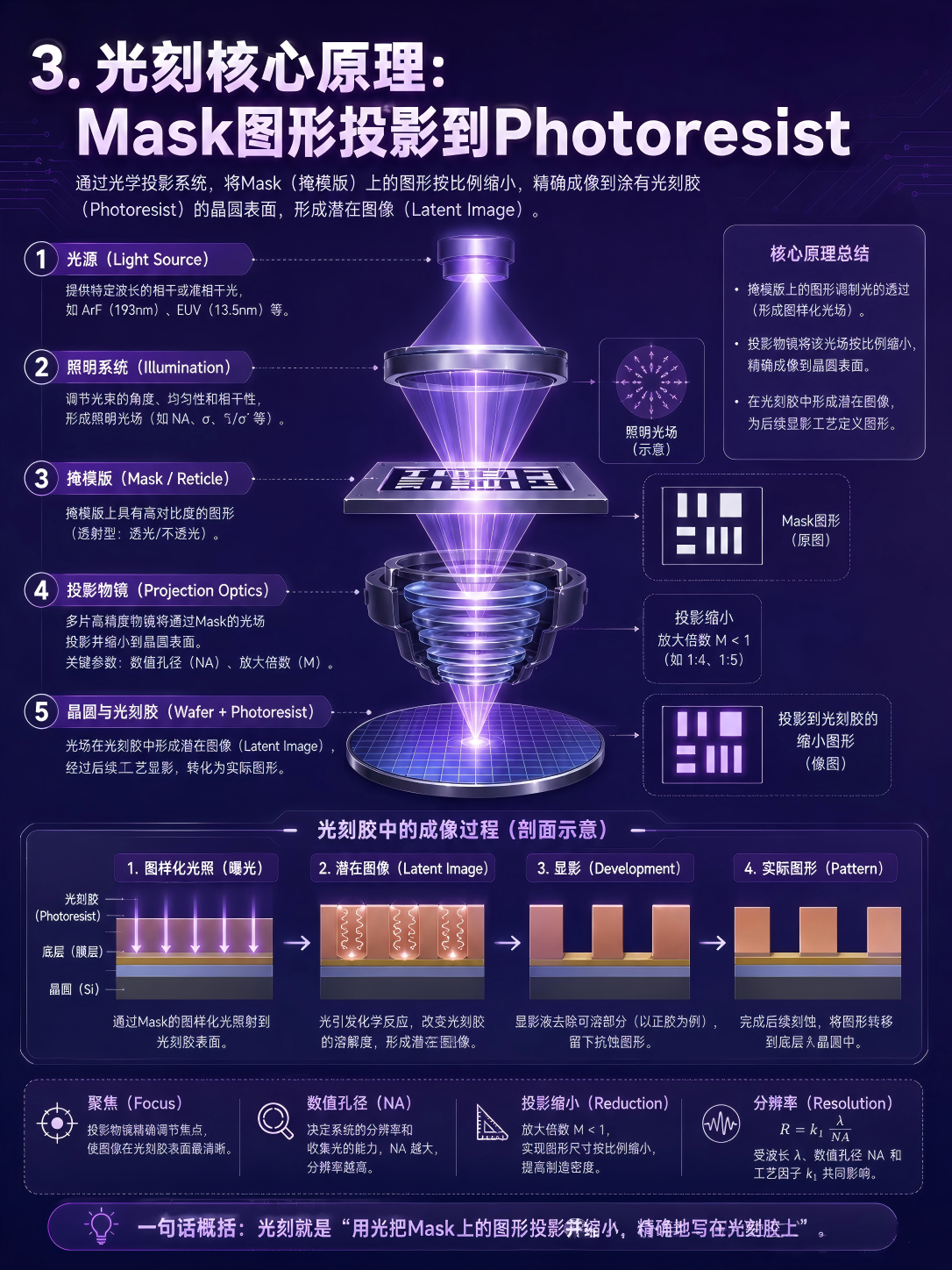

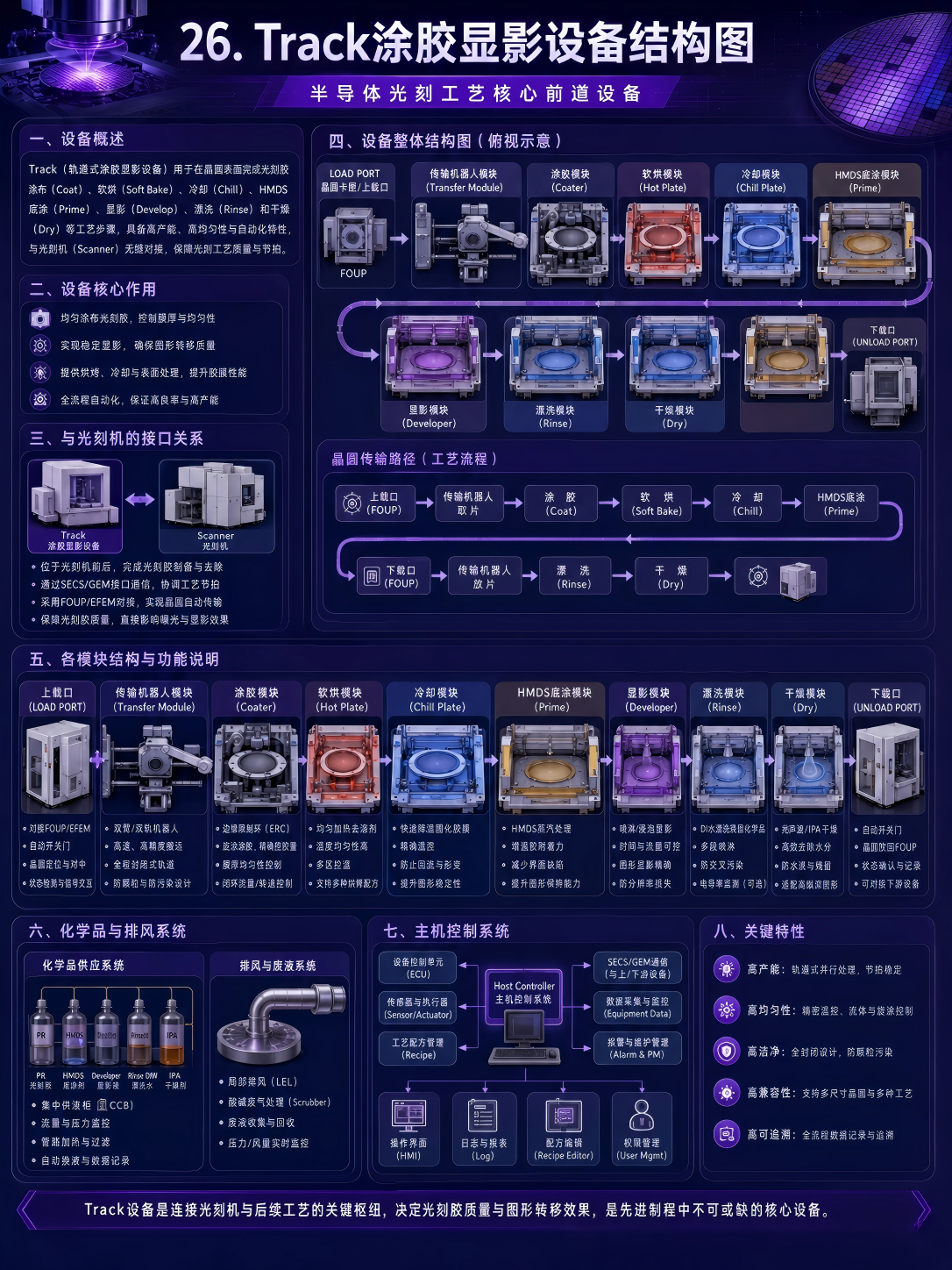

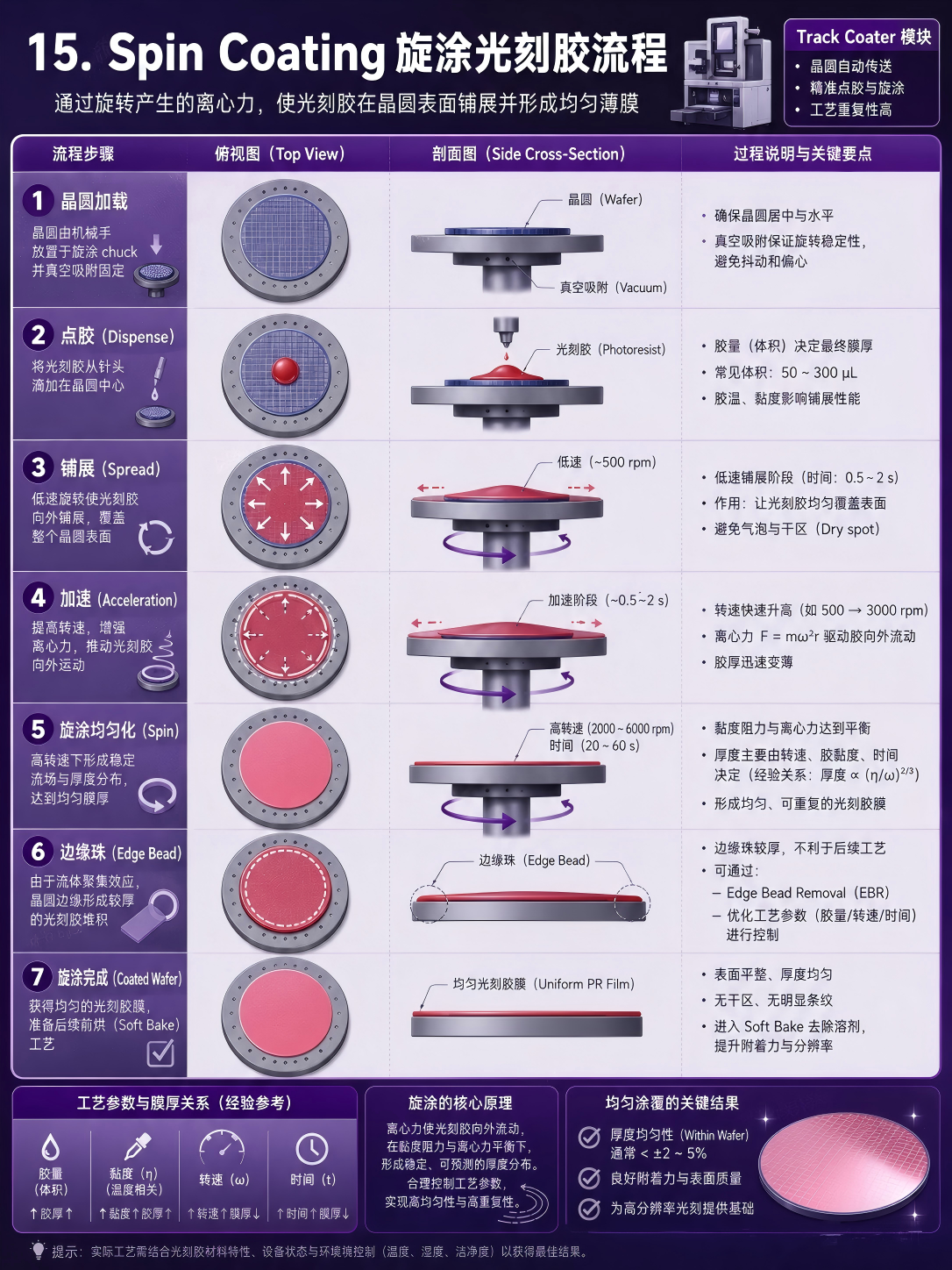

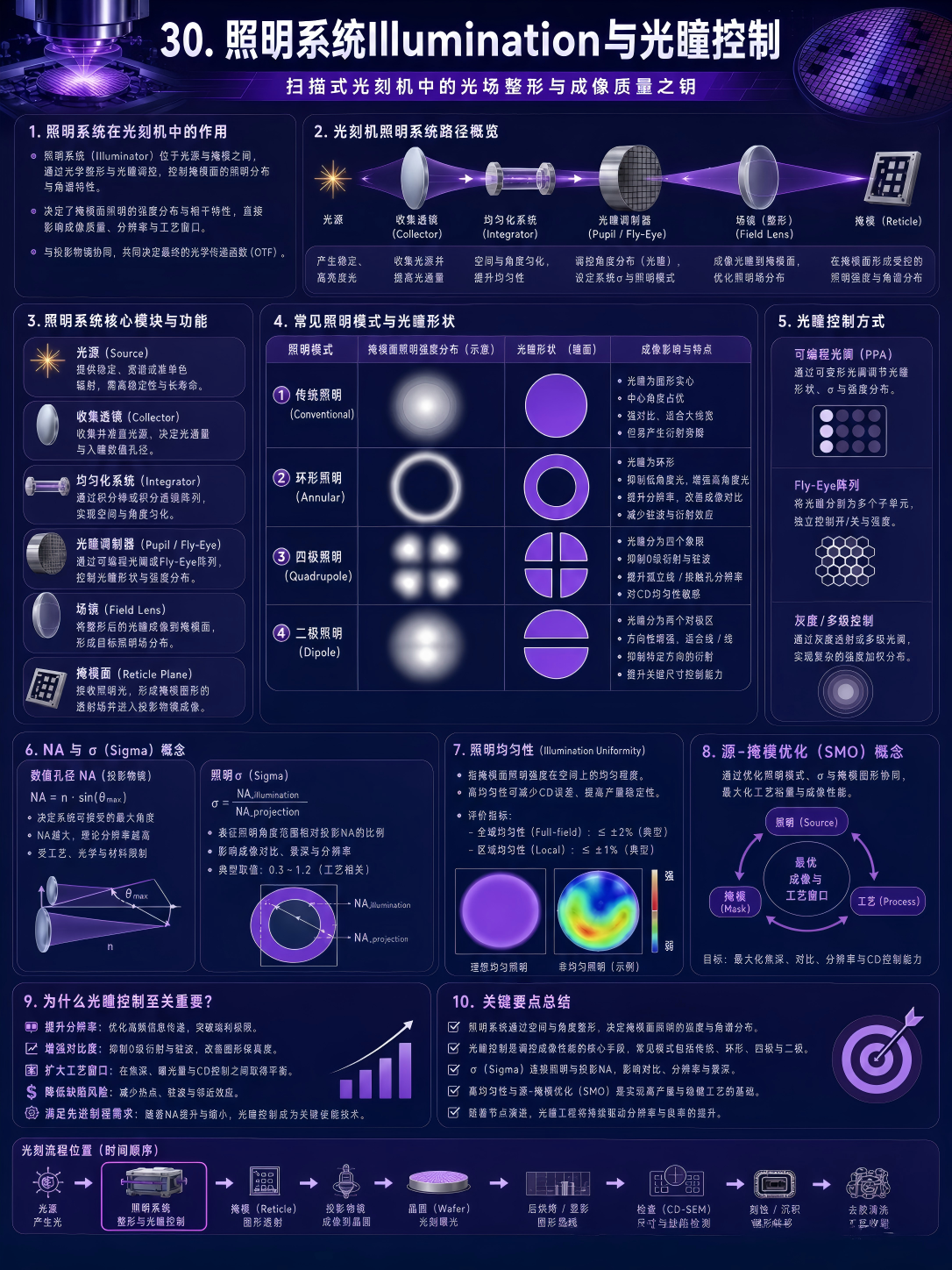

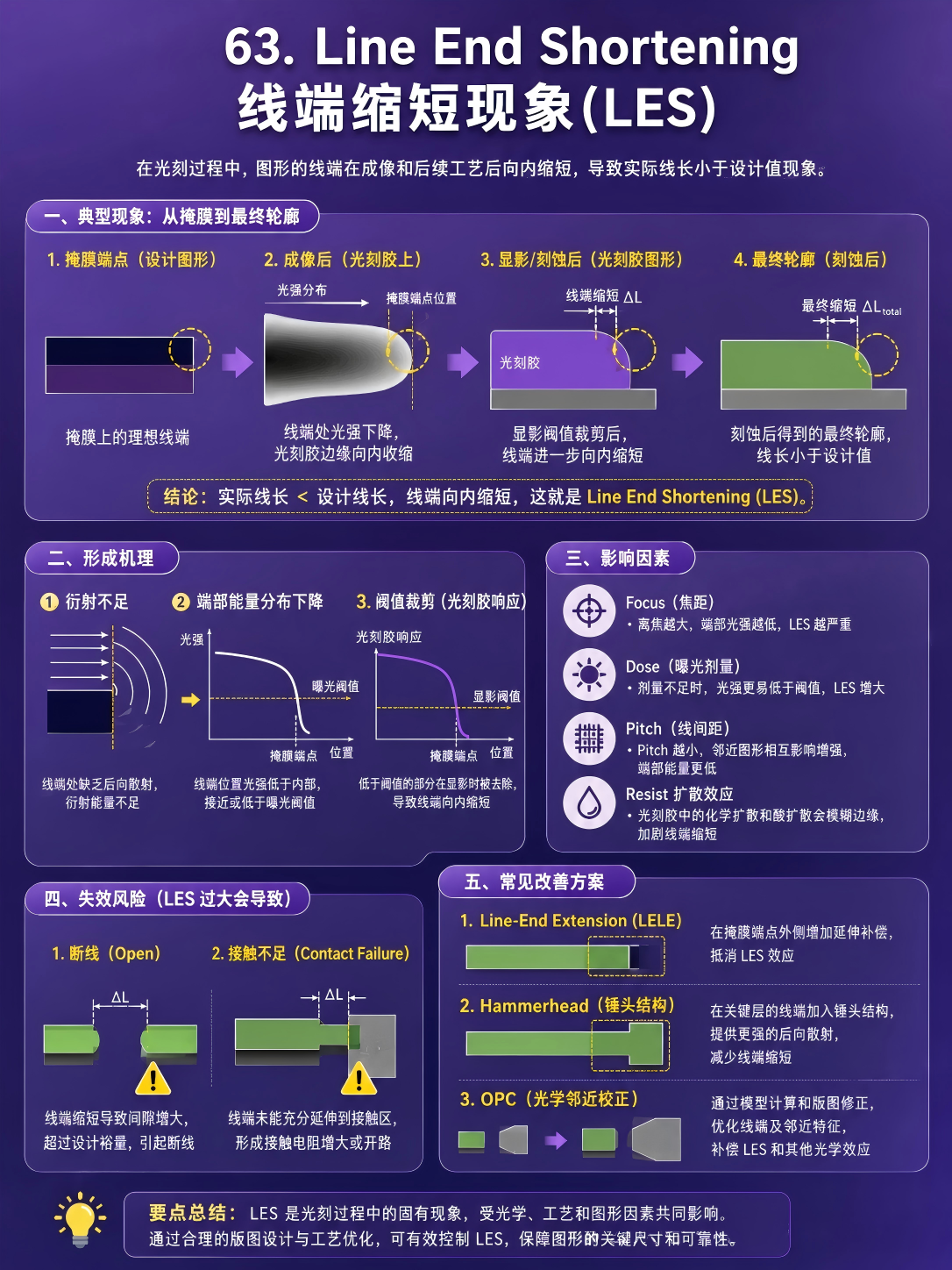

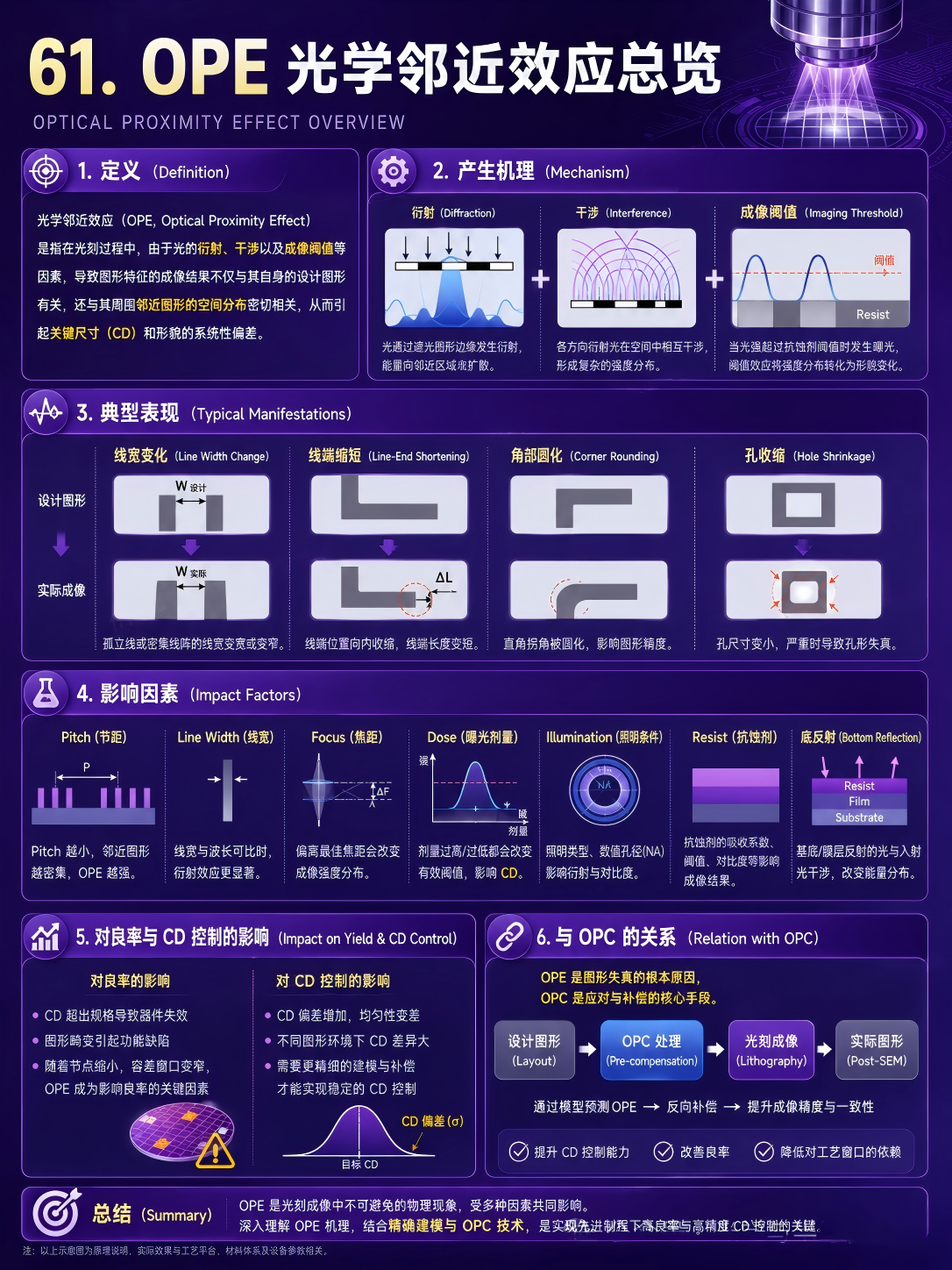

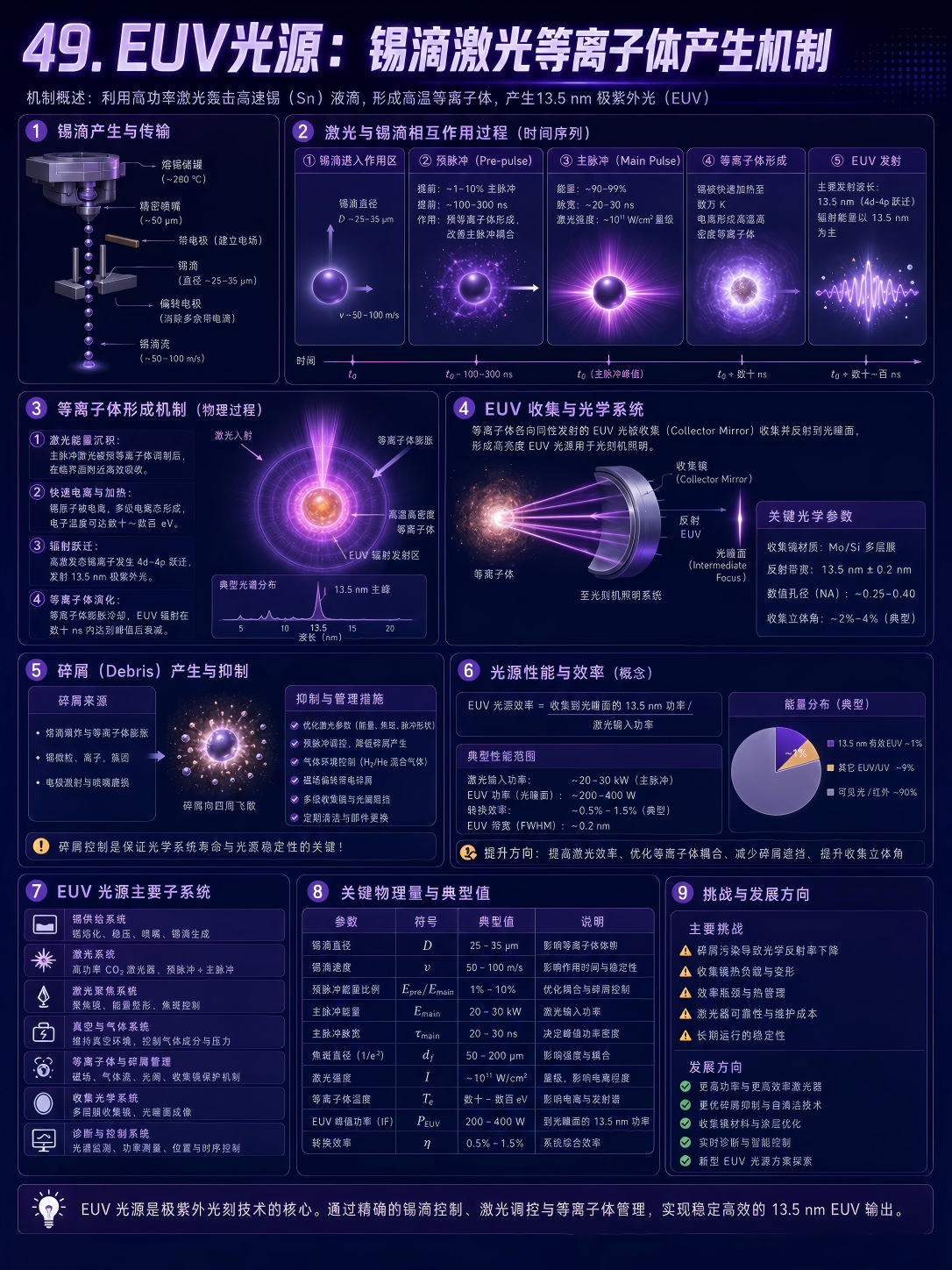

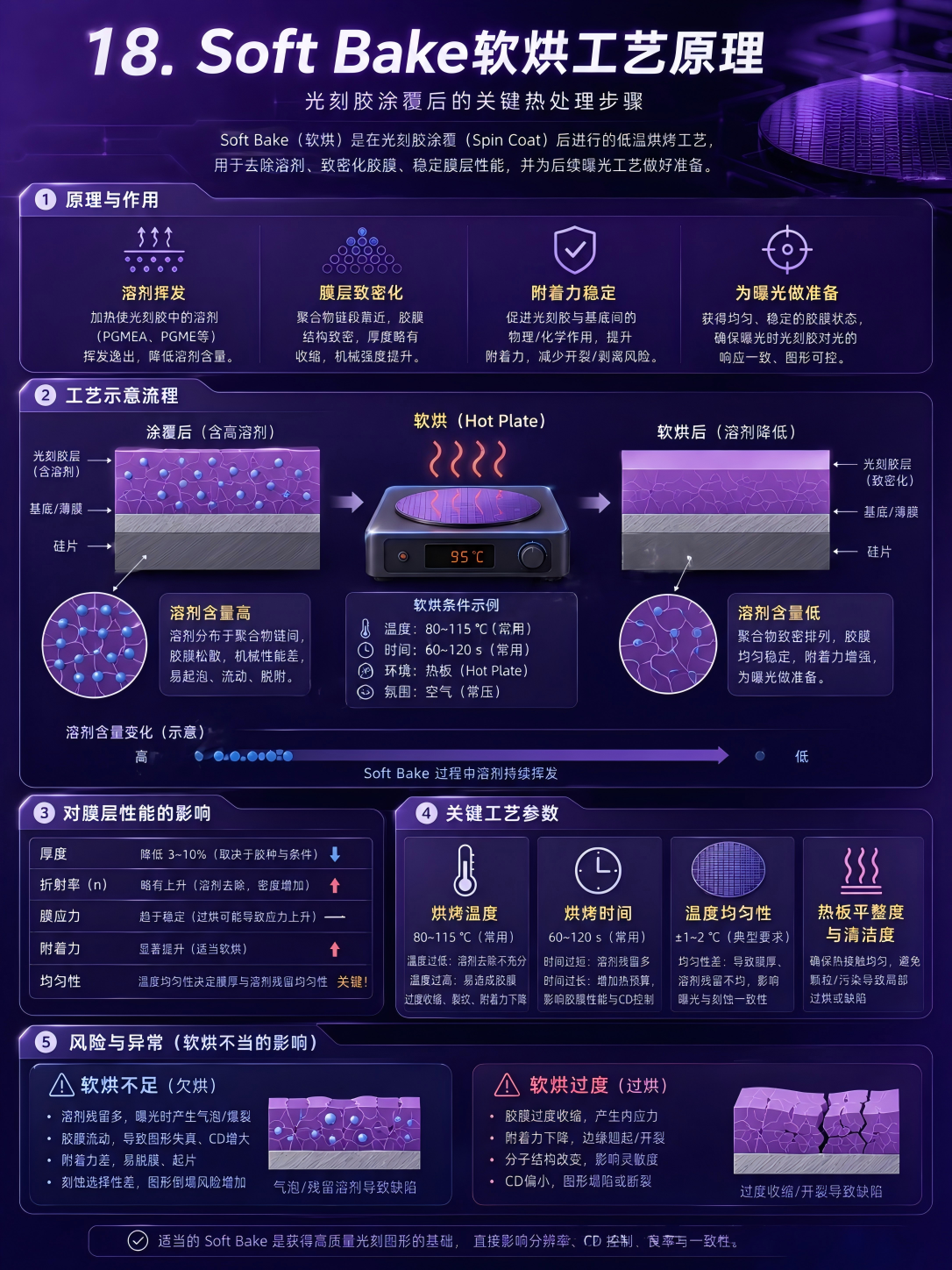

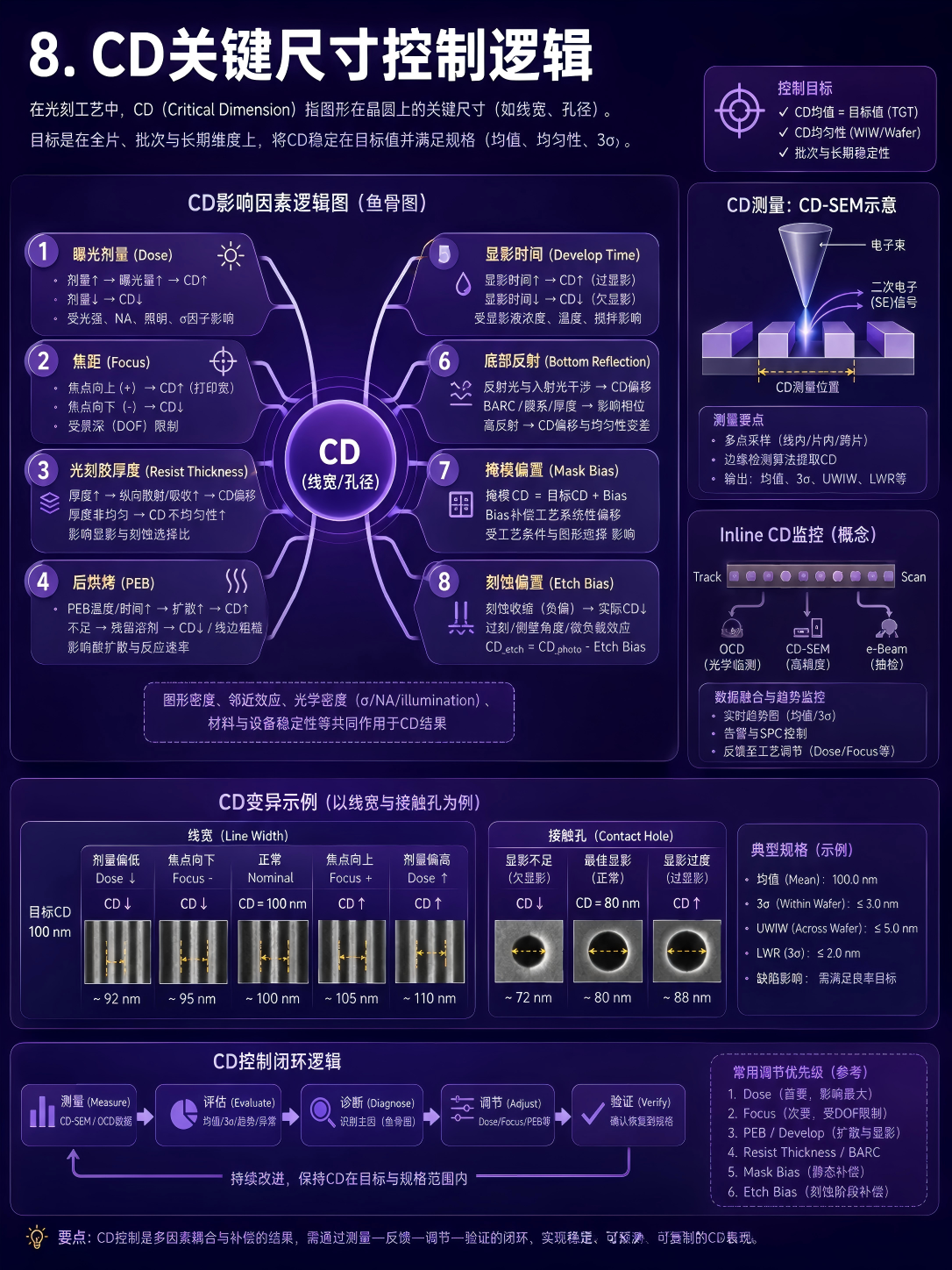

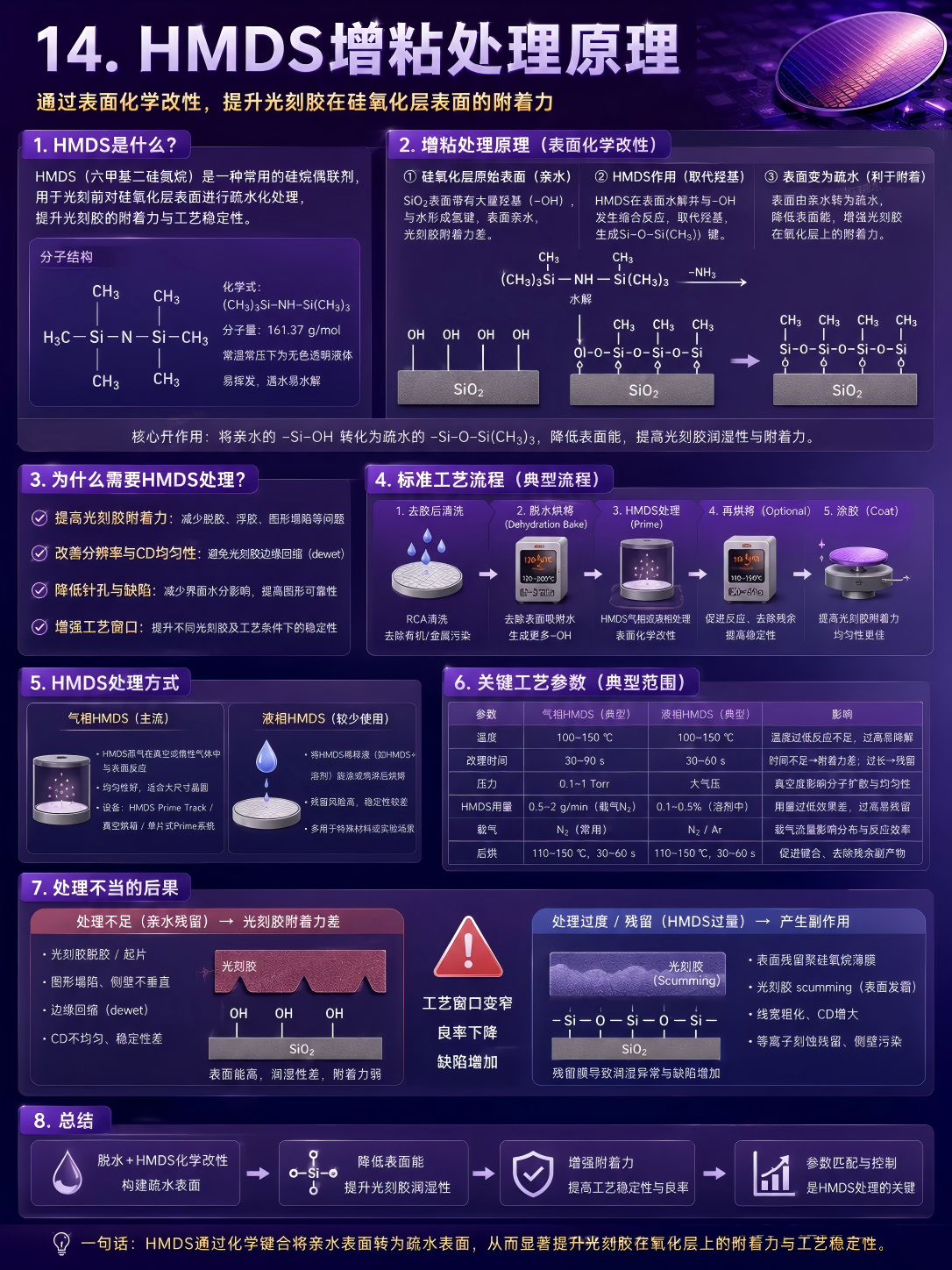

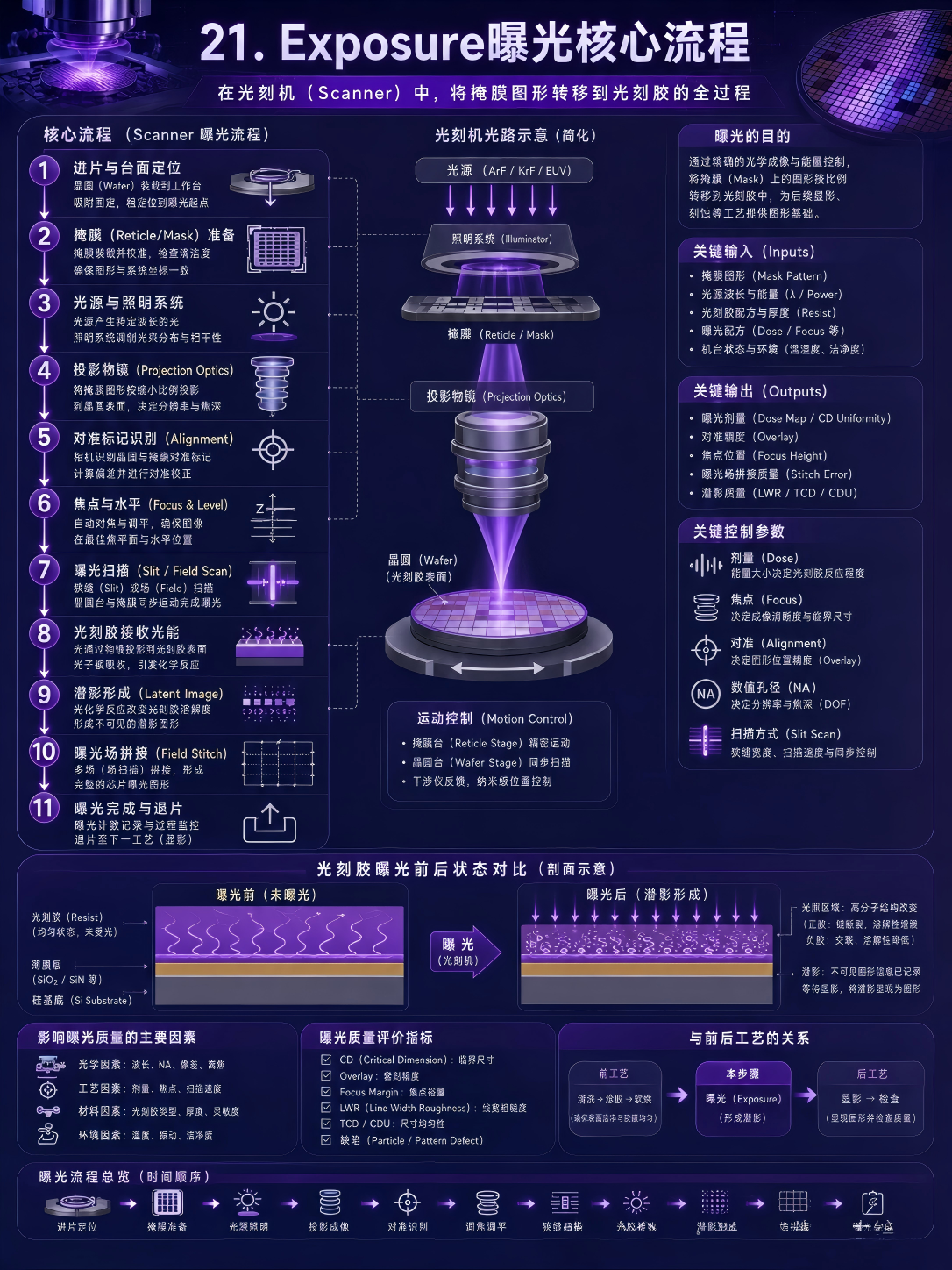

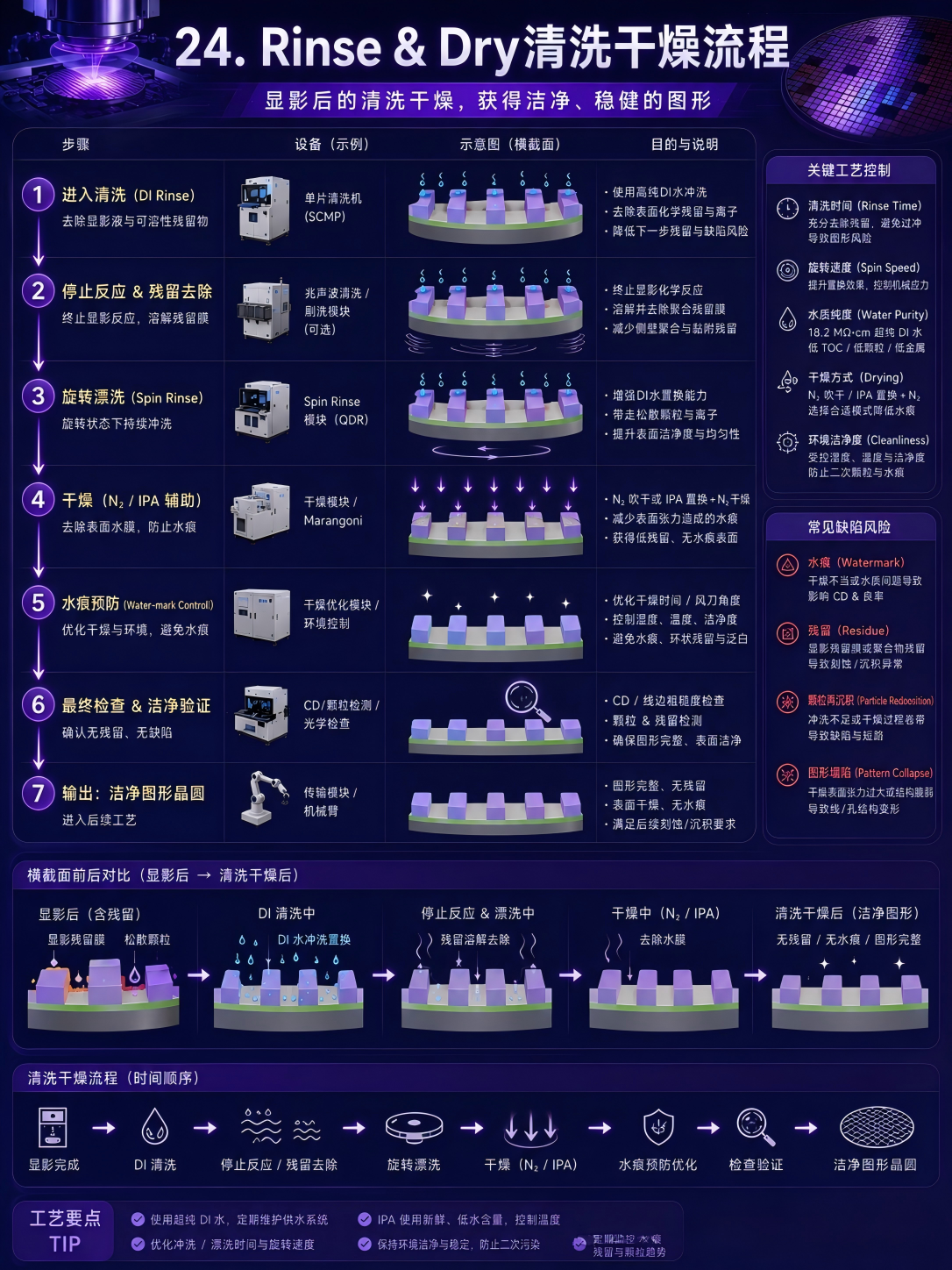

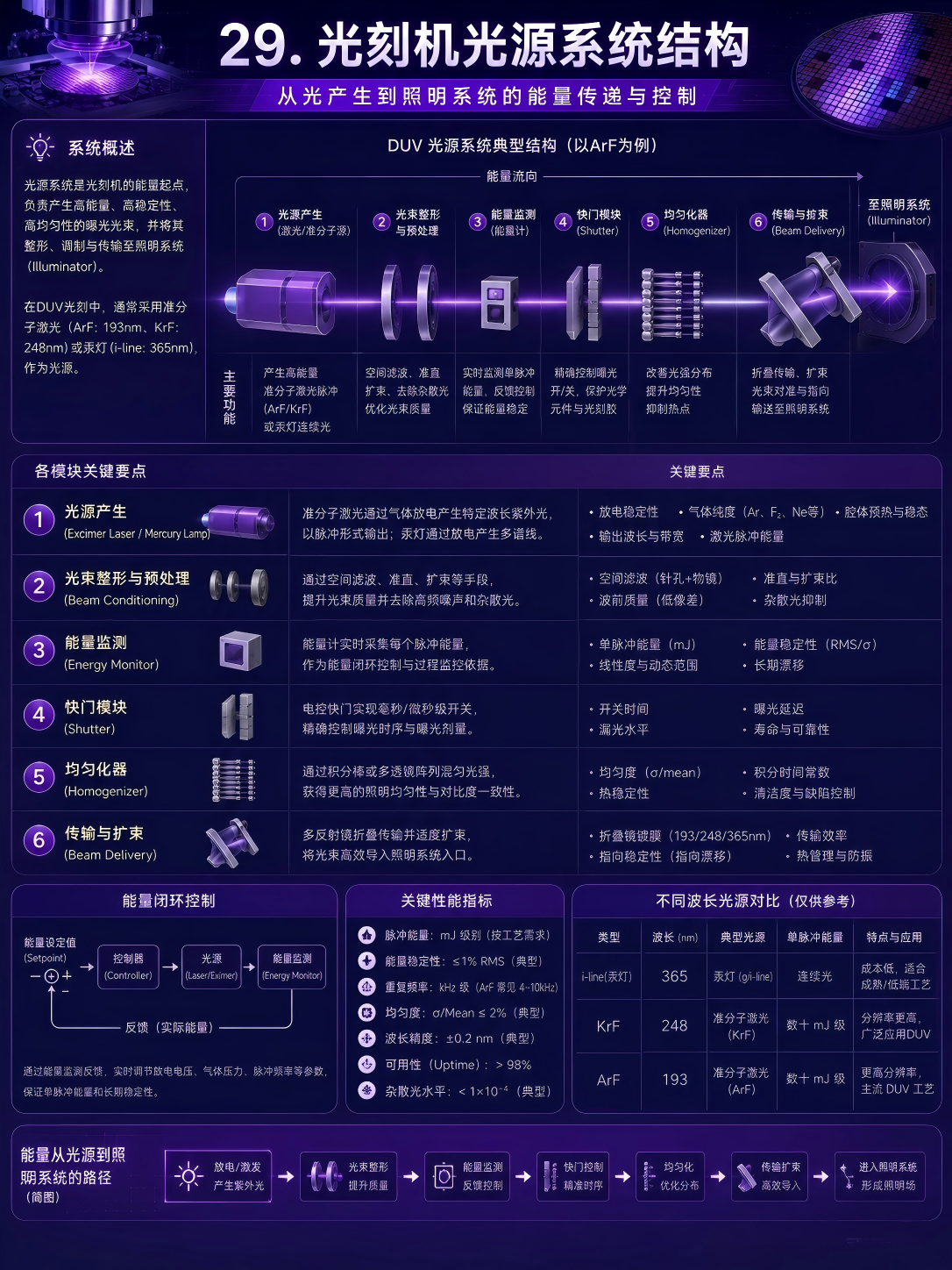

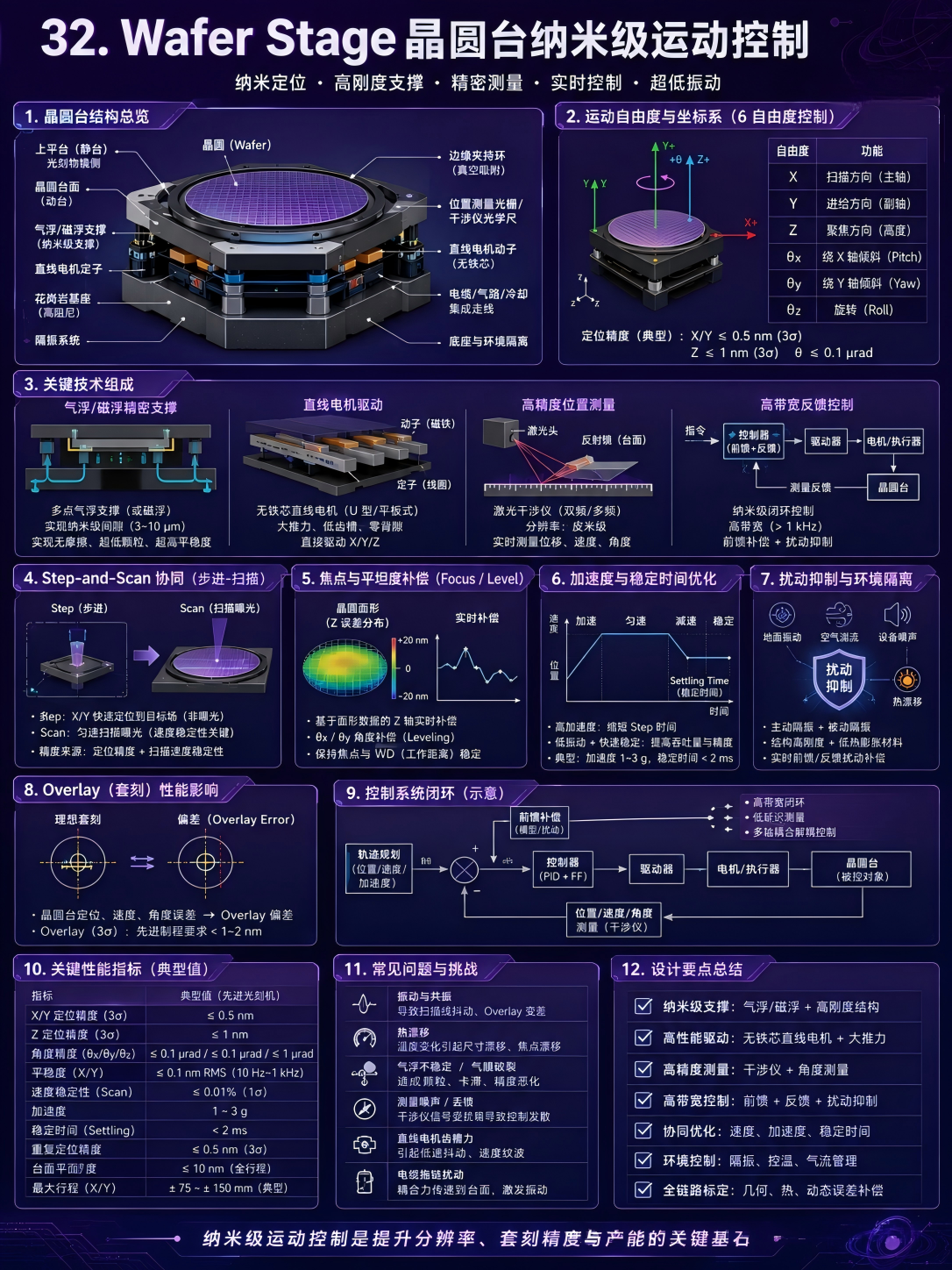

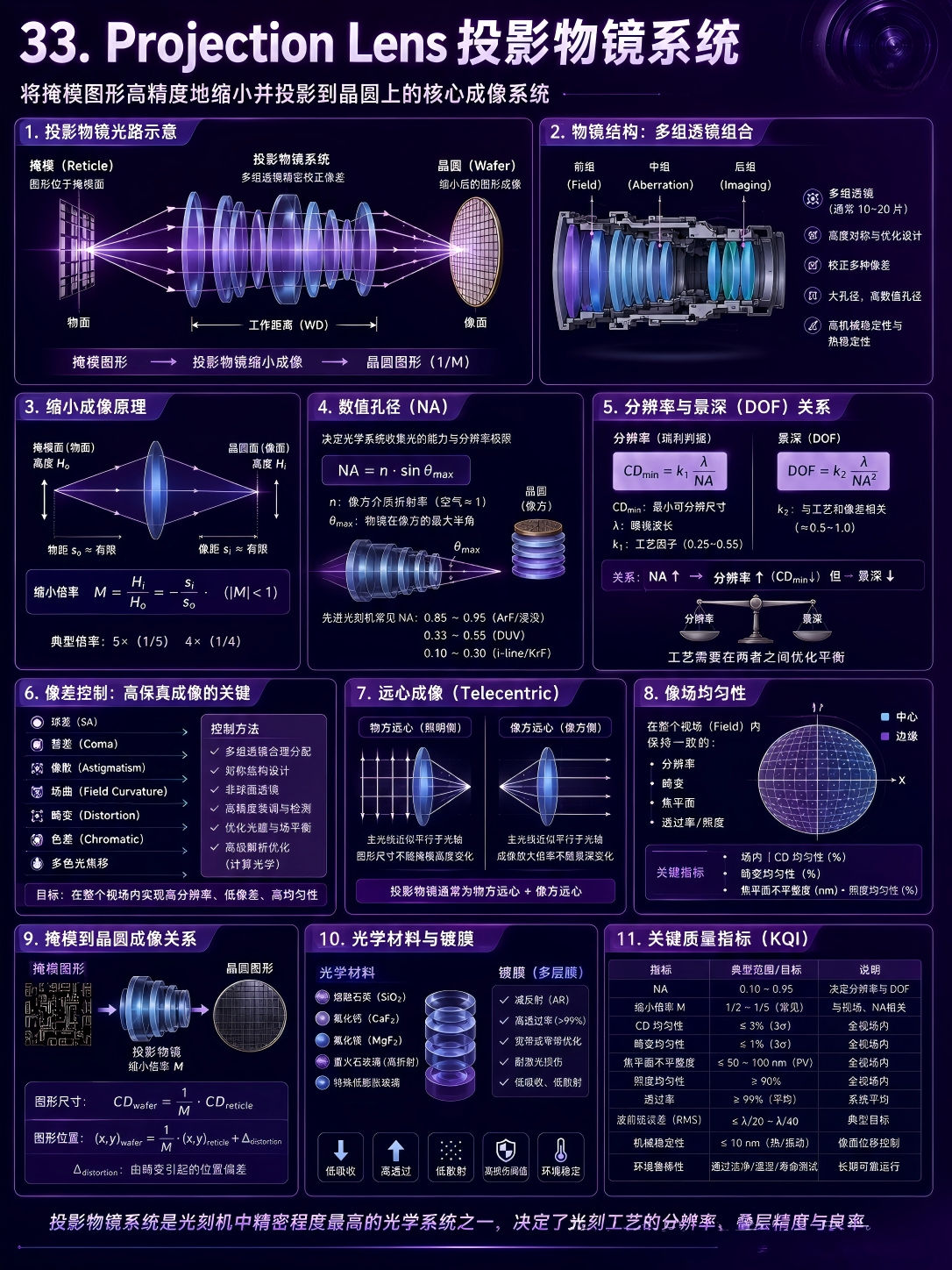

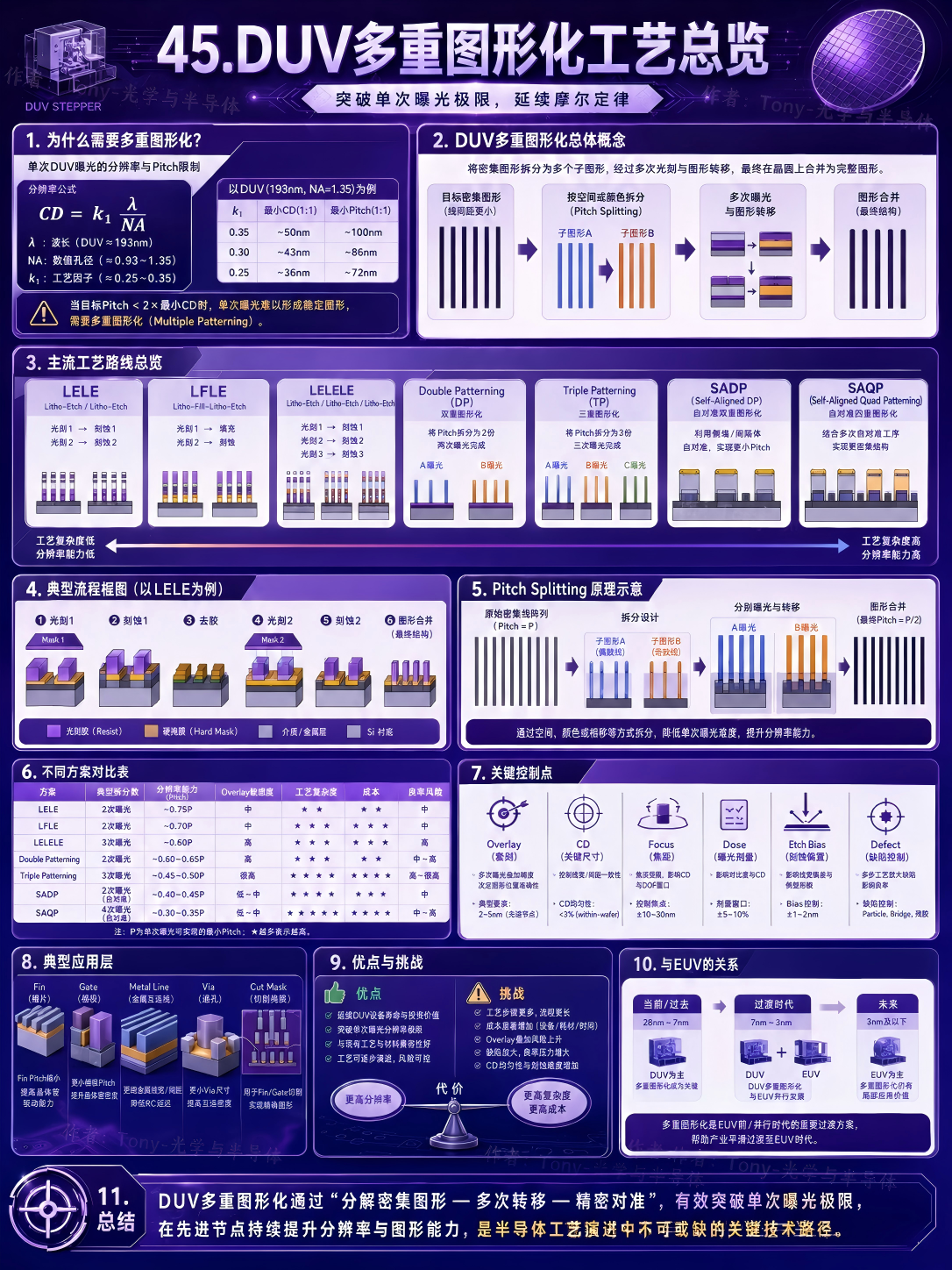

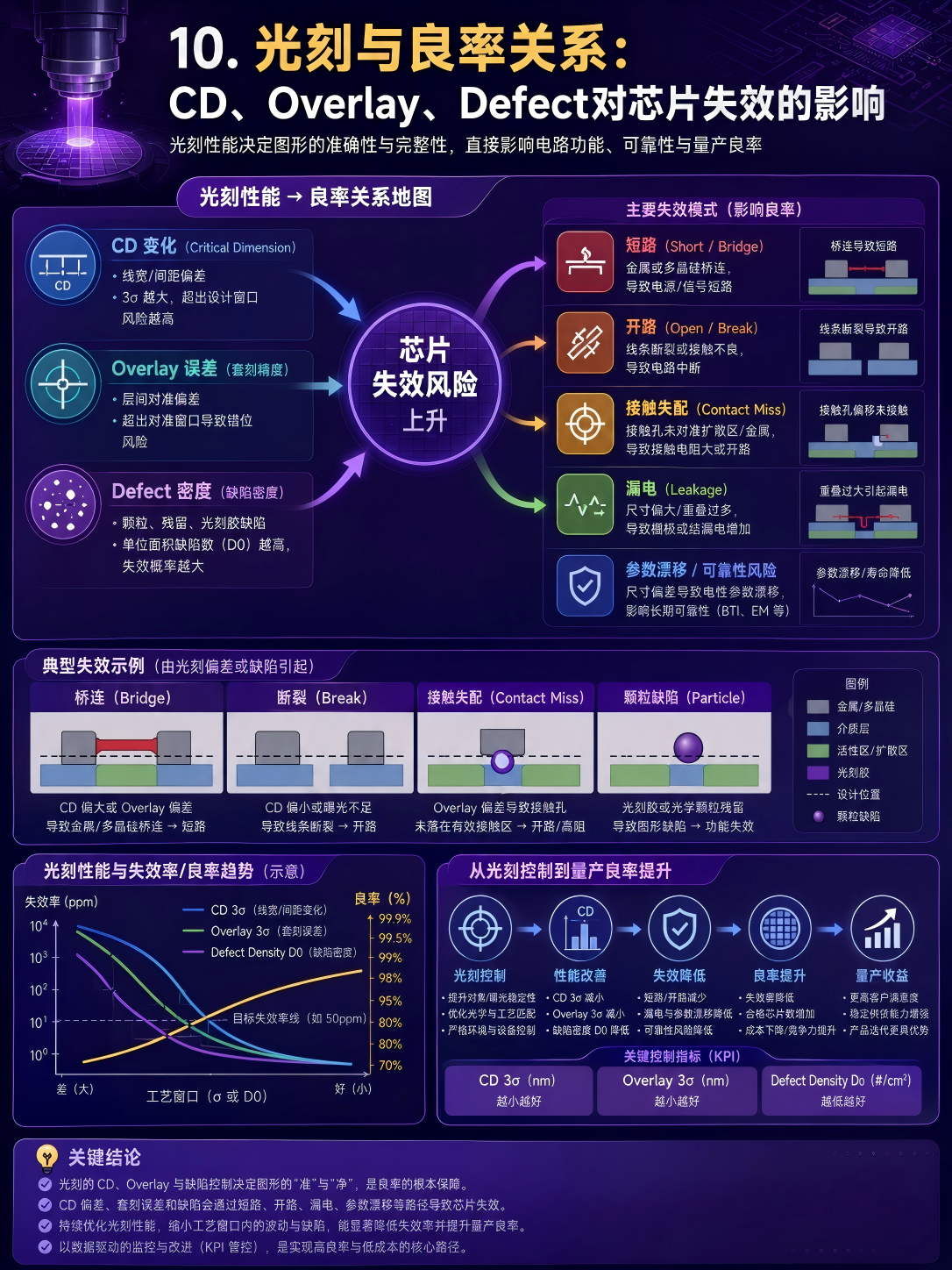

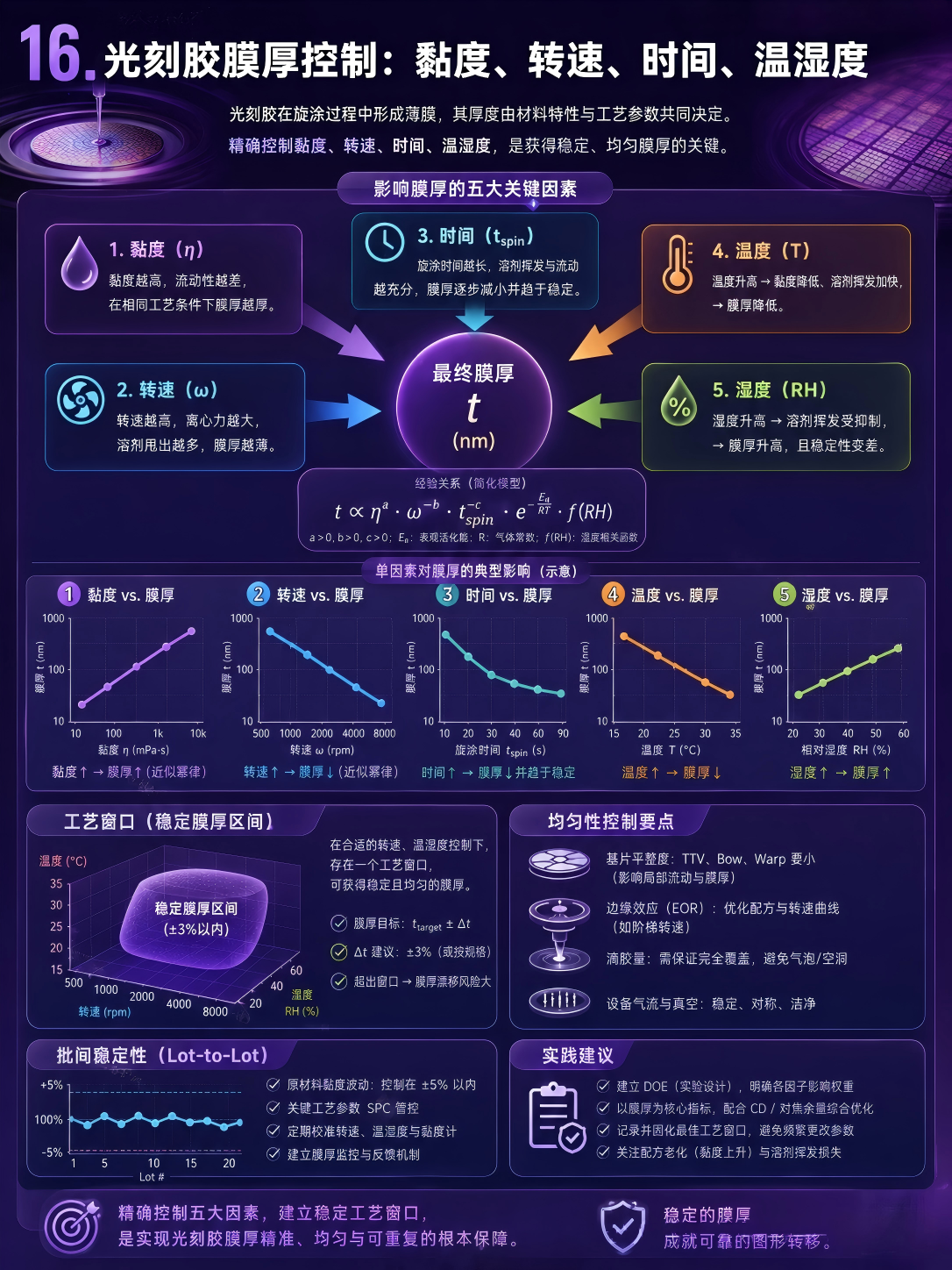

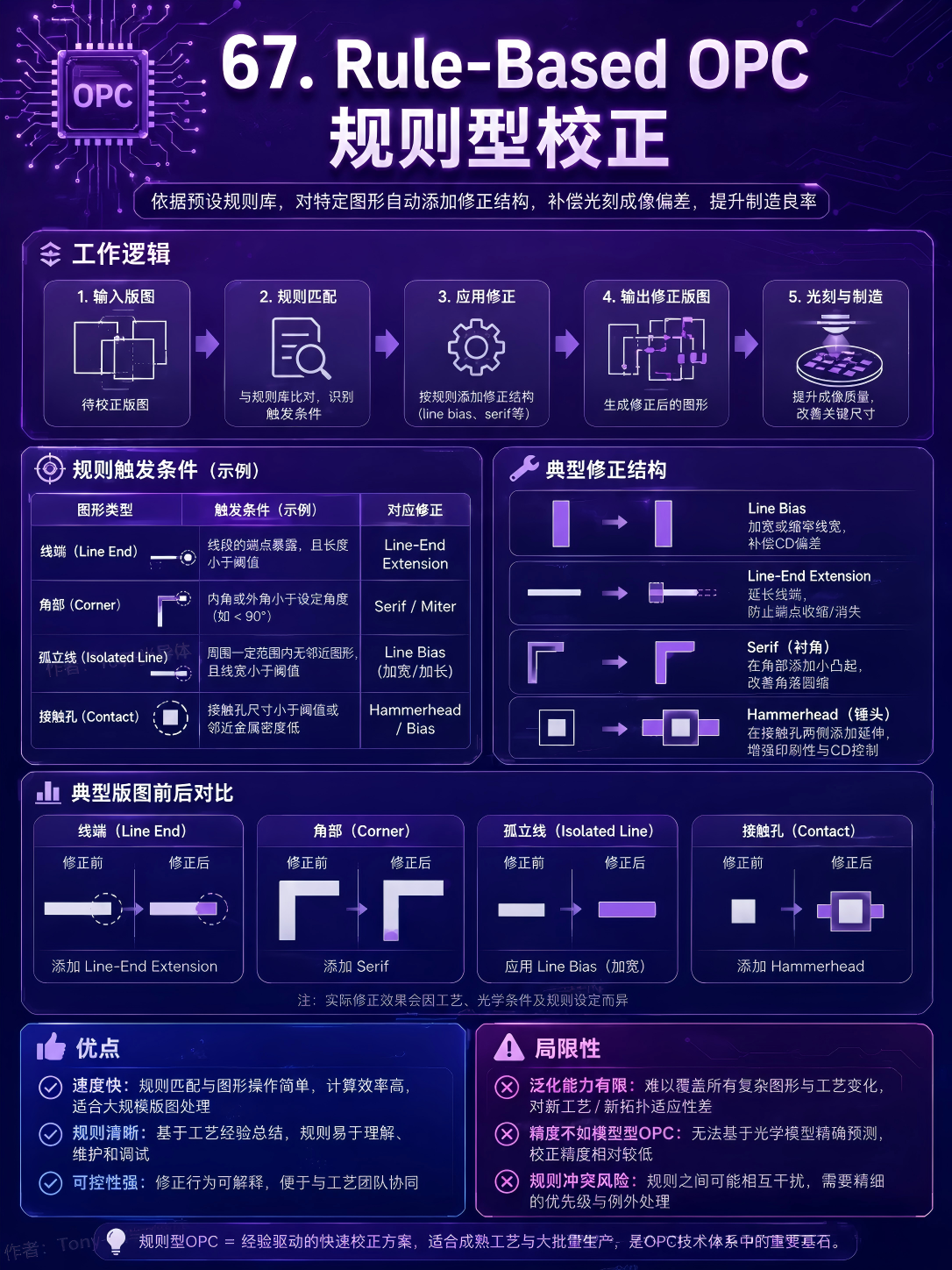

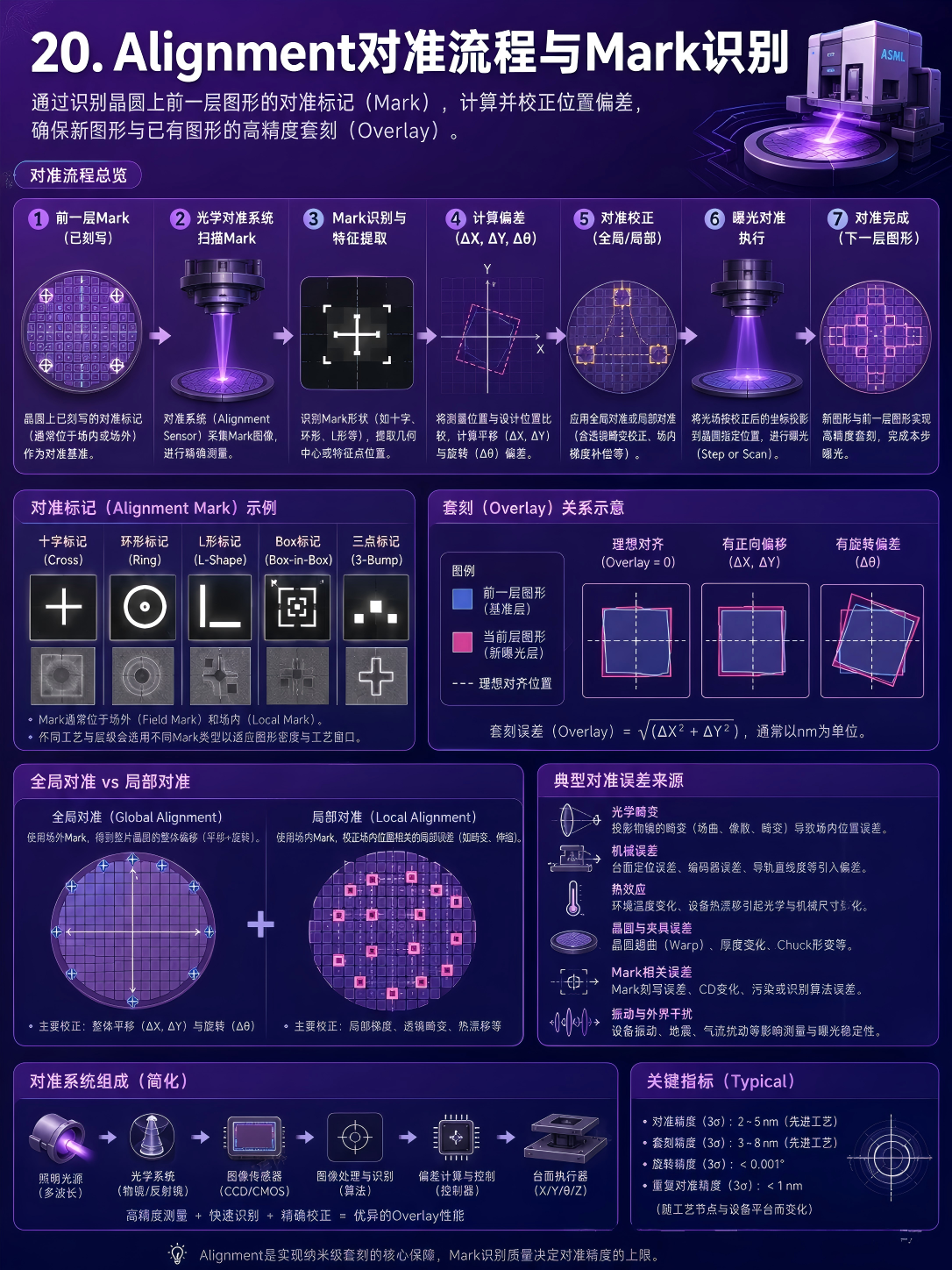

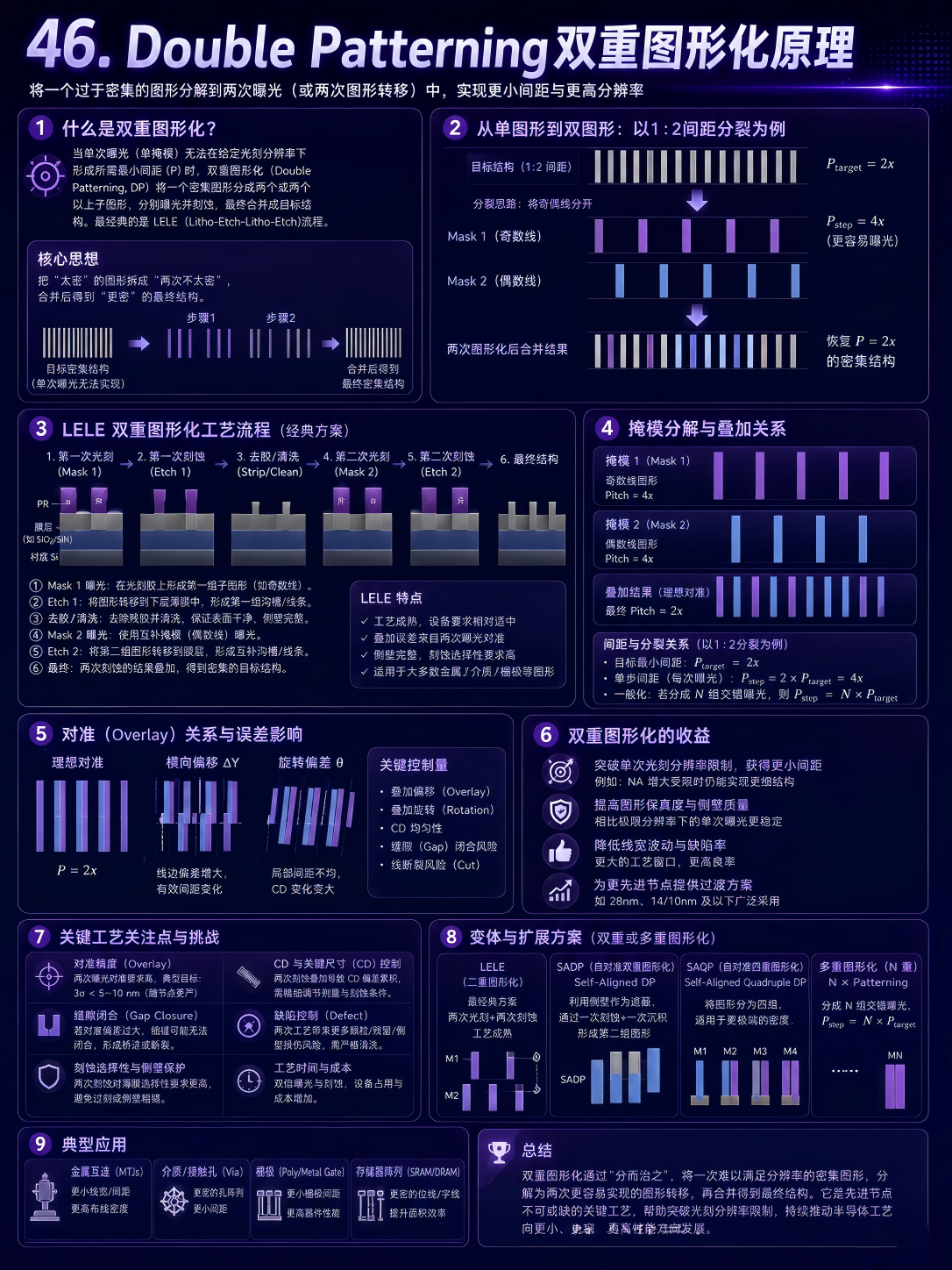

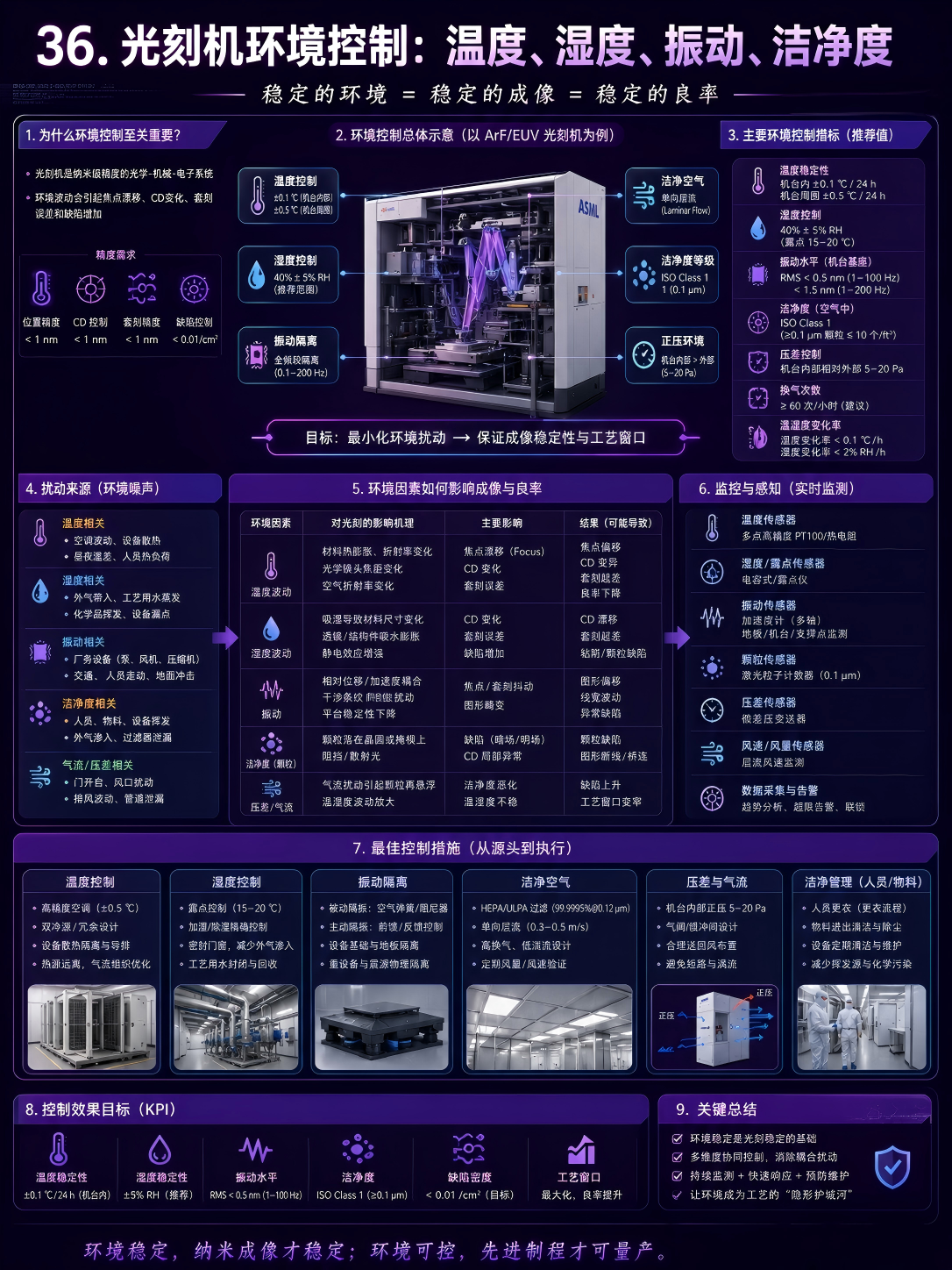

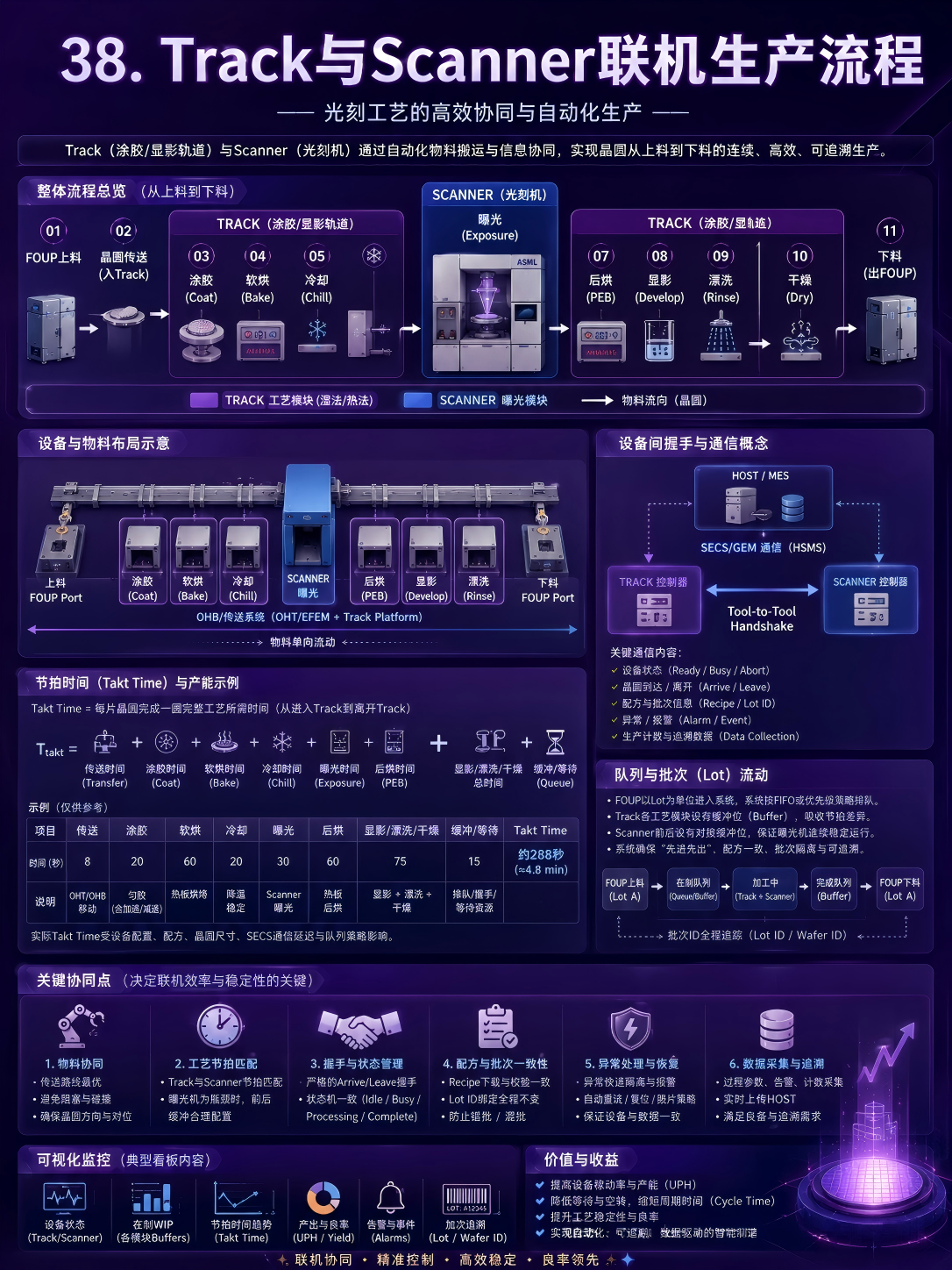

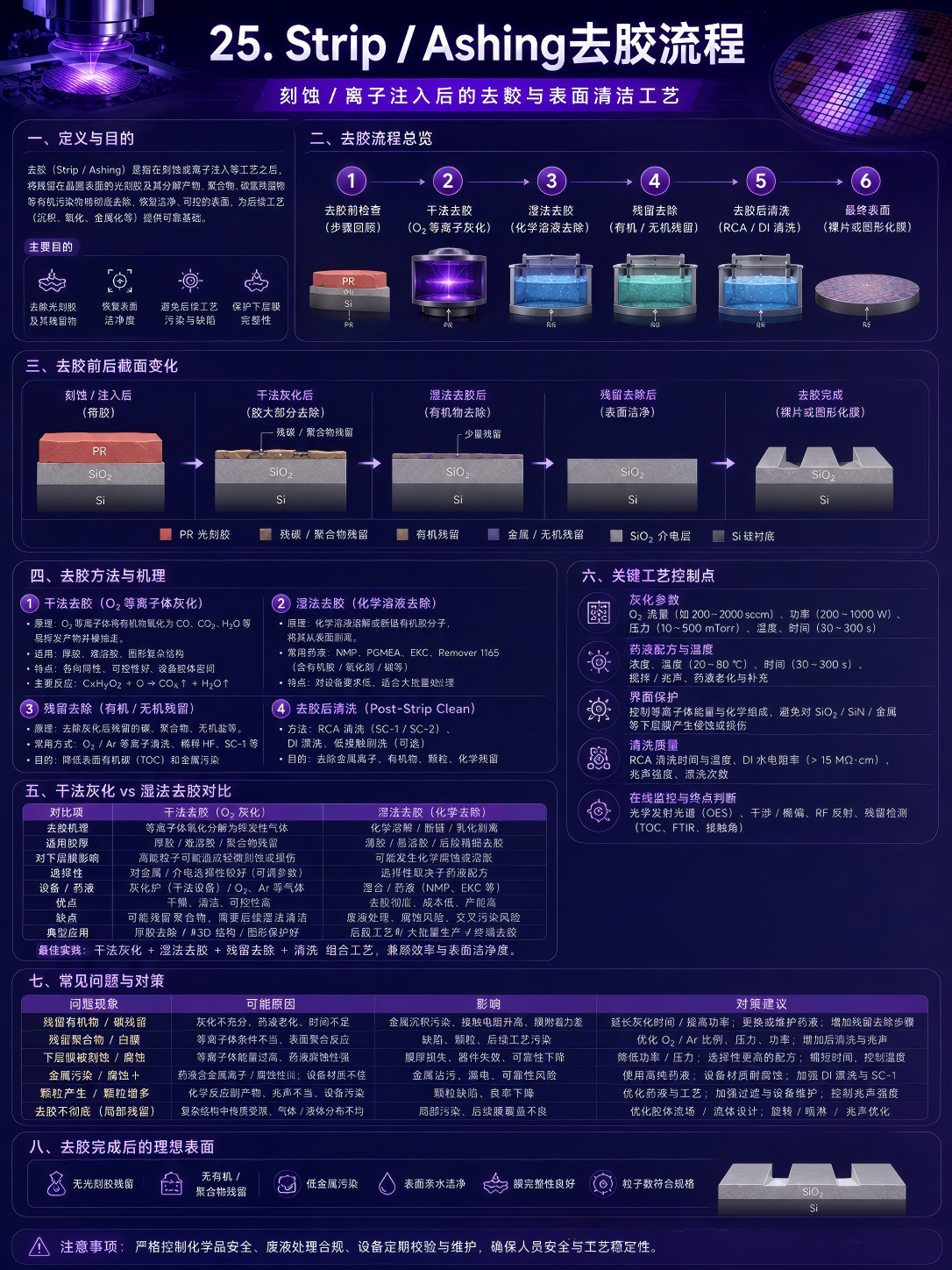

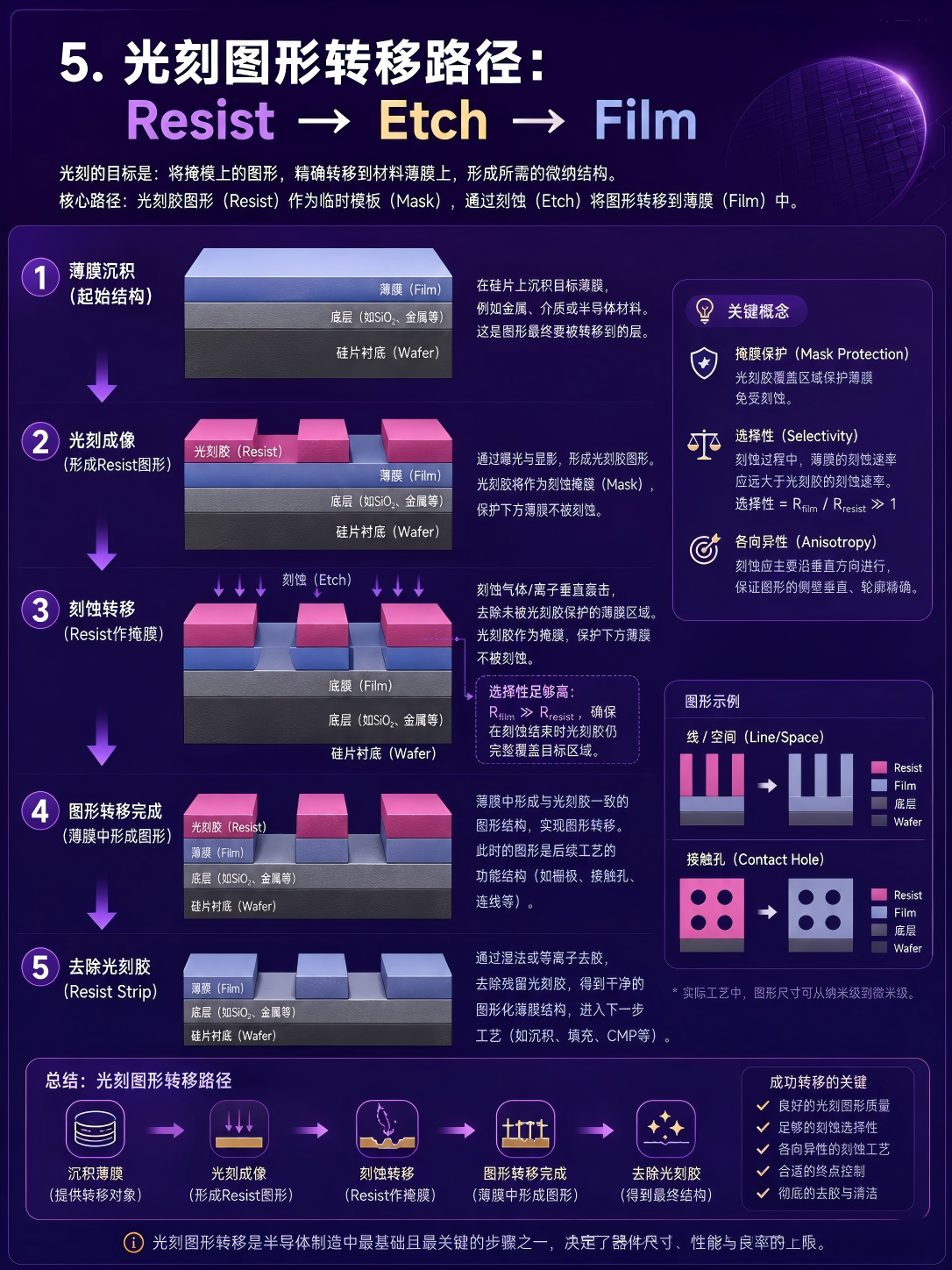

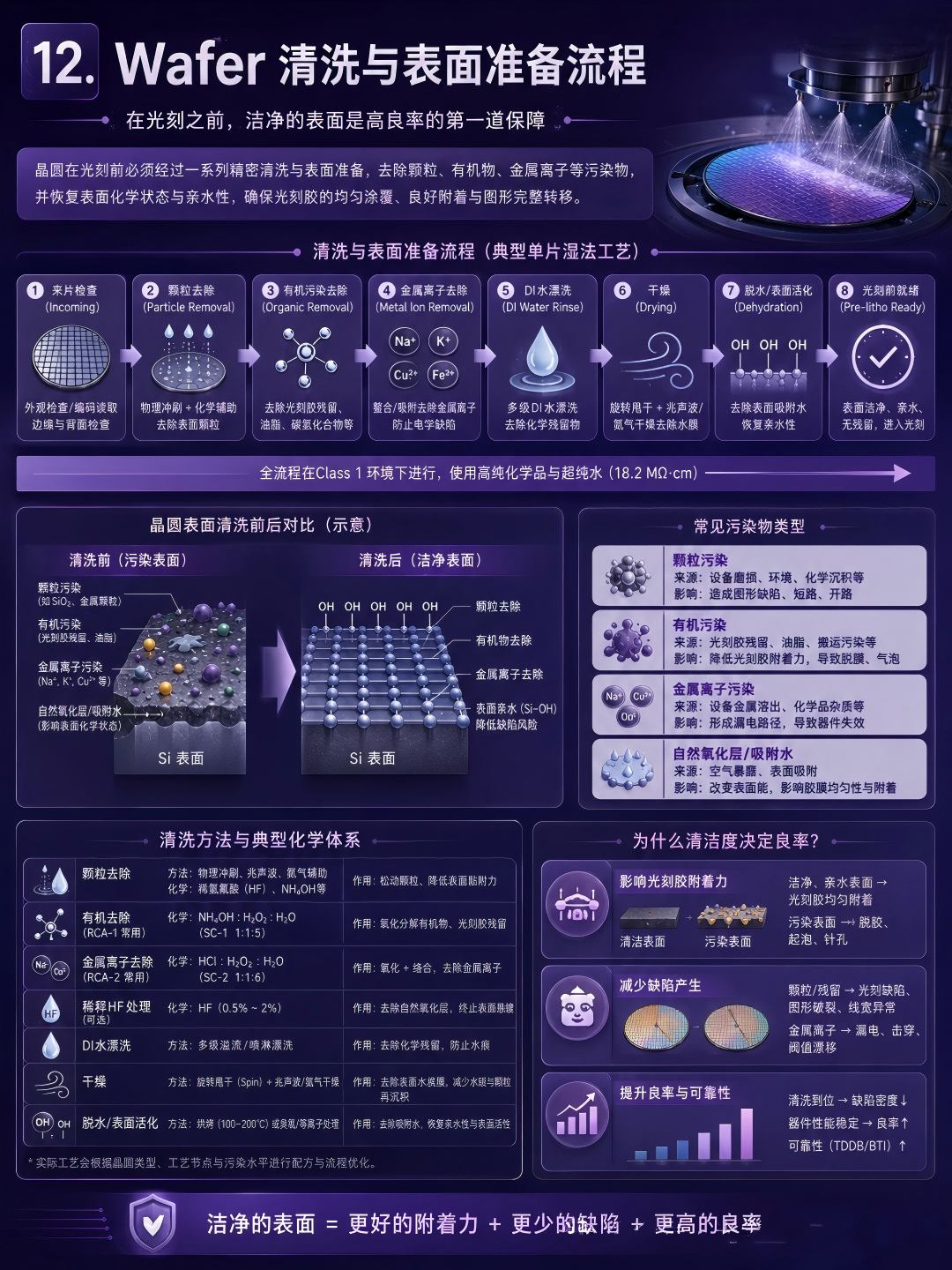

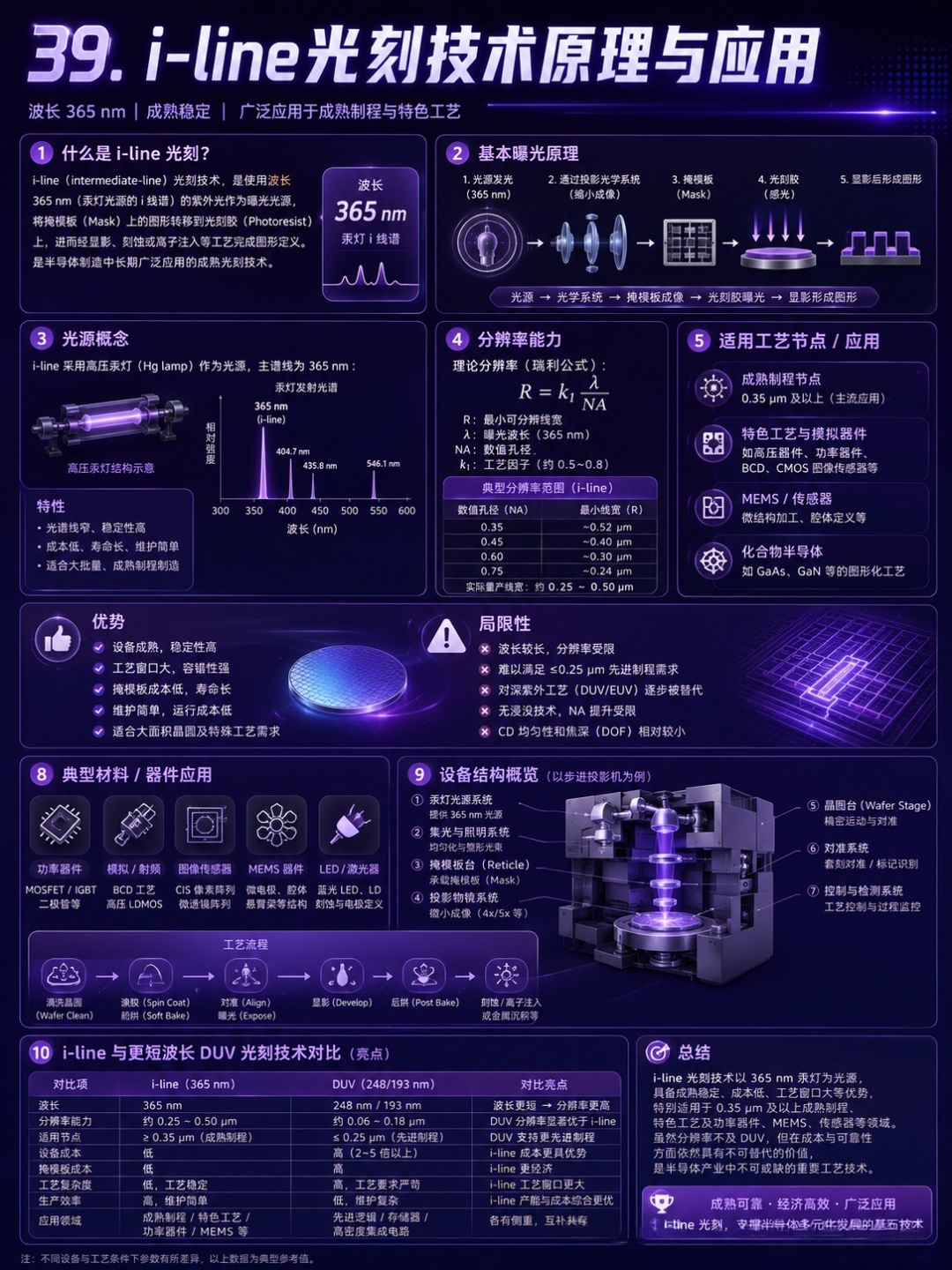

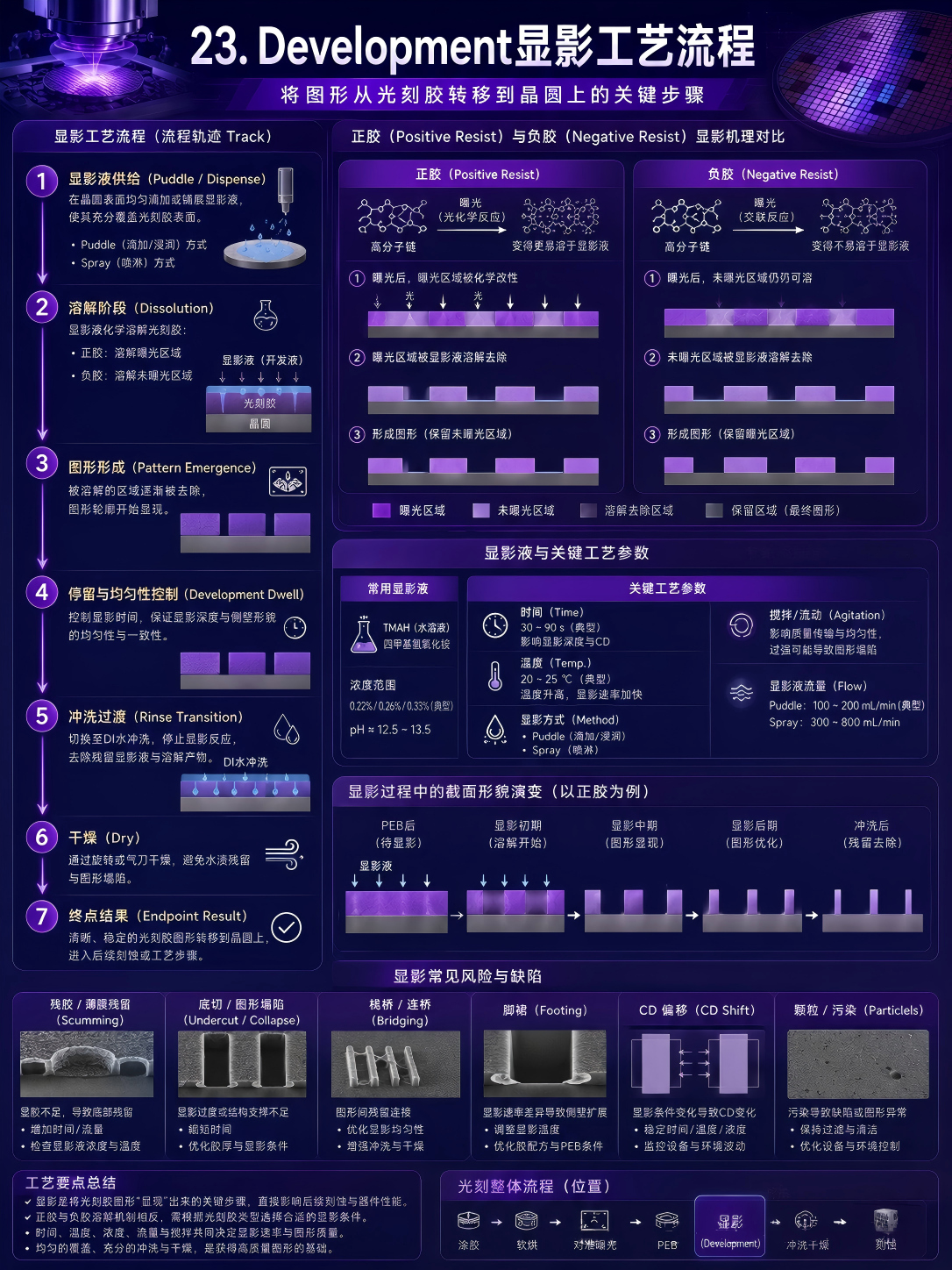

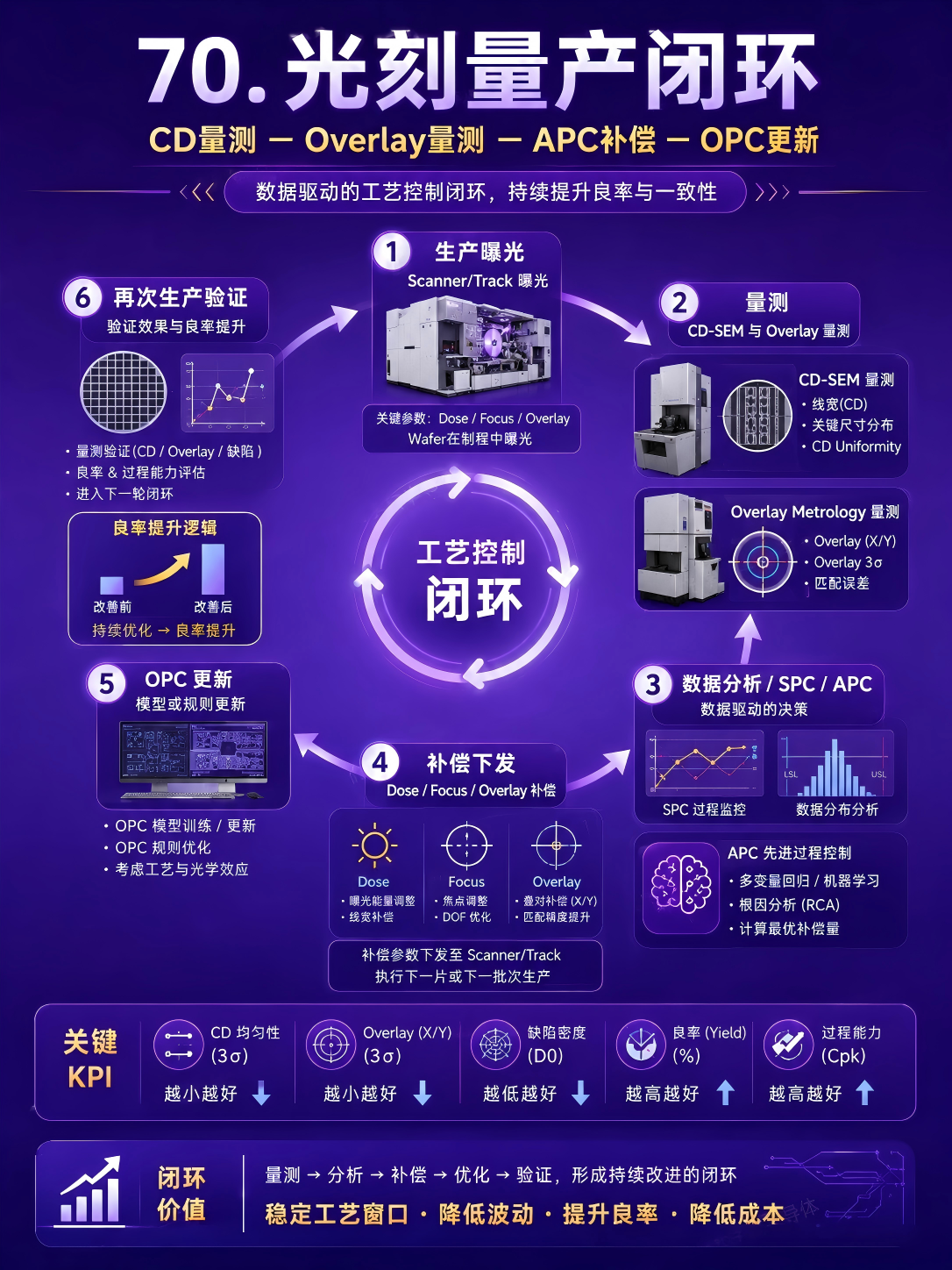

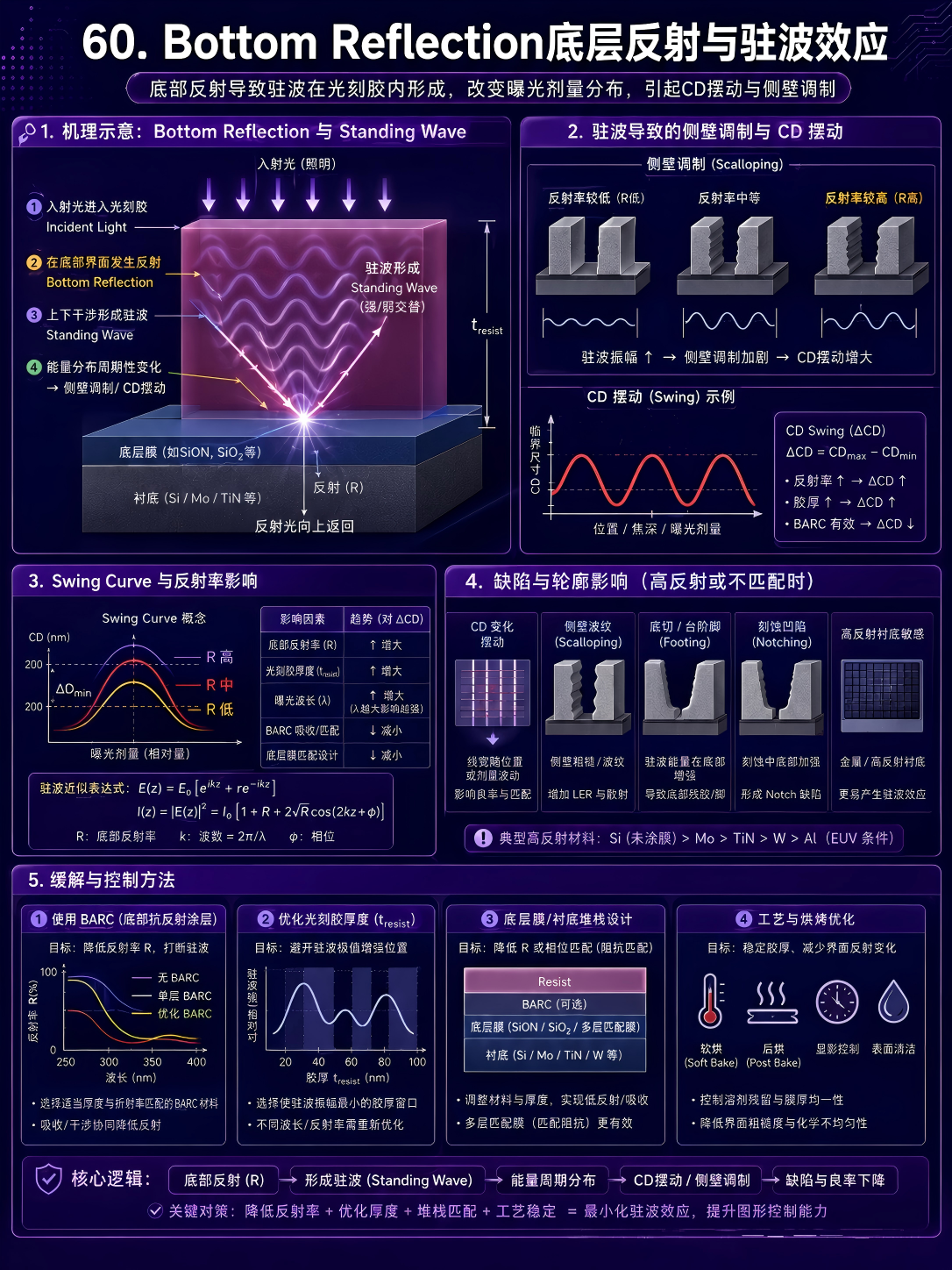

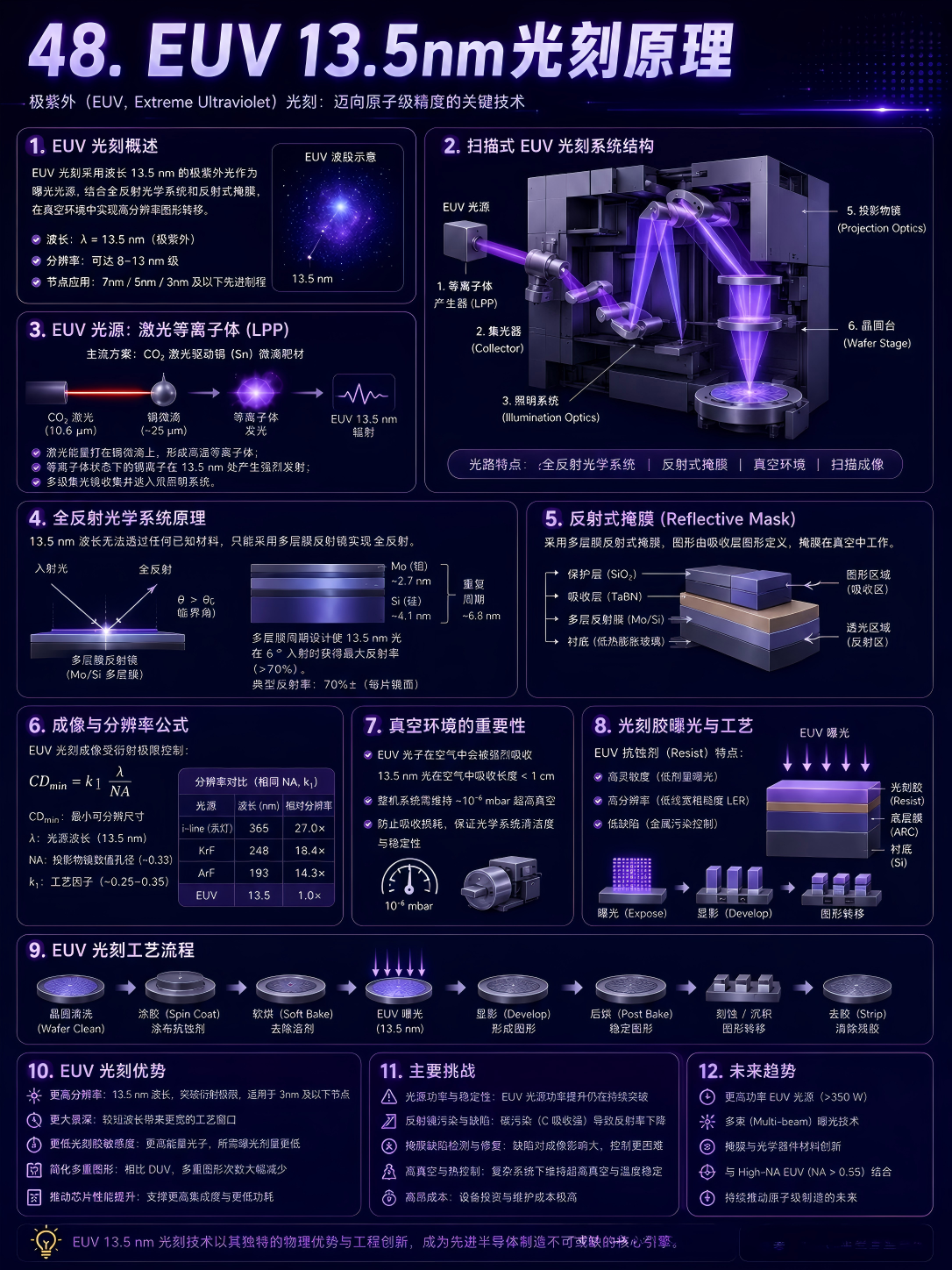

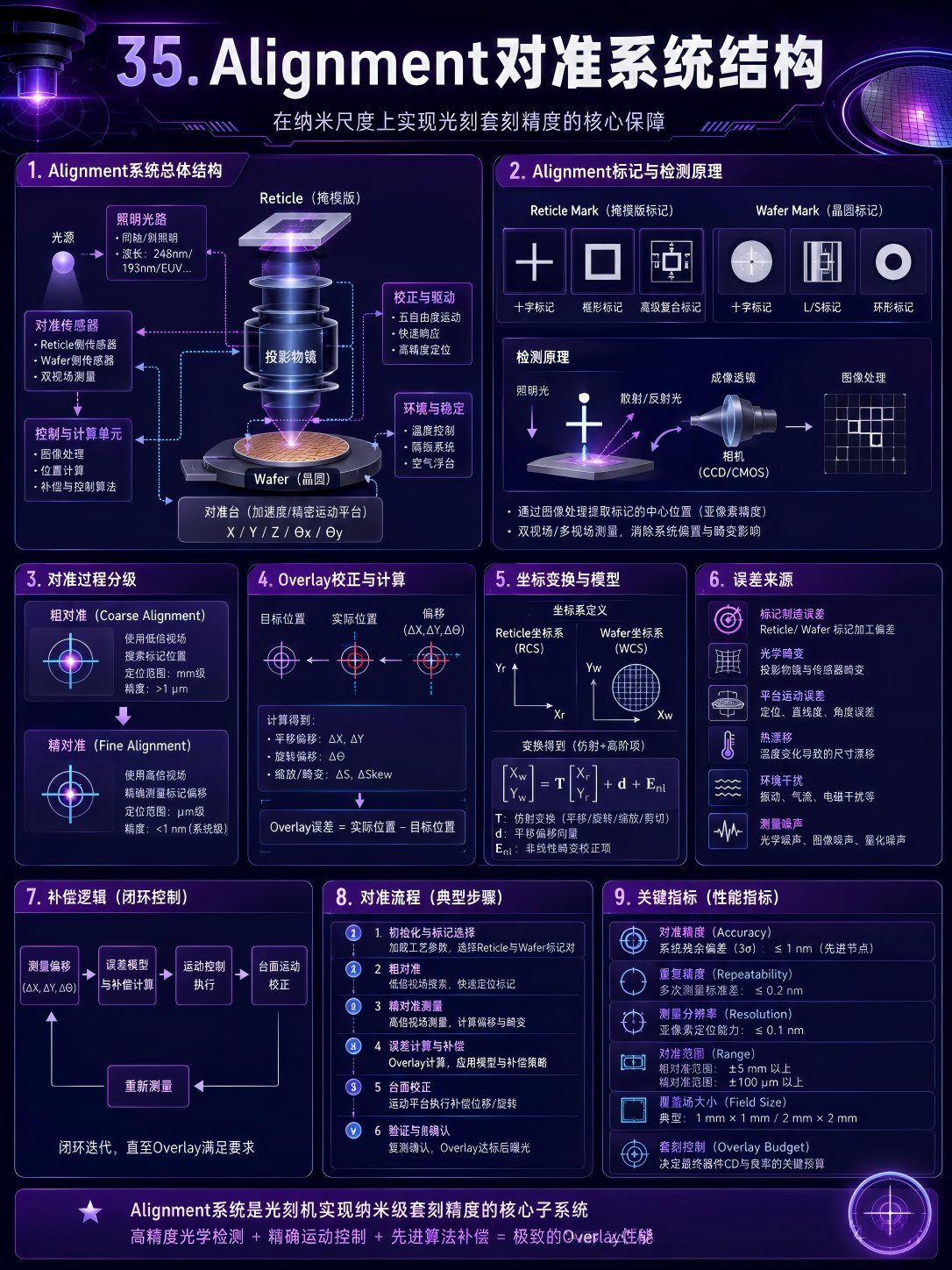

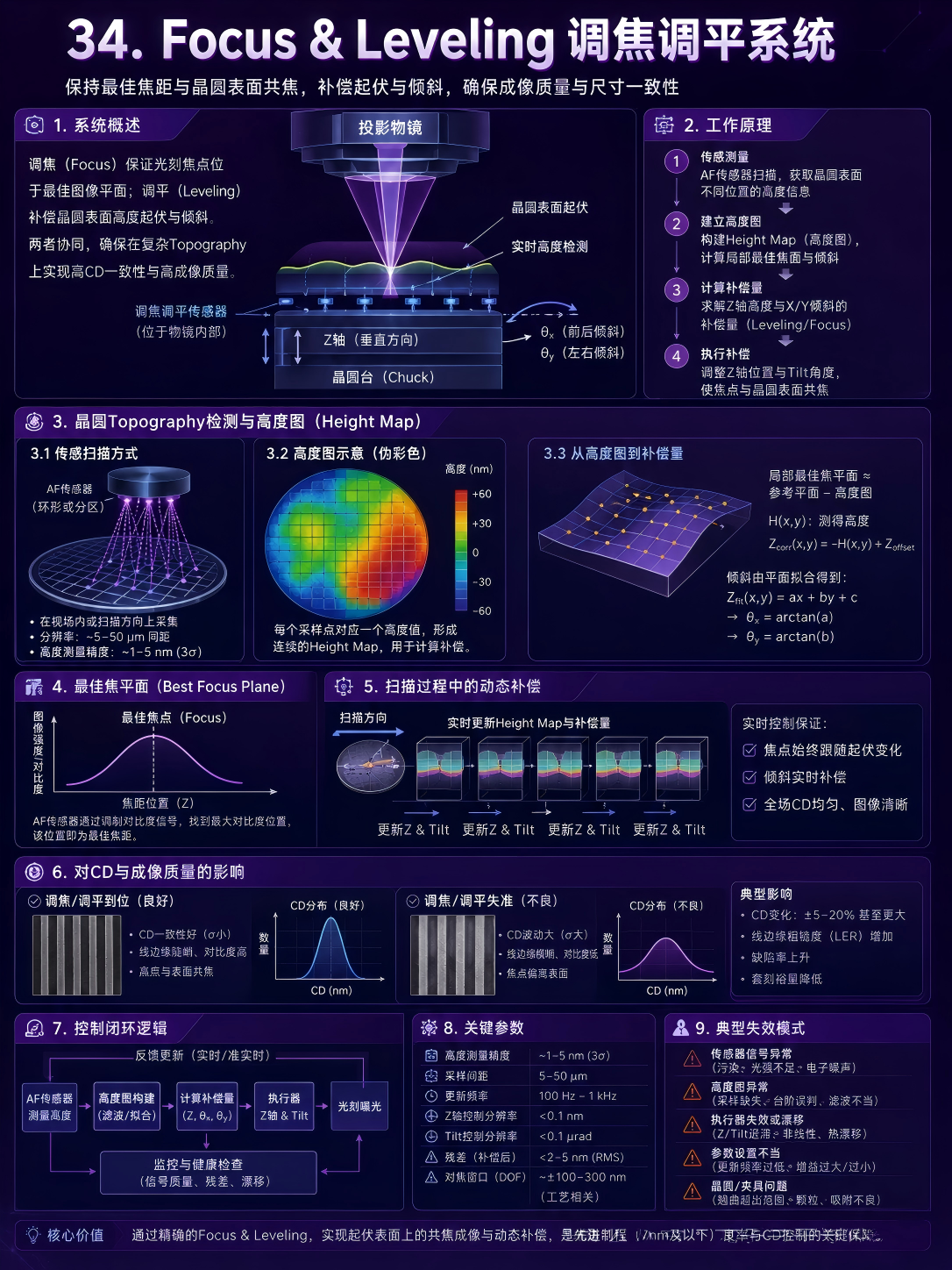

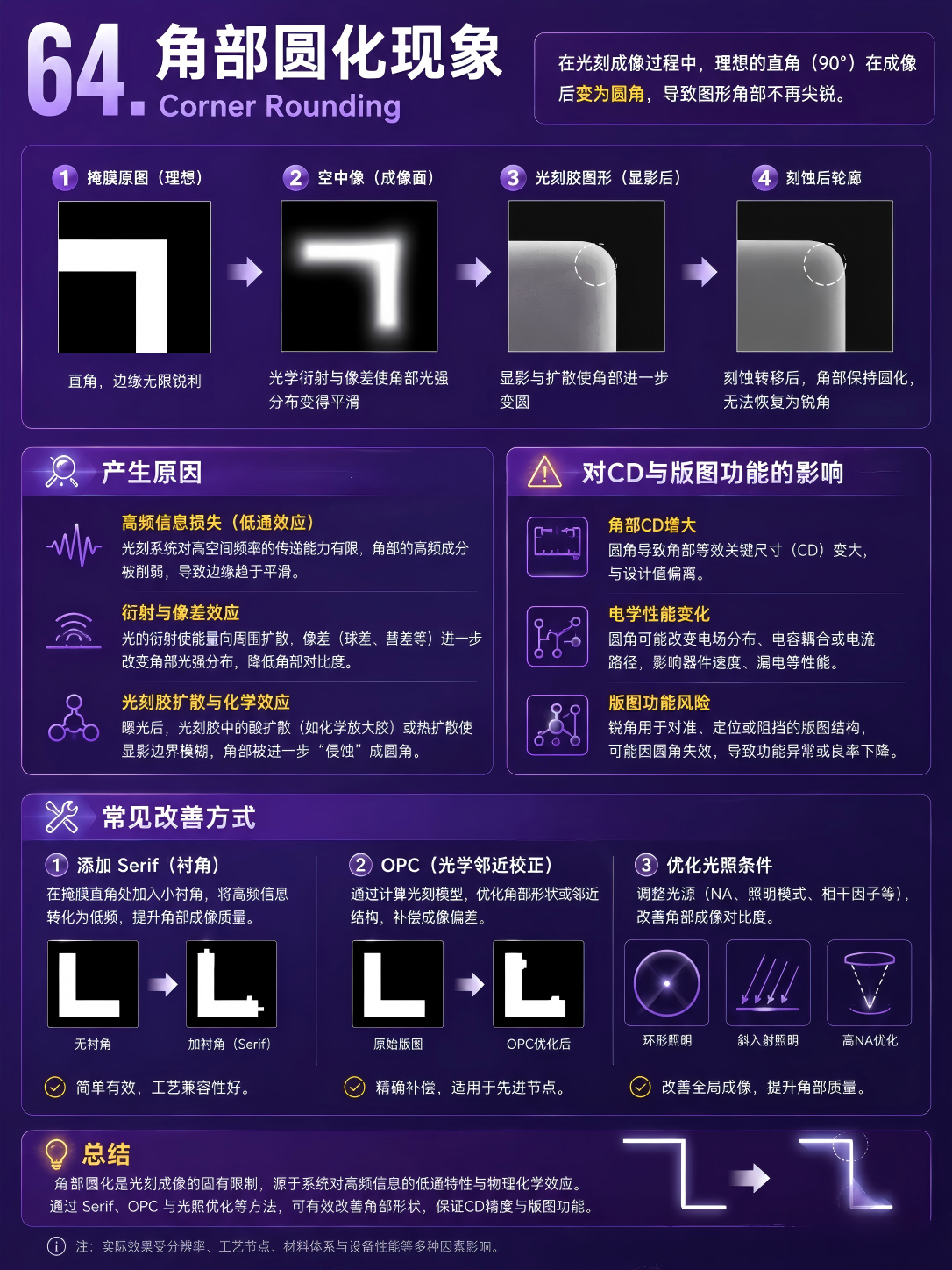

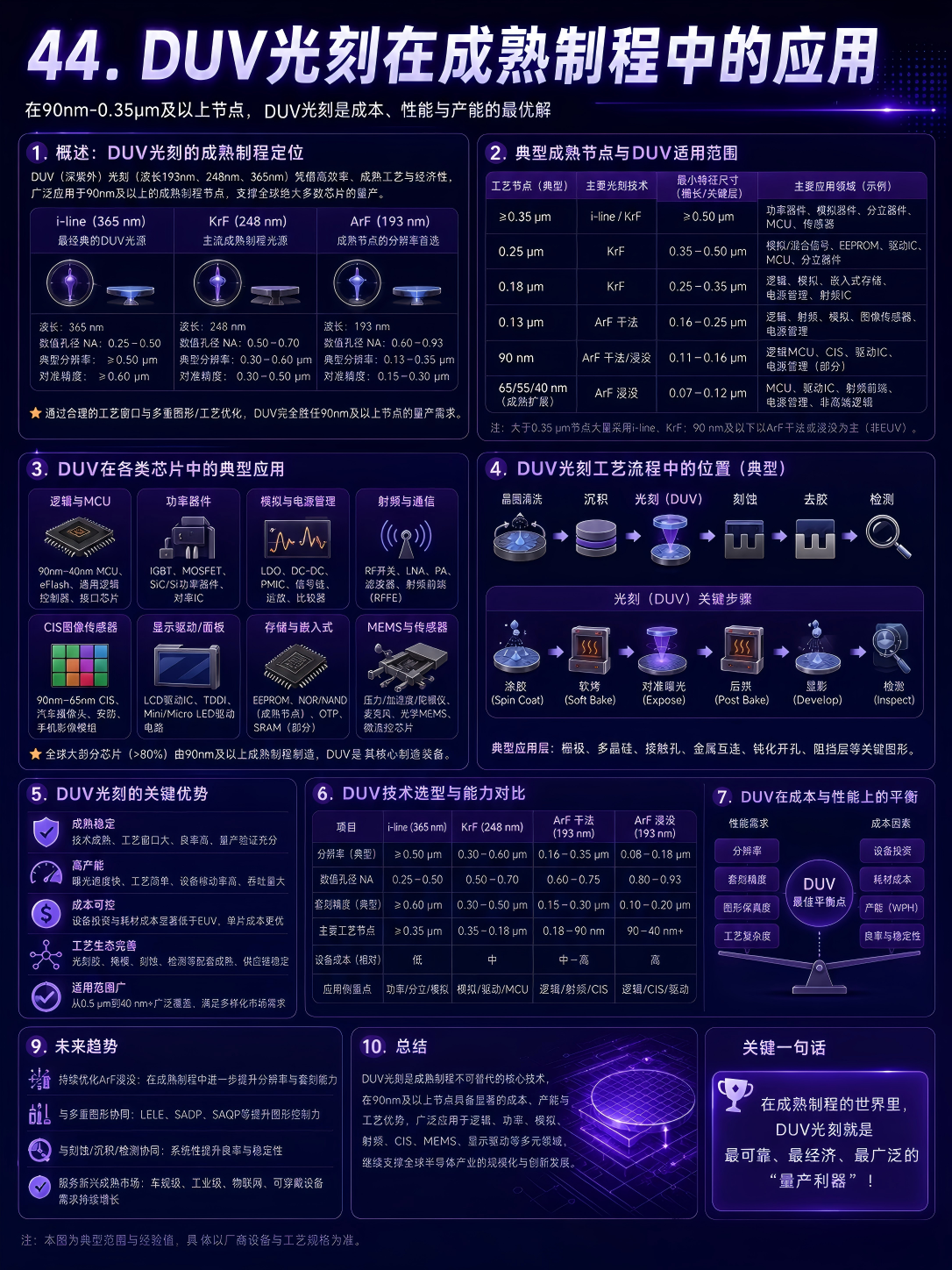

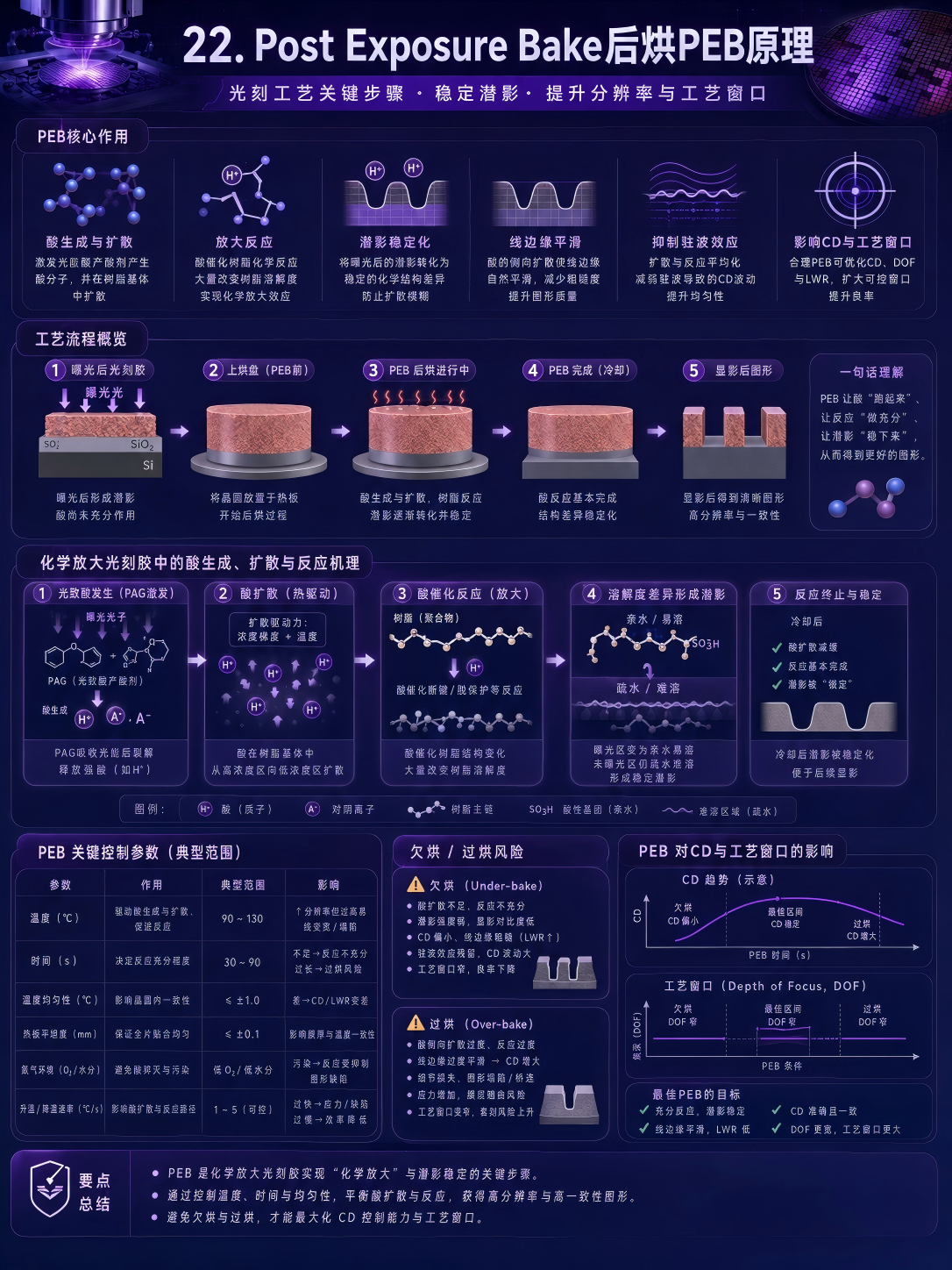

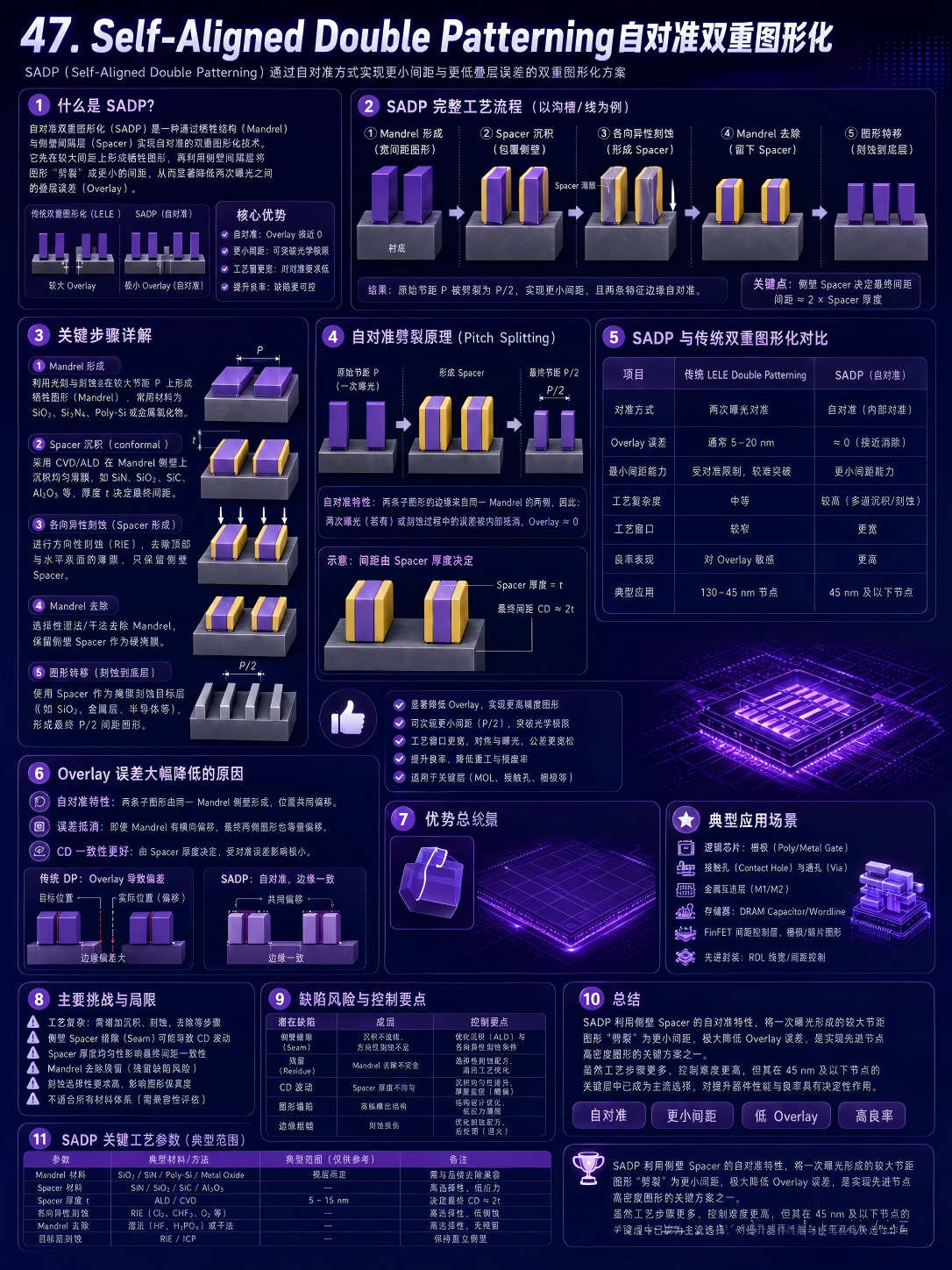

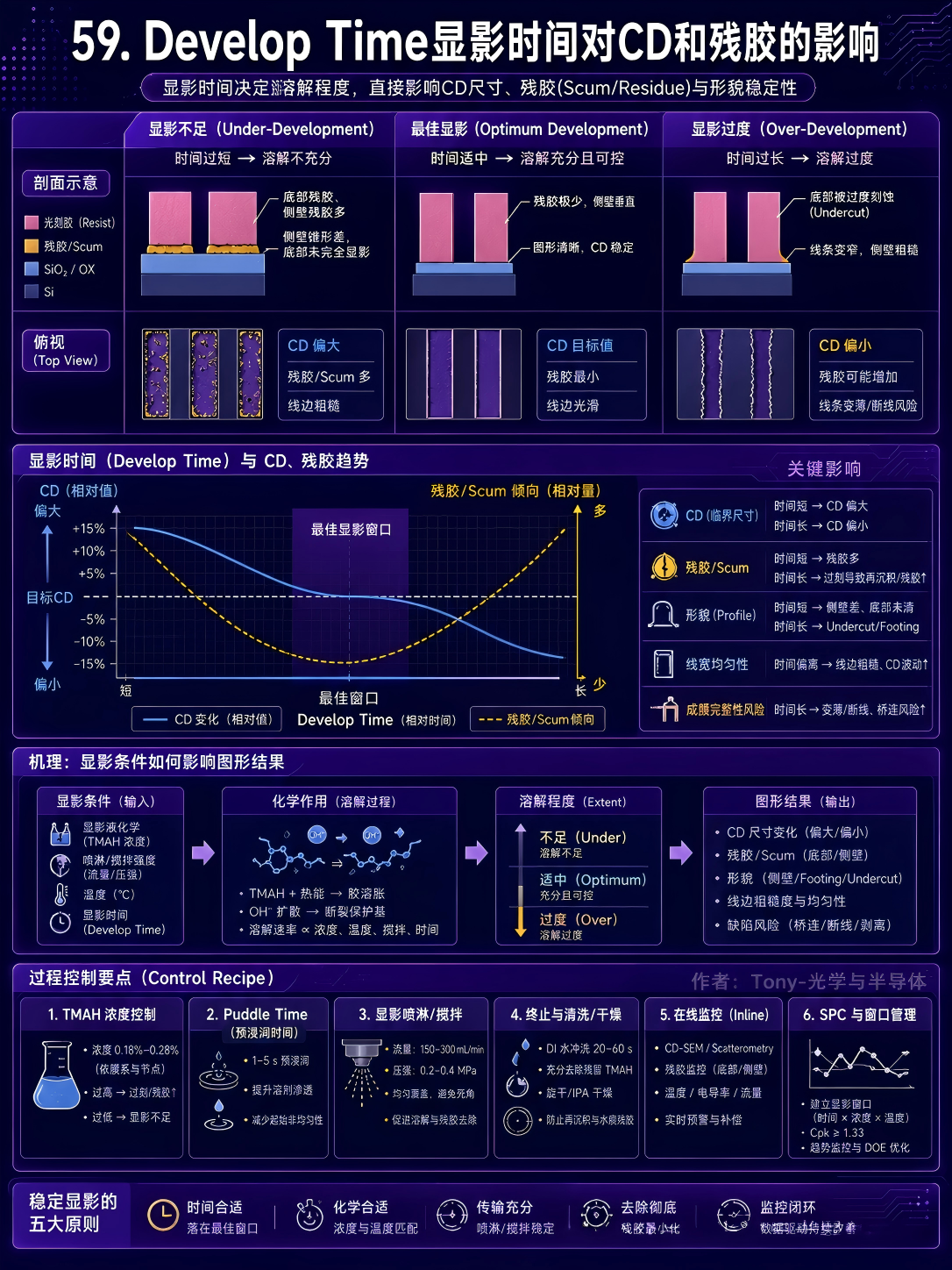

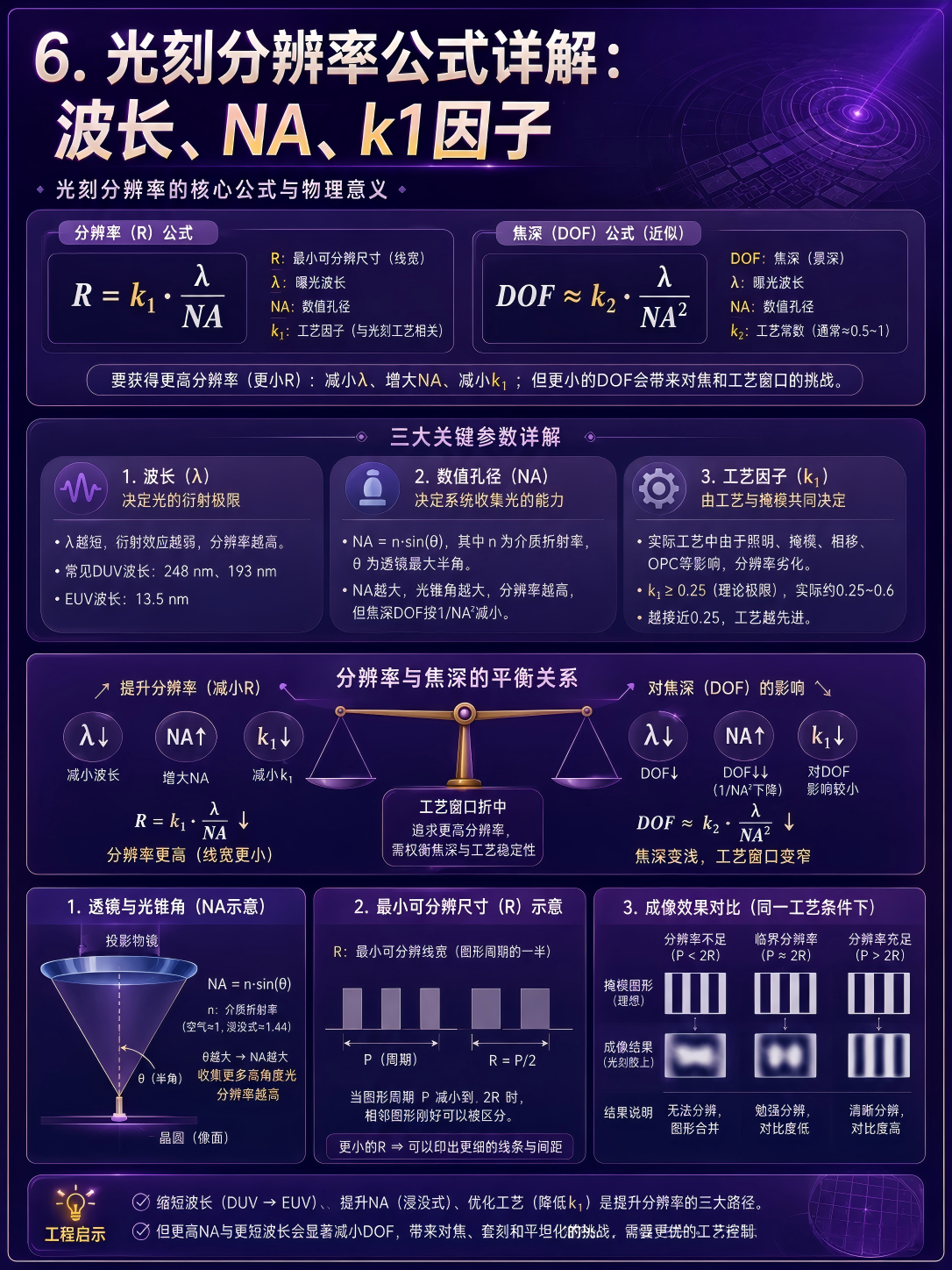

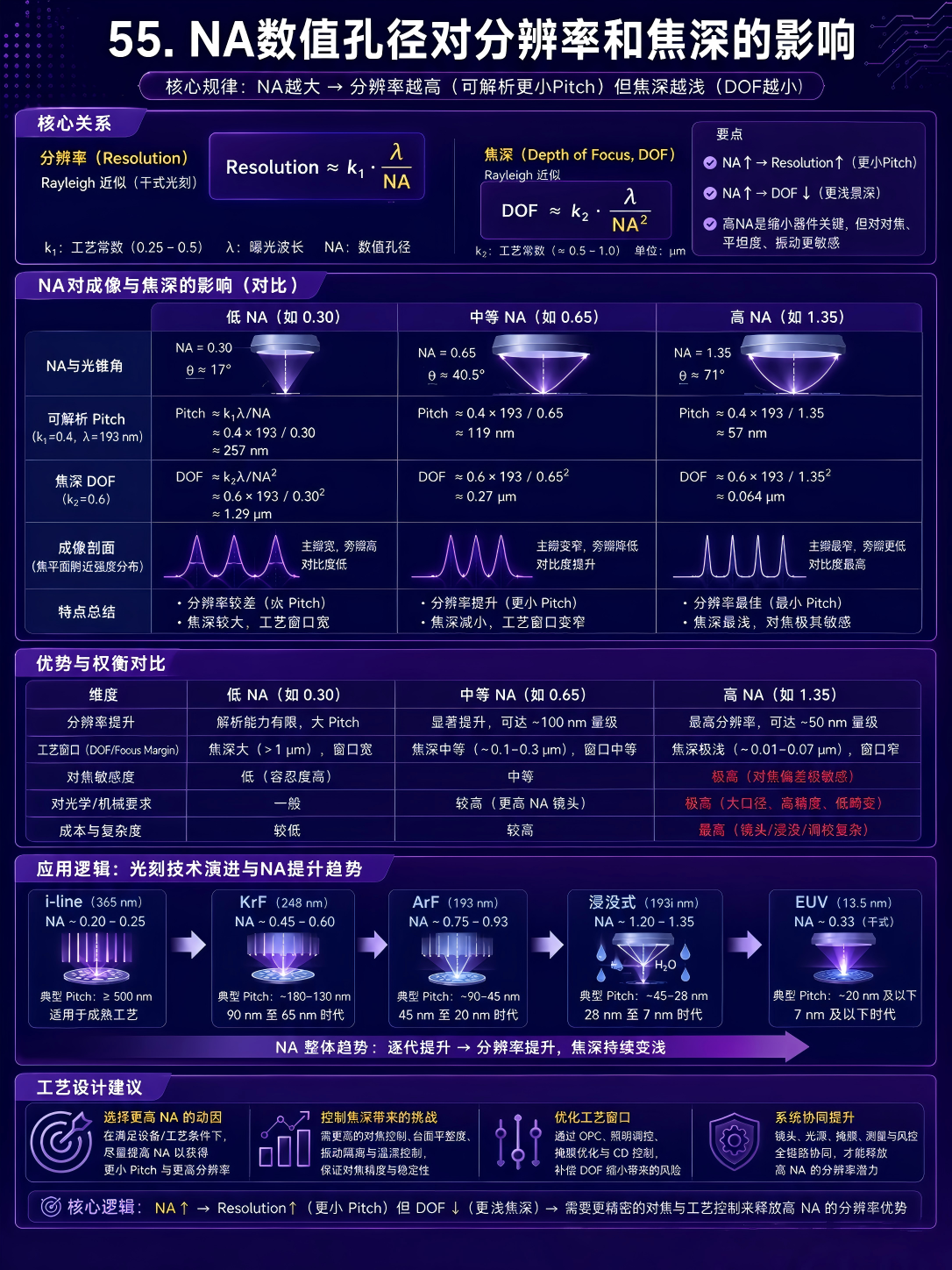

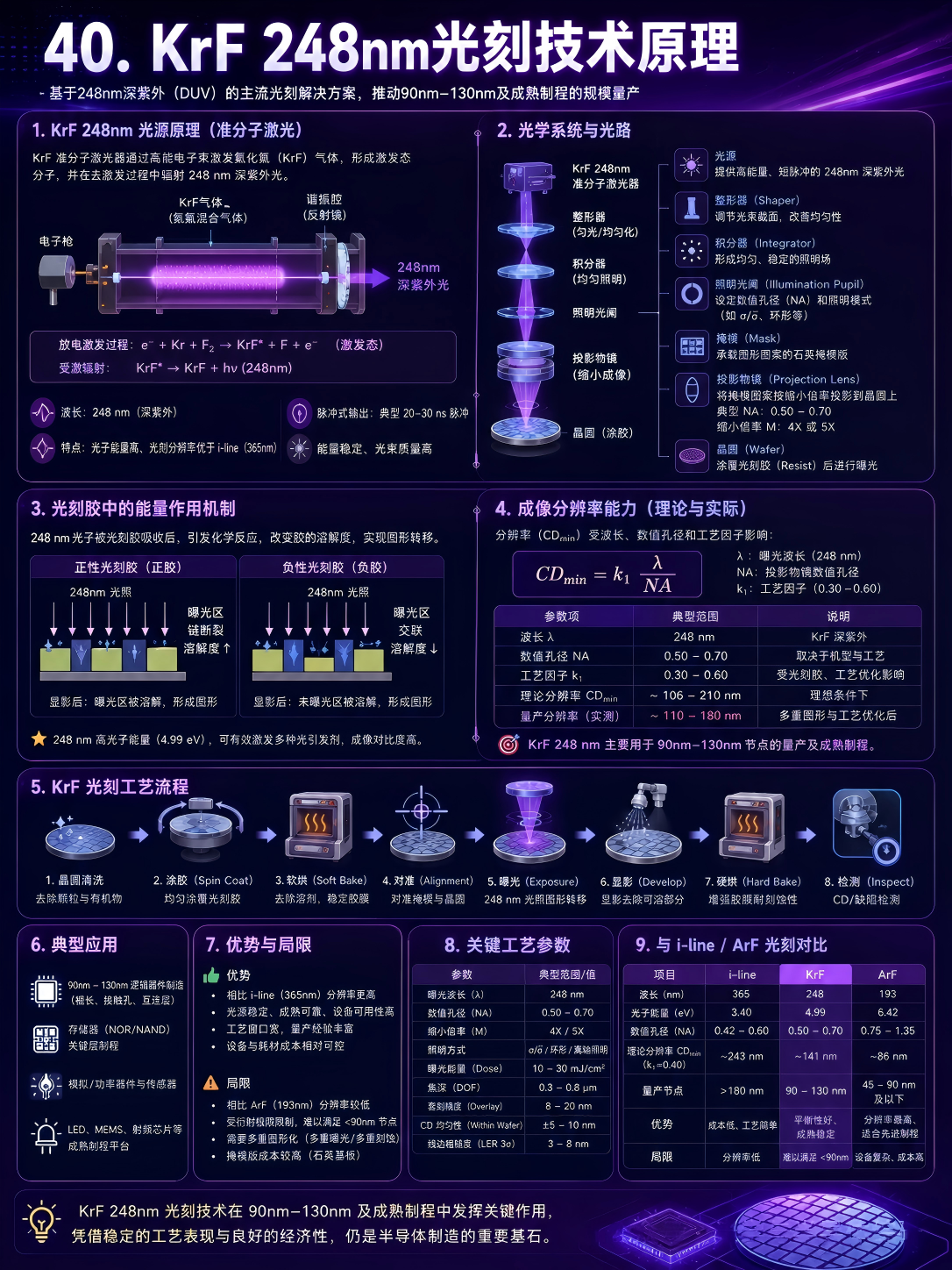

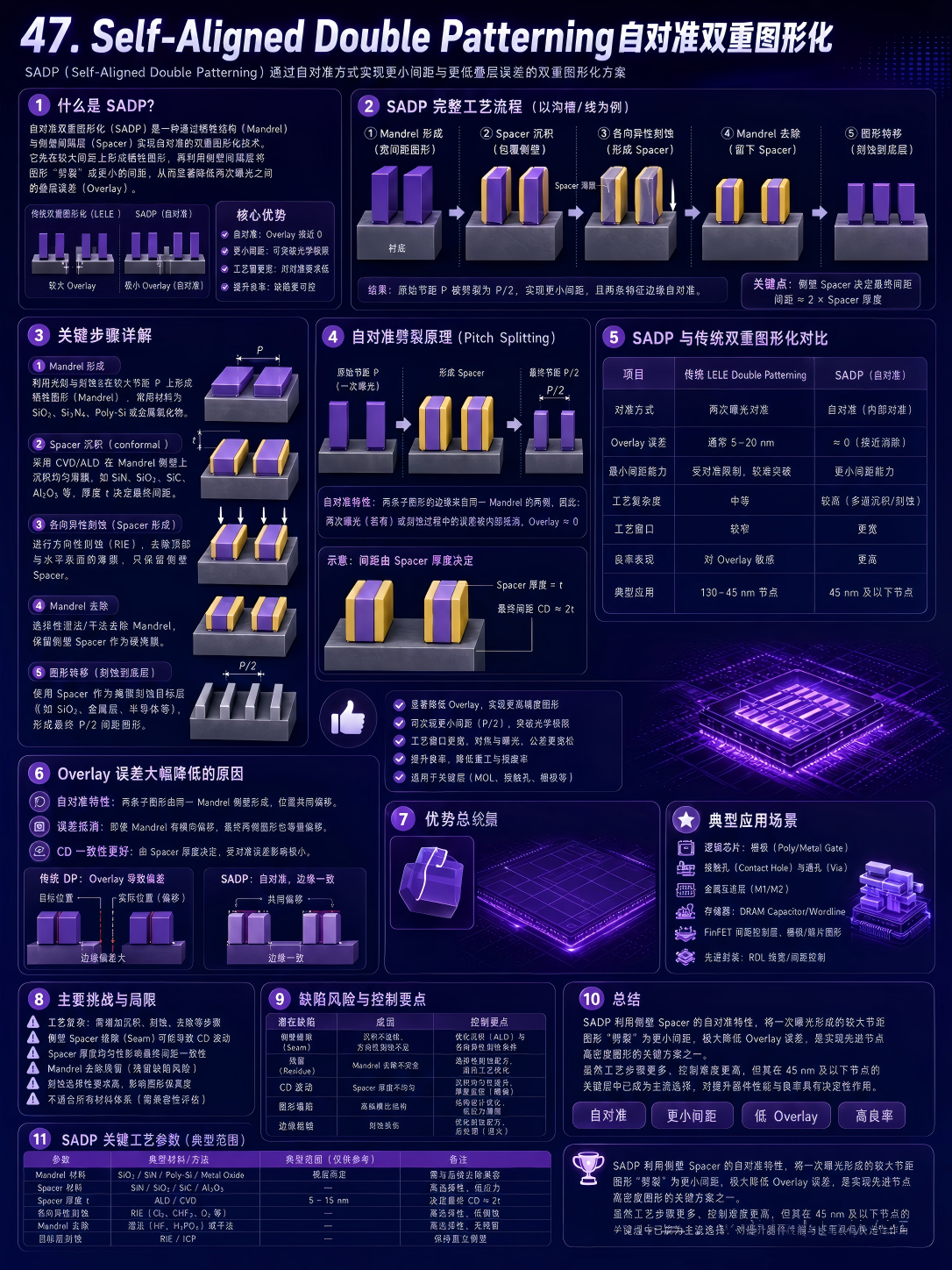

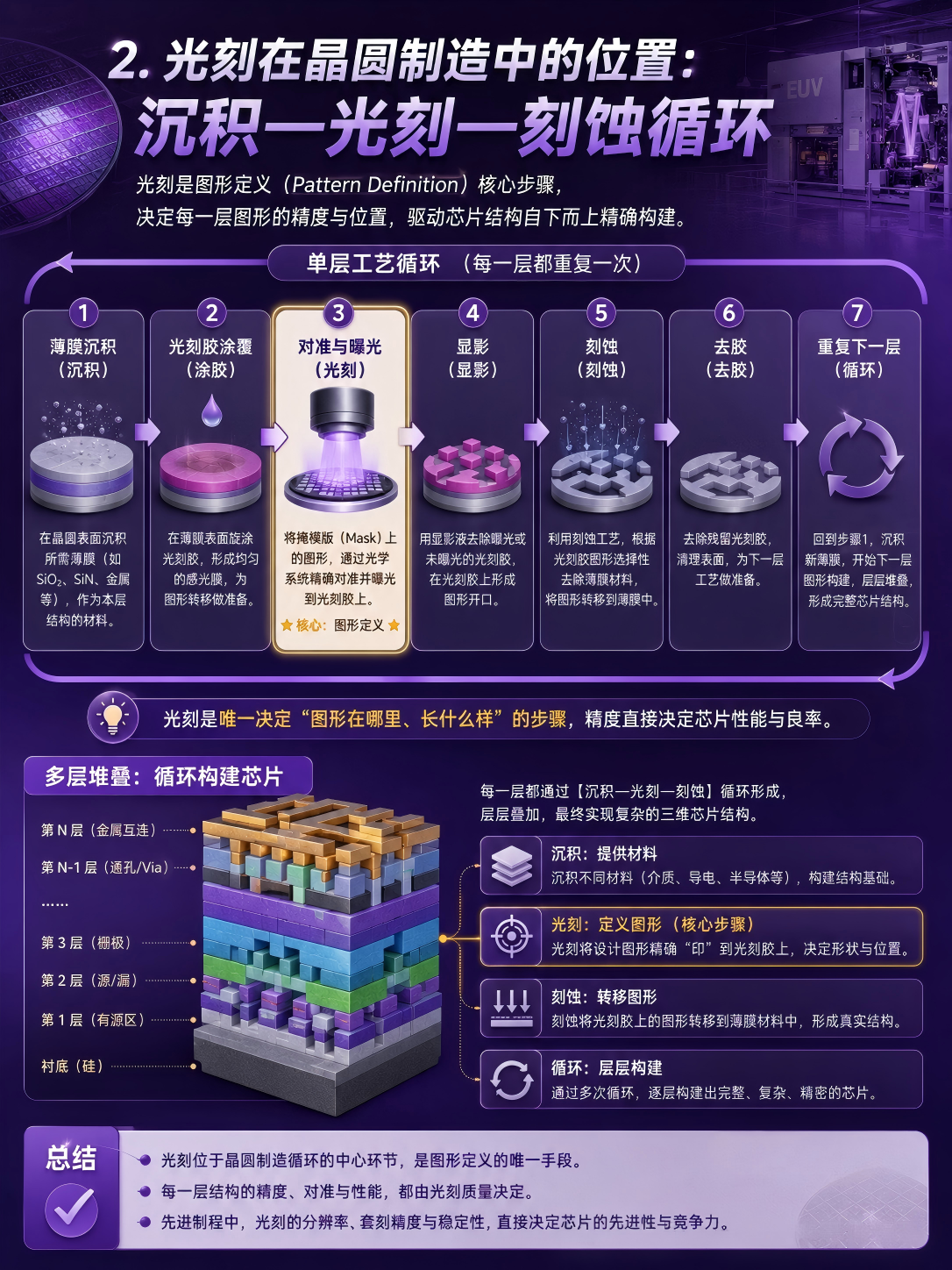

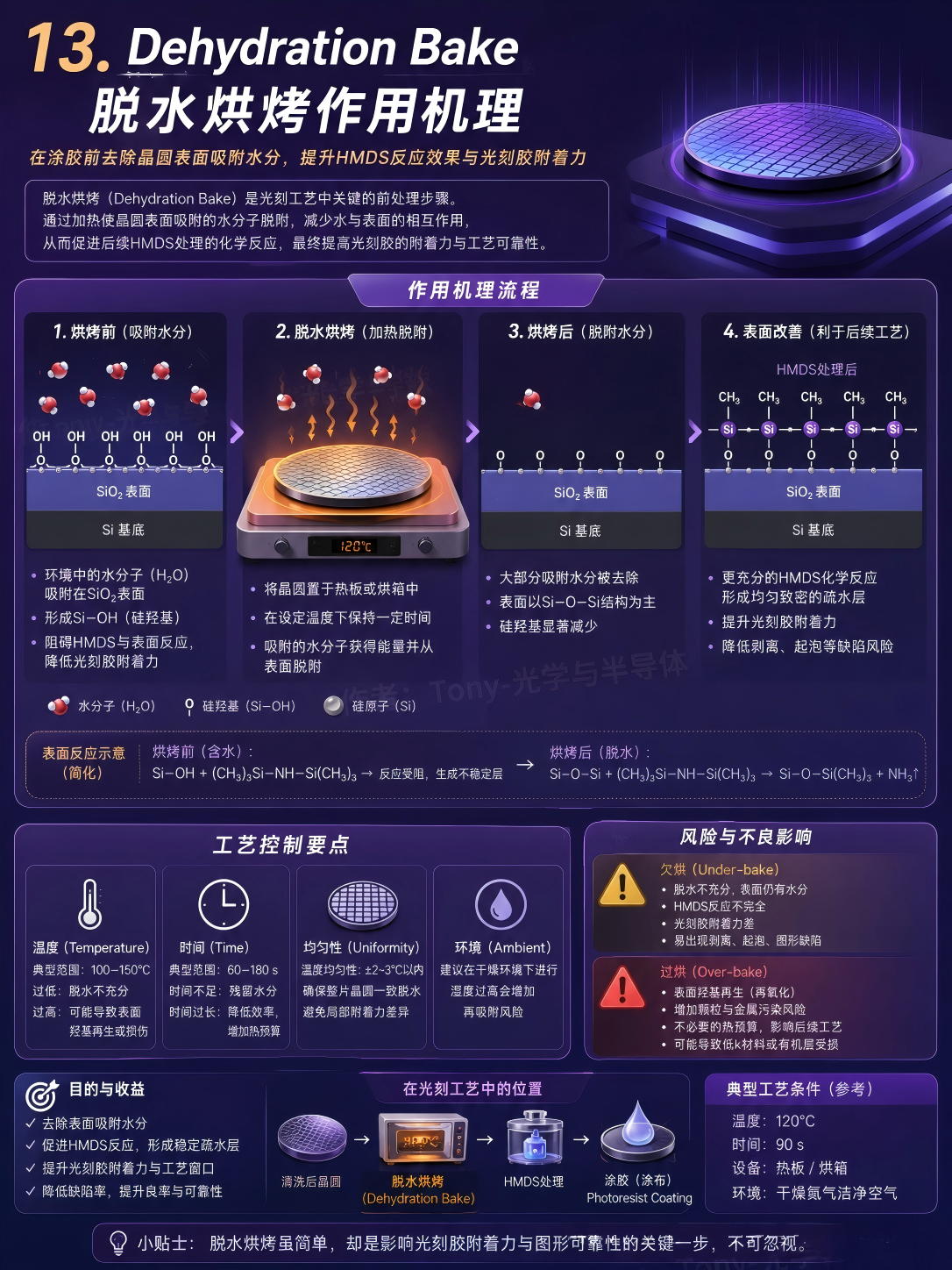

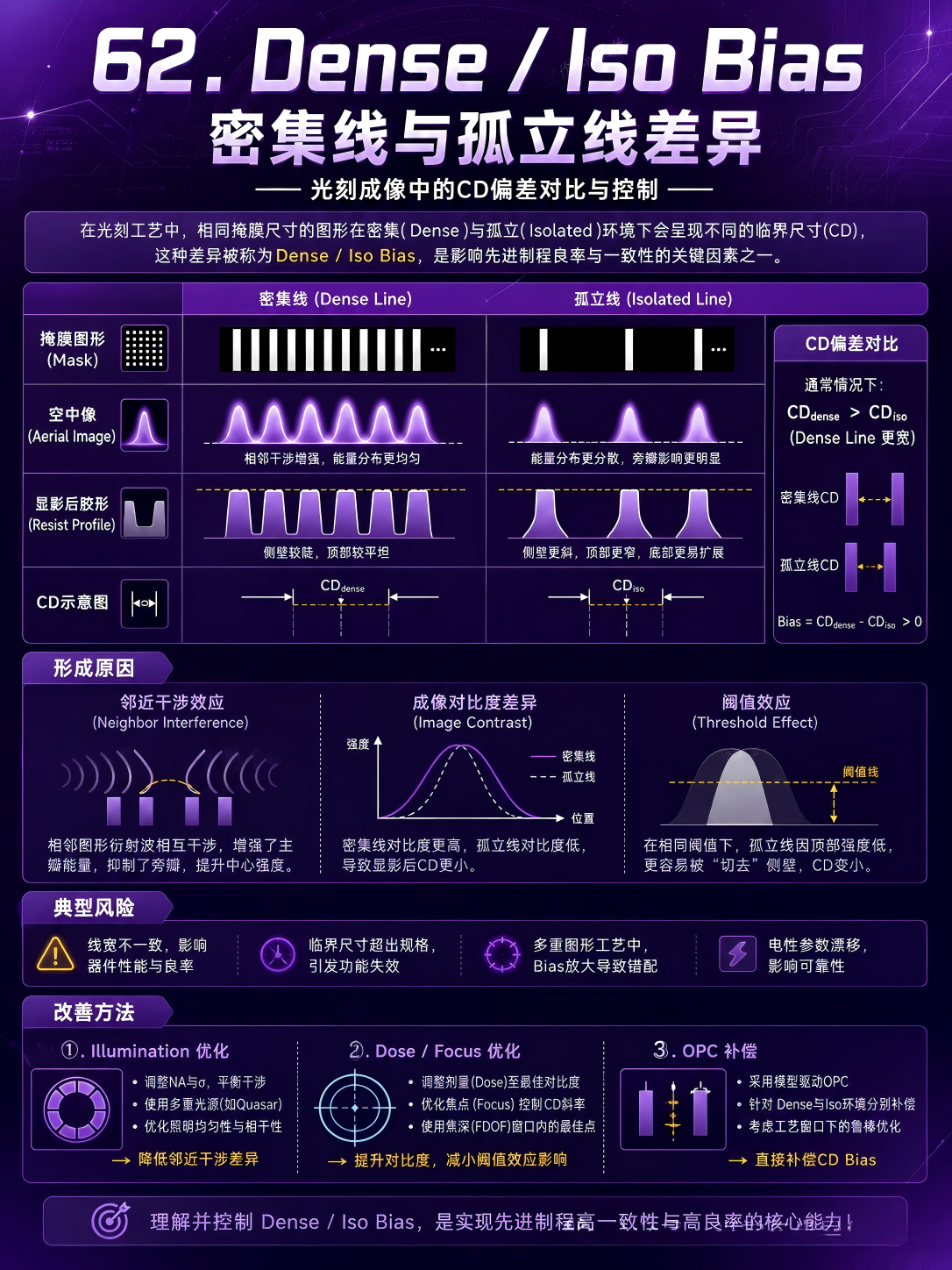

p1.pngp2.pngp3.pngp4.pngp5.pngp6.pngp7.pngp8.pngp9.pngp10.pngp11.pngp12.pngp13.pngp14.pngp15.png
